F501+F502

In das F501 Gehäuse können Filterelemente mit der Länge 9 3/4" oder 10" eingebaut werden. Das F502 Gehäuse nimmt Filterelemente der Länge 19 1/2" und 20" auf.

Die Besonderheit dieser Gehäuse liegt darin, dass sowohl DOE-Filterelemente als auch solche mit Code 3-Adapter (222/Flach) oder Code 7-Adapter (226/FIN) verbaut werden können.

Filterkopf und Unterteil sind durch eine Profil-Spannschelle miteinander verbunden, was einen schnellen und einfachen Filterelementwechsel ermöglicht.

Die Gehäuse sind komplett in Edelstahl VA4 gefertigt

Durchfluss:	Bis zu 4 m³/h
Max. Betriebsdruck:	16 bar

Technische Daten (Datenblatt) und weiterführende Informationen:

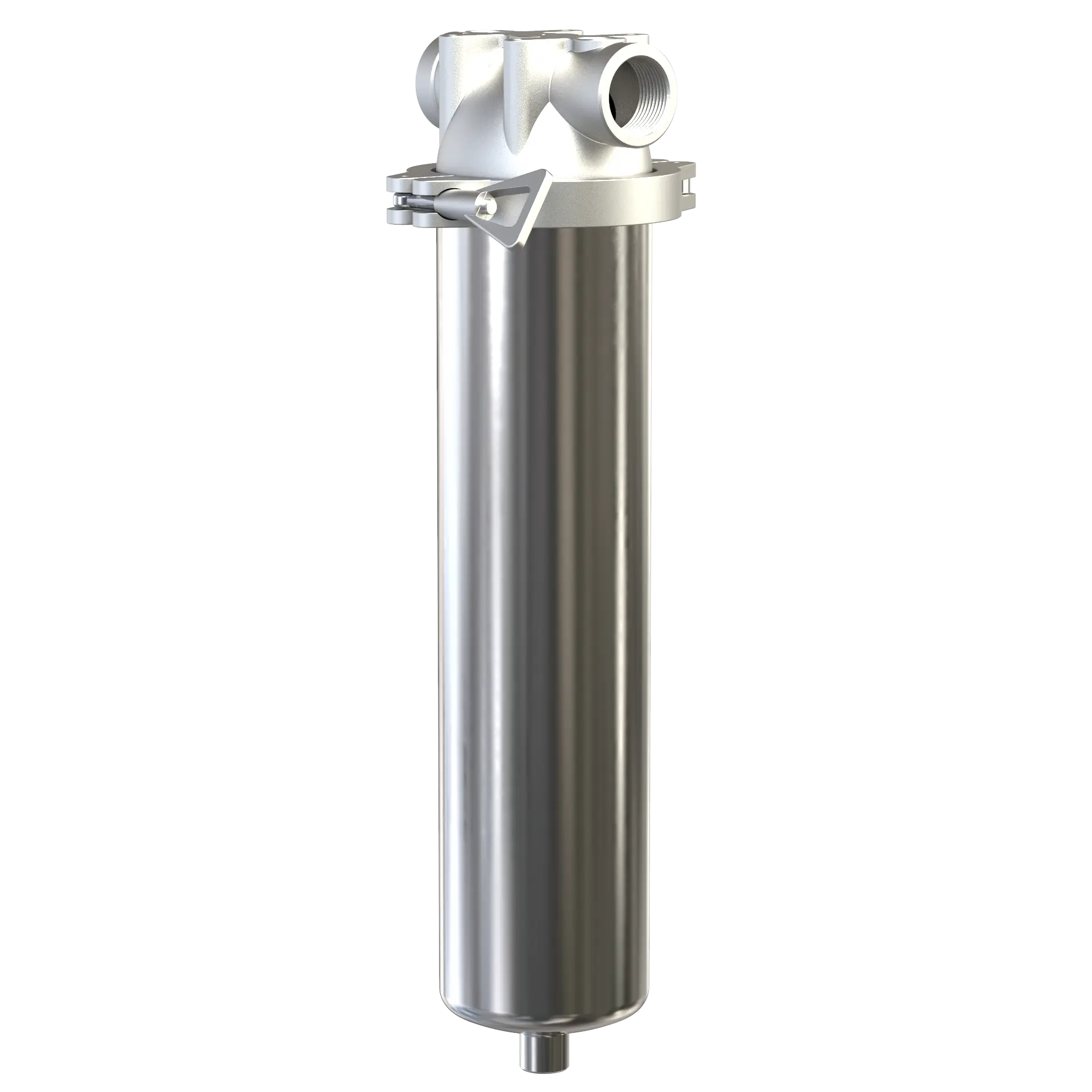

F500-C7

Kerzenfiltergehäuse aus Edelstahl Werkstoff Kopf: 1.4401 Werkstoff Unterteil: 1.4404, außen elektropoliert Innenteile: Edelstahl Adapter: Code 7 (226/Fin) Ein-/Ausgang: 1" Innengewinde Entlüftung: 2x 1/4" Innengewinde Ablass: 3/8" Innengewinde Länge Filterelement: 1 x 5" Betriebsdruck: max. 16 Bar bei 80°C Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Details

F501-C3

Kerzenfiltergehäuse aus Edelstahl Werkstoff Kopf: 1.4401 Werkstoff Unterteil: 1.4404, außen elektropoliert Innenteile: Edelstahl Adapter: Code 3 (222/Flach) Ein-/Ausgang: 1" Innengewinde Entlüftung: 2x 1/4" Innengewinde Ablass: 3/8" Innengewinde Länge Filterelement: 1 x 9 3/4" oder 10" Betriebsdruck: max. 16 Bar bei 80°C Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Details

F501-C7

Kerzenfiltergehäuse aus Edelstahl Werkstoff Kopf: 1.4401 Werkstoff Unterteil: 1.4404, außen elektropoliert Innenteile: Edelstahl Adapter: Code 7 (226/Fin) Ein-/Ausgang: 1" Innengewinde Entlüftung: 2x 1/4" Innengewinde Ablass: 3/8" Innengewinde Länge Filterelement: 1 x 9 3/4" oder 10" Betriebsdruck: max. 16 bar bei 80°C Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Details

F501-DOE

Kerzenfiltergehäuse aus Edelstahl Werkstoff Kopf: 1.4401 Werkstoff Unterteil: 1.4404, außen elektropoliert Innenteile: Edelstahl Adapter: DOE (Flachdichtung) Ein-/Ausgang: 1" Innengewinde Entlüftung: 2x 1/4" Innengewinde Ablass: 3/8" Innengewinde Länge Filterelement: 1 x 9 3/4" oder 10" Betriebsdruck: max. 16 Bar bei 80°C Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Details

F502-C3

Kerzenfiltergehäuse aus Edelstahl Werkstoff Kopf: 1.4401 Werkstoff Unterteil: 1.4404, außen elektropoliert Innenteile: Edelstahl Adapter: Code 3 (222/Flach) Ein-/Ausgang: 1" Innengewinde Entlüftung: 2x 1/4" Innengewinde Ablass: 3/8" Innengewinde Länge Filterelement: 1 x 20" Betriebsdruck: max. 16 Bar bei 80°C Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Details

F502-C7

Kerzenfiltergehäuse aus Edelstahl Werkstoff Kopf: 1.4401 Werkstoff Unterteil: 1.4404, außen elektropoliert Innenteile: Edelstahl Adapter: Code 7 (226/Fin) Ein-/Ausgang: 1" Innengewinde Entlüftung: 2x 1/4" Innengewinde Ablass: 3/8" Innengewinde Länge Filterelement: 1 x 19 1/2" oder 20" Betriebsdruck: max. 16 bar bei 80°C Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Details

F502-DOE

Kerzenfiltergehäuse aus Edelstahl Werkstoff Kopf: 1.4401 Werkstoff Unterteil: 1.4404, außen elektropoliert Innenteile: Edelstahl Adapter: DOE (Flachdichtung) Ein-/Ausgang: 1" Innengewinde Entlüftung: 2x 1/4" Innengewinde Ablass: 3/8" Innengewinde Länge Filterelement: 1 x 19 1/2" oder 20" Betriebsdruck: max. 16 Bar bei 80°C Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Details

F503-C3

Kerzenfiltergehäuse aus Edelstahl Werkstoff Kopf: 1.4401 Werkstoff Unterteil: 1.4404, außen elektropoliert Innenteile: Edelstahl Adapter: Code 3 (222/Flach) Ein-/Ausgang: 1" Innengewinde Entlüftung: 2x 1/4" Innengewinde Ablass: 3/8" Innengewinde Länge Filterelement: 1 x 30" Betriebsdruck: max. 16 Bar bei 80°C Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Details

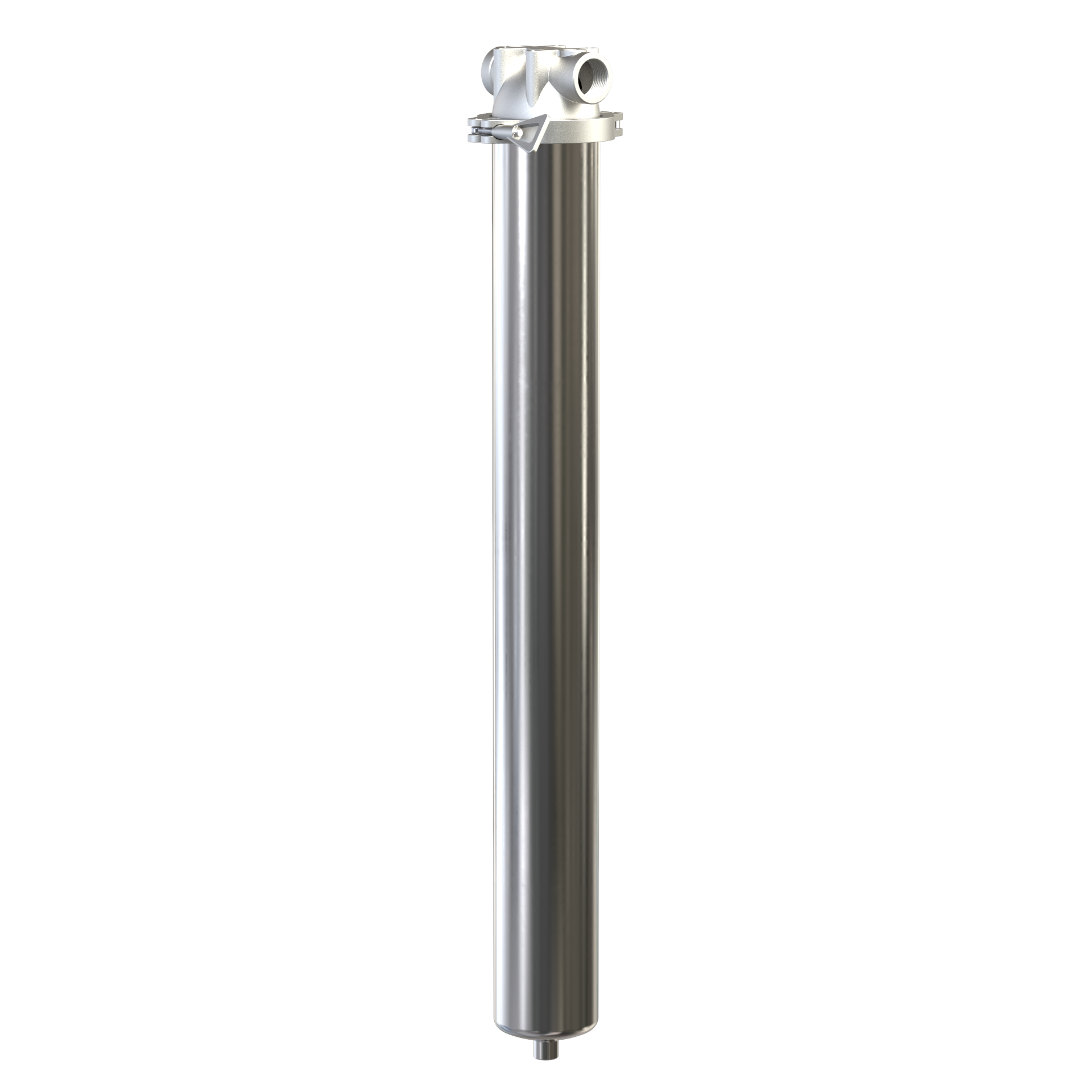

F503-C7

Kerzenfiltergehäuse aus Edelstahl Werkstoff Kopf: 1.4401 Werkstoff Unterteil: 1.4404, außen elektropoliert Innenteile: Edelstahl Adapter: Code 7 (226/Fin) Ein-/Ausgang: 1" Innengewinde Entlüftung: 2x 1/4" Innengewinde Ablass: 3/8" Innengewinde Länge Filterelement: 1 x 29 1/4" oder 30" Betriebsdruck: max. 16 bar bei 80°C Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Details

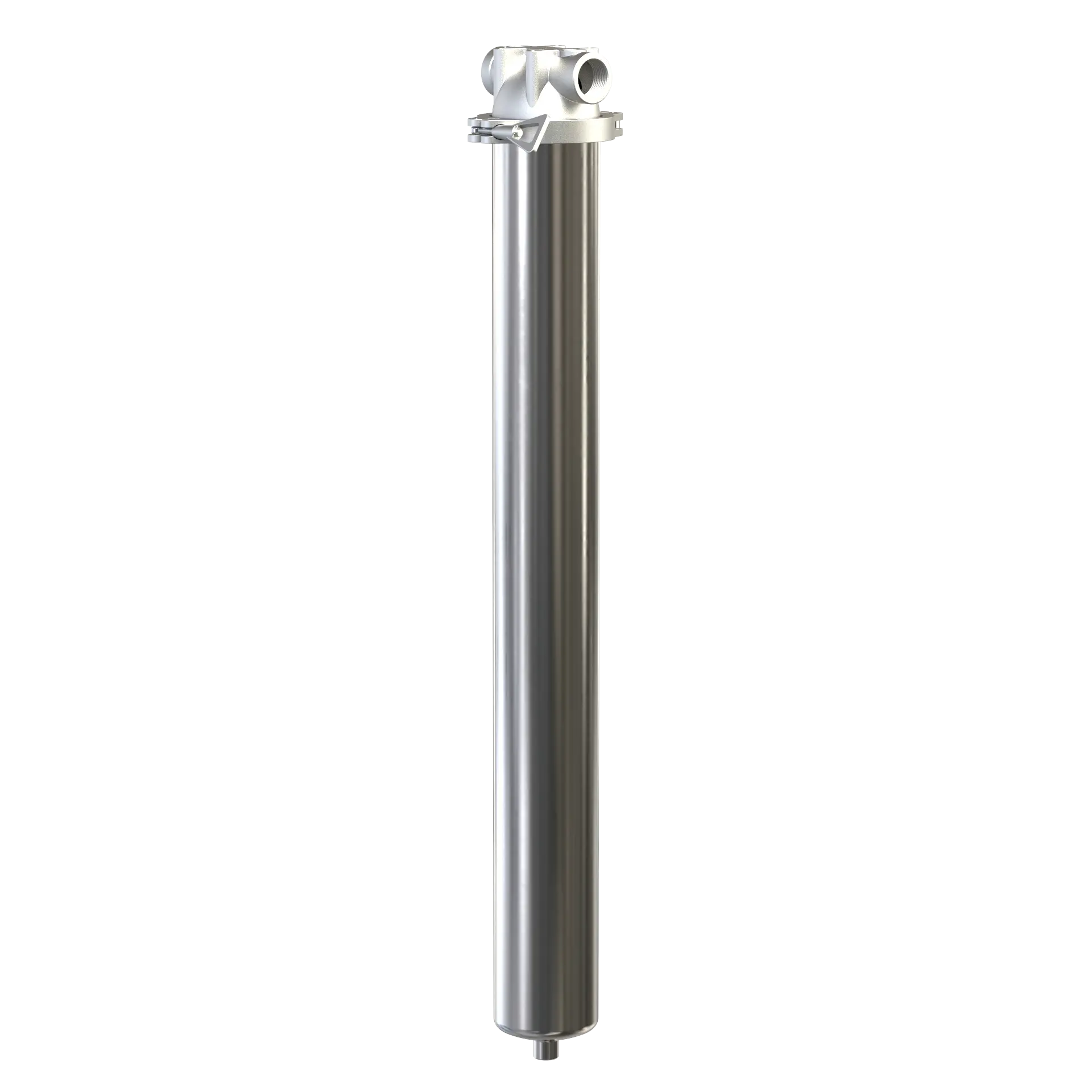

F503-DOE

Kerzenfiltergehäuse aus Edelstahl Werkstoff Kopf: 1.4401 Werkstoff Unterteil: 1.4404, außen elektropoliert Innenteile: Edelstahl Adapter: DOE Ein-/Ausgang: 1" Innengewinde Entlüftung: 2x 1/4" Innengewinde Ablass: 3/8" Innengewinde Länge Filterelement: 1 x 30" Betriebsdruck: max. 16 Bar bei 80°C Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Details
