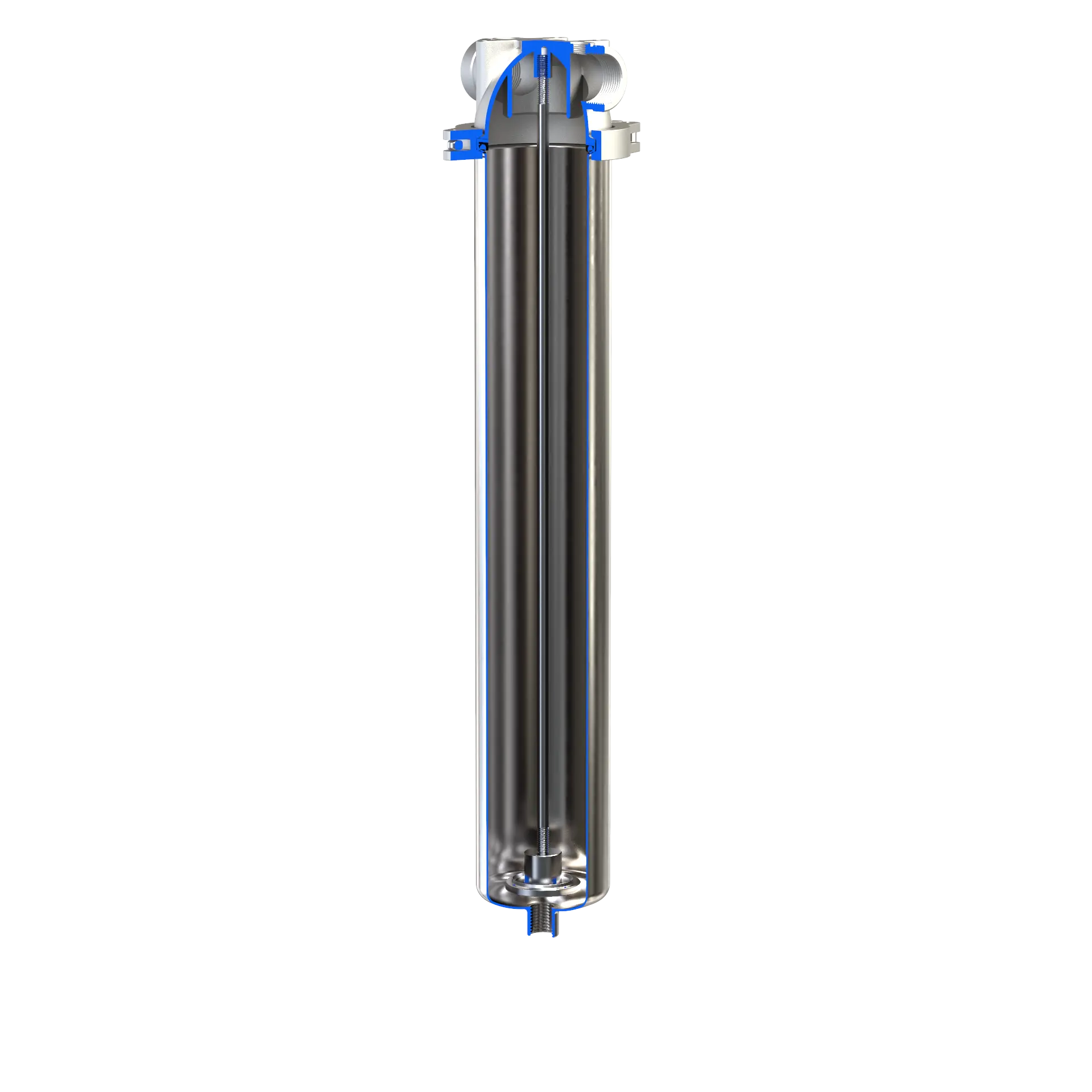

F502-DOE

Artikelnr.: 15-8531.2

Versandkostenfrei

Nicht verfügbar

Weitere verfügbar in spätestens 20 Tagen

Dichtungen

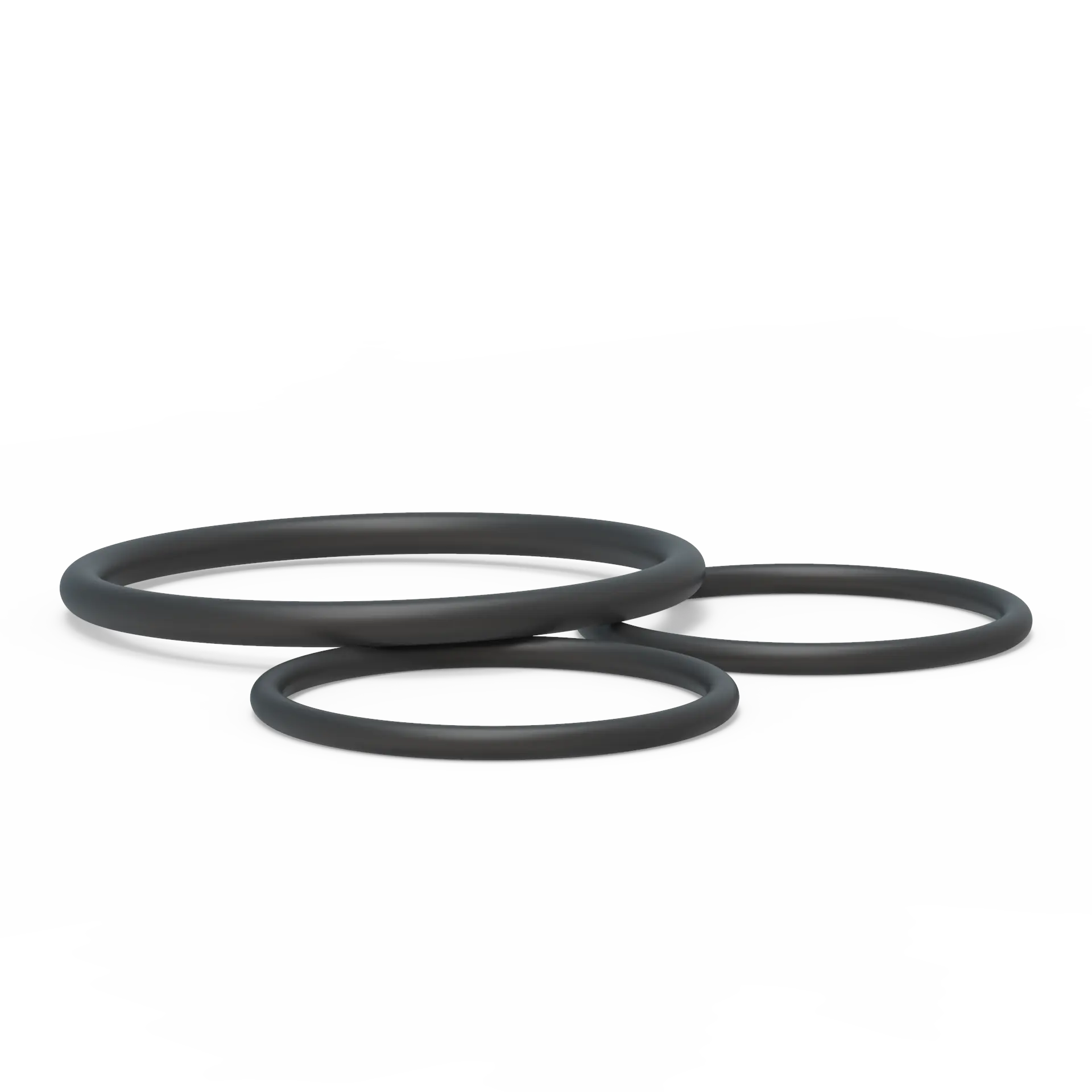

EPDM (FDA)

EPDM (Standard)

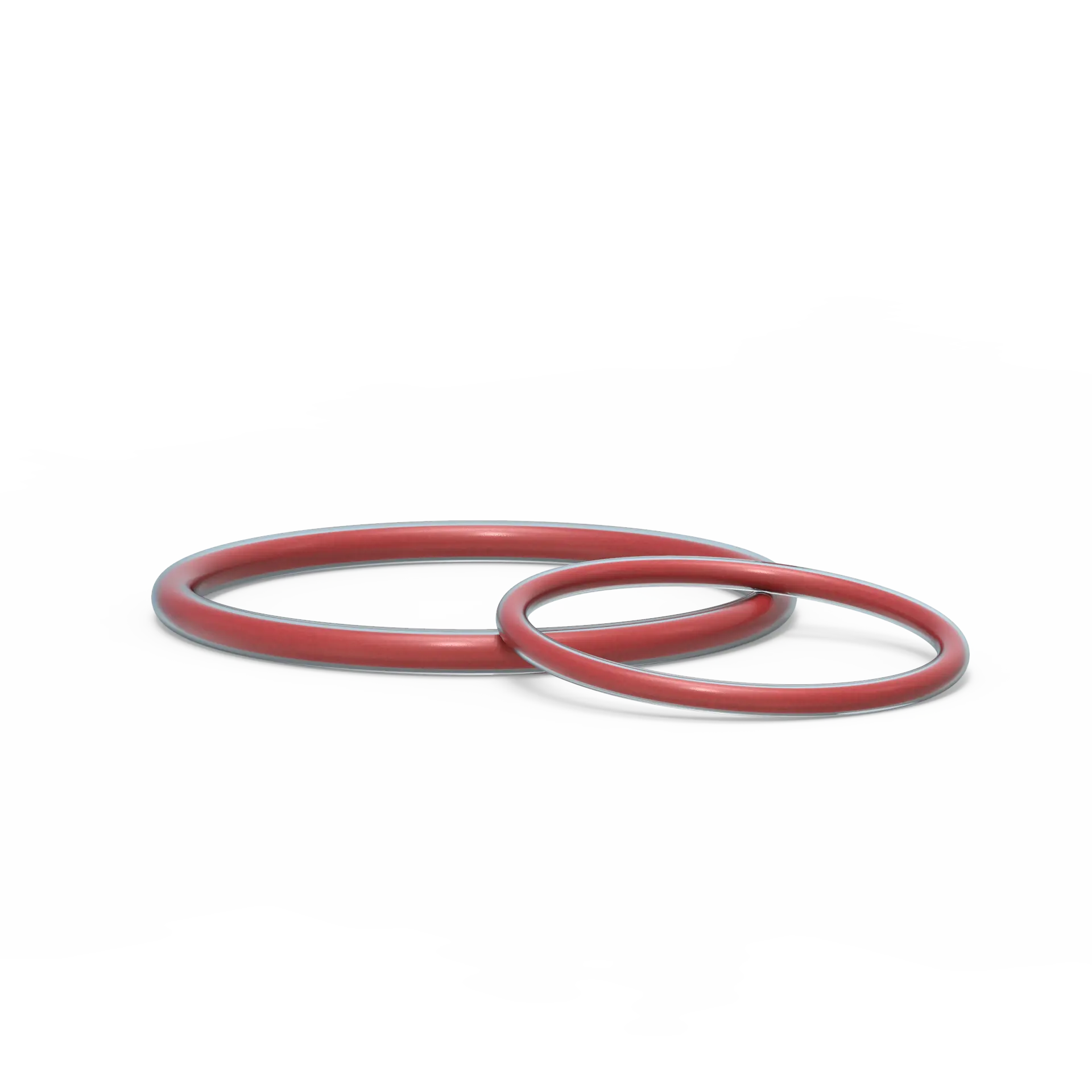

FEP/Silikon

FEP/Viton

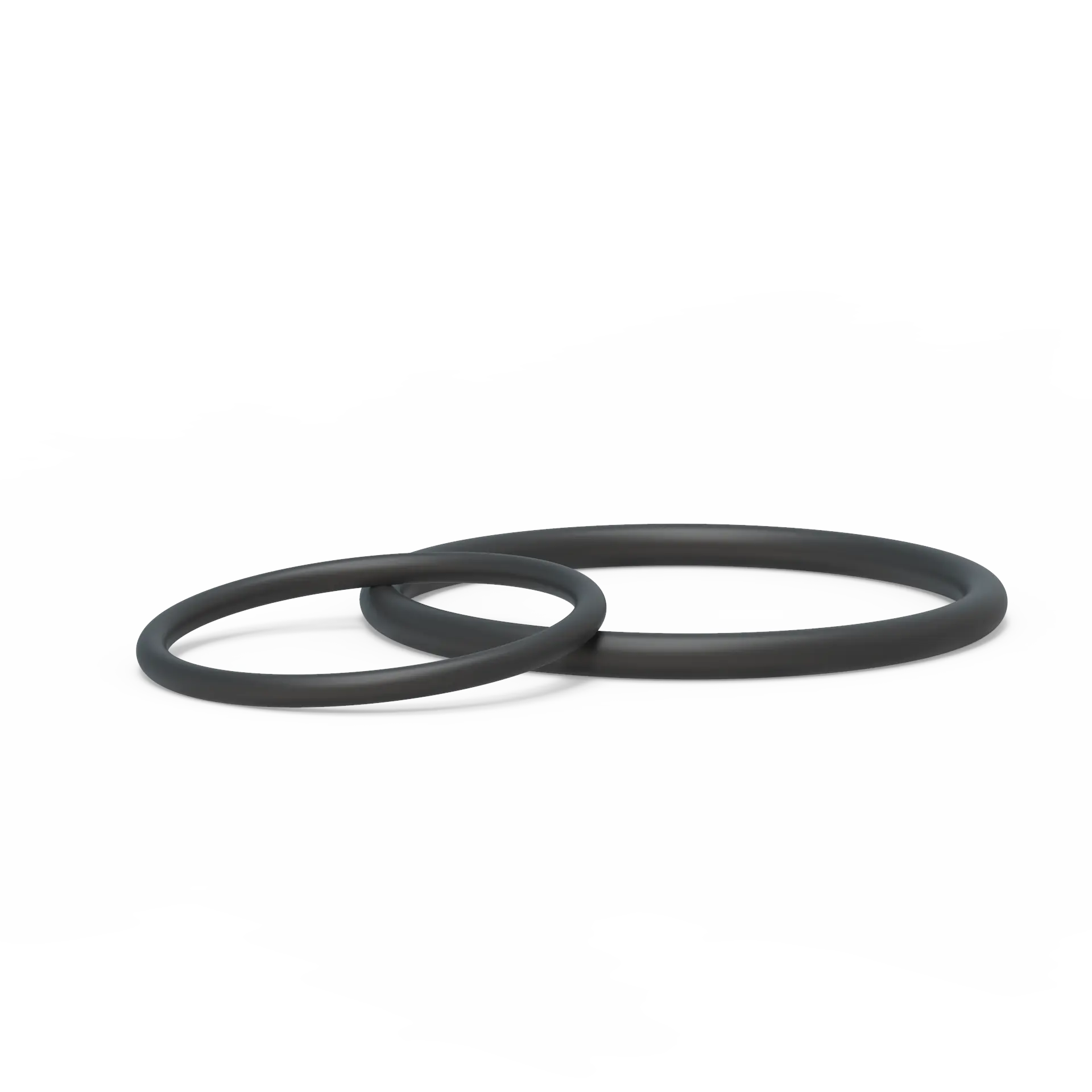

Perbunan

Silikon

Viton

Preis nach Login

Produktdatenblätter

Datenblatt Kerzenfiltergehäuse F501+F502

Adapter:	DOE (Flachdichtung)
Anzahl Filterelemente:	1
Ausgang_Größe:	1"
Ausgang_Nach:	Innengewinde DIN ISO 228 G / BSPP
Befestigung:	4 x M6 Buchse
Besonderheiten:	mit Entlüftung
Betriebsdruck_Max:	16 bar
Betriebsdruck_Min:	0 bar
Betriebstemperatur_Max:	80 °C
Betriebstemperatur_Min:	5 °C
Bezeichnung:	Kerzenfiltergehäuse aus Edelstahl
Eingang_Größe:	1"
Eingang_Nach:	Innengewinde DIN ISO 228 G / BSPP
Entleerung_Größe:	3/8"

Entleerung_Nach:	Innengewinde DIN ISO 228 G / BSPP
Entlüftung_Größe:	1/4"
Entlüftung_Nach:	Innengewinde DIN ISO 228 G / BSPP
Filterelementlänge:	19 1/2" - 20"
Gefertigt nach Druckgeräterichtlinie:	2014/68/EU Artikel 4, Abs. 3
Oberfläche Unterteil Außen:	elektropoliert

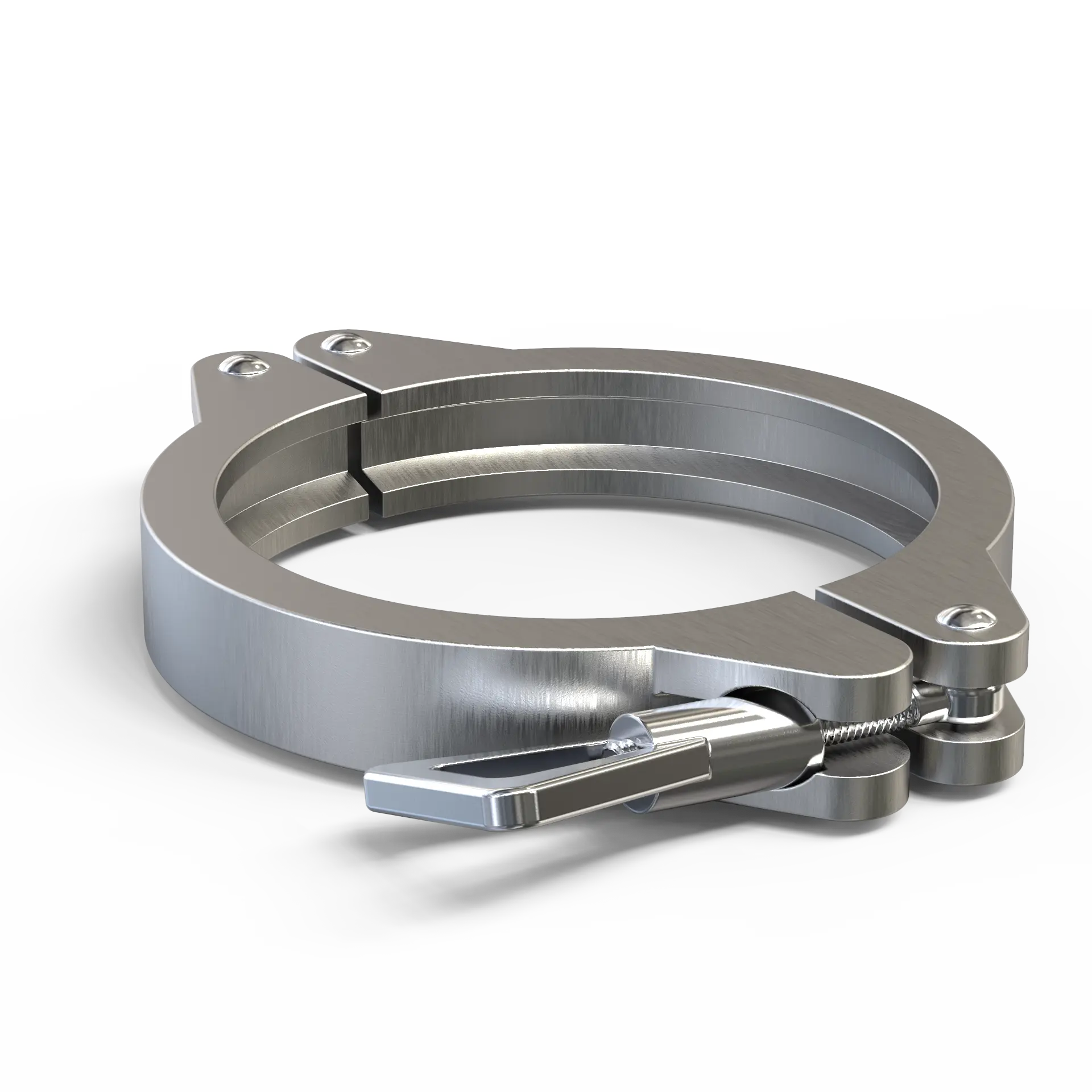

Verschluss Gehäuse:	Spannklammer
Werkstoff Innenteile:	Edelstahl
Werkstoff Kopf:	Edelstahl 1.4401
Werkstoff Unterteil:	Edelstahl 1.4404
Hauptgruppe:	Kerzenfiltergehäuse
Untergruppe:	Kerzenfiltergehäuse Edelstahl
Subgruppe:	F501 + F502

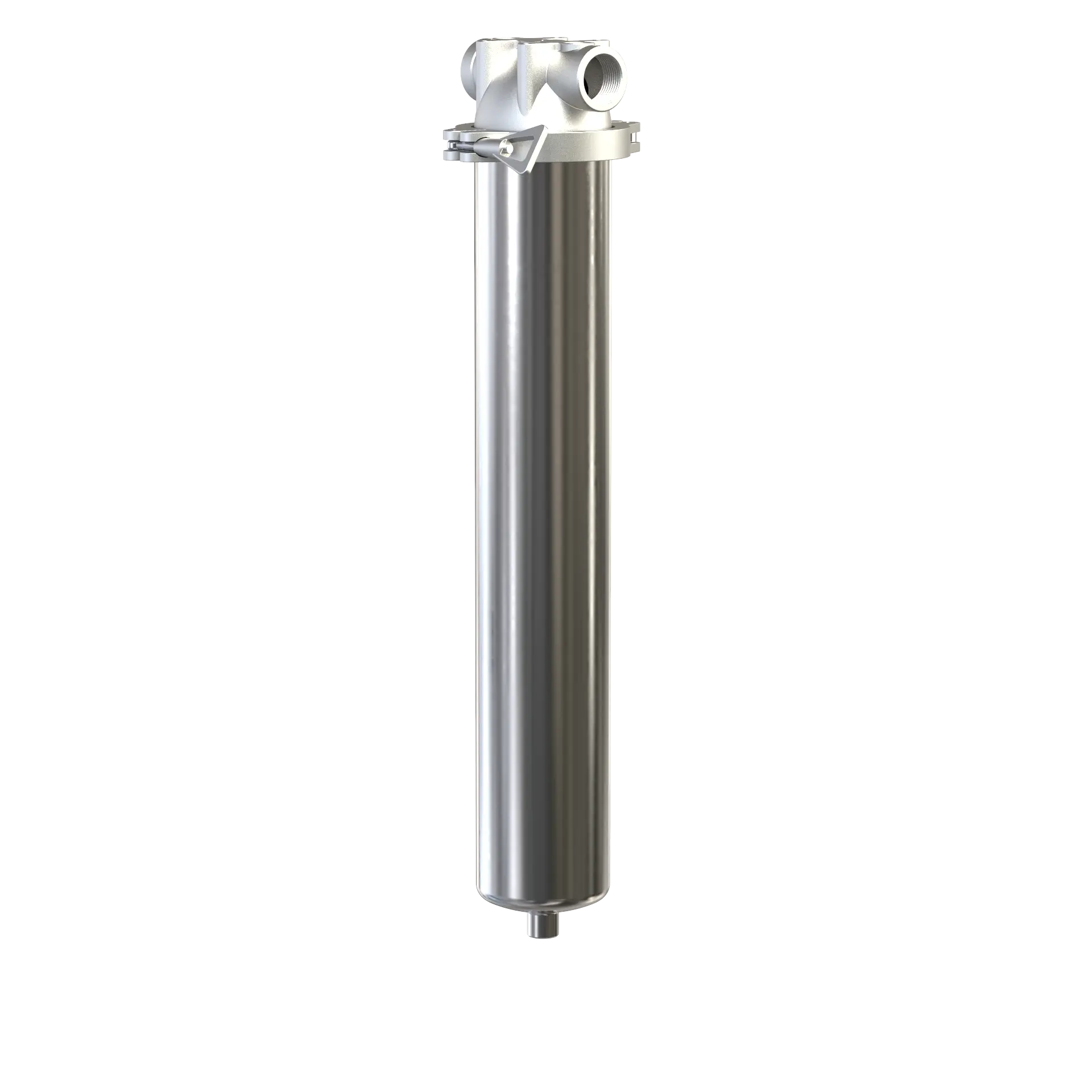

Produktinformationen "F502-DOE"

Kerzenfiltergehäuse aus Edelstahl
Werkstoff Kopf: 1.4401
Werkstoff Unterteil: 1.4404, außen elektropoliert
Innenteile: Edelstahl
Adapter: DOE (Flachdichtung)
Ein-/Ausgang: 1" Innengewinde
Entlüftung: 2x 1/4" Innengewinde
Ablass: 3/8" Innengewinde
Länge Filterelement: 1 x 19 1/2" oder 20"
Betriebsdruck: max. 16 Bar bei 80°C

Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Zubehör

Entleerungsventil 3/8" mit Schlauchtülle 10 mm

für F501, F502, AT-Gehäuse Werkstoff: Edelstahl mit Abdichtband

22,80 €*

Details

Differenzdruckanzeiger MAG-25-2 Viton

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Viton Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*

Details

AT+F501+F502 Haltewinkel

mit Schrauben Werkstoff: Edelstahl 1.4301

6,80 €*

Details

Differenzdruckanzeiger MAG-25-2 EPDM

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 400 bar Betriebstemperatur max.: 80°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): EPDM Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*

Details

Entlüftungsventil 1/4" mit Schlauchtülle 8 mm

für F501, F502, BF3+4, BFG-N Werkstoff: Edelstahl mit Abdichtband

22,70 €*

Details

Differenzdruckanzeiger MAG-25-2 Perbunan

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Perbunan Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

417,78 €*

Details

Differenzdruckanzeiger MAG-25-2 Silikon

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Silikon Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*

Details

Edelstahl-Filterelemente

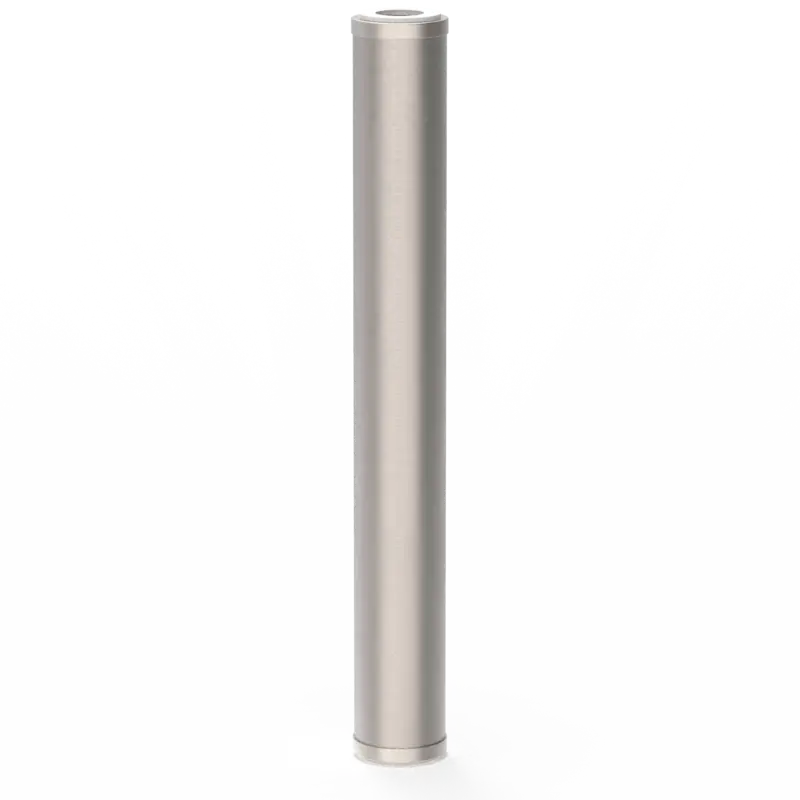

MS-496-10

Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 10 µm Länge: 496 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

234,90 €*

Details

MS-496-100

Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 100 µm Länge: 496 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

208,60 €*

Details

MS-496-100-F

Filterelement aus Edelstahl Werkstoff Stützkern: 1.4571 Werkstoff Gewebe: 1.4401 Feinheit: 100 µm Länge: 496 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

255,80 €*

Details

MS-496-50

Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 50 µm Länge: 496 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

214,20 €*

Details

MS-496-75

Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 75 µm Länge: 496 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

211,20 €*

Details

Meltblown-Filterelemente

STA 0.5-20NN

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 0,5 µm Länge: 20" Adapter: DOE Dichtung: keine

54,20 €*

Details

STA 1-20NN

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 1 µm Länge: 20" Adapter: DOE Dichtung: keine

41,80 €*

Details

STA 10-20NN

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 10 µm Länge: 20" Adapter: DOE Dichtung: keine

28,80 €*

Details

STA 3-20NN

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 3 µm Länge: 20" Adapter: DOE Dichtung: keine

35,60 €*

Details

STA-0,5-20 Filterelement

Länge: 20" Feinheit: 0,5 µm Adapter: DOE

Details

STA-1-20 Filterelement

Länge: 20" Feinheit: 1 µm Adapter: DOE

Details

STA-10-20 Filterelement

Länge: 20" Feinheit: 10 µm Adapter: DOE

Details

STA-20-20 Filterelement

Länge: 20" Feinheit: 20 µm Adapter: DOE

Details

STA-5-20 Filterelement

Länge: 20" Feinheit: 5 µm Adapter: DOE

Details

STC 0.5-20NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 0,5 µm Länge: 20" Adapter: DOE Dichtung: keine

17,60 €*

Details

STC 1-20NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 1 µm Länge: 20" Adapter: DOE Dichtung: keine

14,10 €*

Details

STC 10-20NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 10 µm Länge: 20" Adapter: DOE Dichtung: keine

12,80 €*

Details

STC 20-20NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 20 µm Länge: 20" Adapter: DOE Dichtung: keine

12,80 €*

Details

STC 5-20NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 5 µm Länge: 20" Adapter: DOE Dichtung: keine

12,80 €*

Details

STC 50-20NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 50 µm Länge: 20" Adapter: DOE Dichtung: keine

11,20 €*

Details

STC 75-20NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 75 µm Länge: 20" Adapter: DOE Dichtung: keine

11,20 €*

Details

Gefaltete Filterelemente

PM-10120-002-1

Werkstoff: komplett Polypropylen Feinheit: 0,2 µm Länge: 20" Adapter: DOE Dichtung: EPDM

54,70 €*

Details

PM-10120-004-1

Werkstoff: komplett Polypropylen Feinheit: 0,45 µm Länge: 20" Adapter: DOE Dichtung: EPDM

40,60 €*

Details

PM-10120-010-1

Werkstoff: komplett Polypropylen Feinheit: 1 µm Länge: 20" Adapter: DOE Dichtung: EPDM

40,60 €*

Details

PM-10120-025-1

Werkstoff: komplett Polypropylen Feinheit: 2,5 µm Länge: 20" Adapter: DOE Dichtung: EPDM

40,60 €*

Details

PM-10120-050-1

Werkstoff: komplett Polypropylen Feinheit: 5 µm Länge: 20" Adapter: DOE Dichtung: EPDM

40,60 €*

Details

TG-120-004-1

Tiefenfilterelement gefaltet Werkstoff: komplett Polypropylen Feinheit: 0,45 µm Länge: 20" Adapter: DOE Dichtung: EPDM

110,50 €*

Details

TG-120-010-1

Tiefenfilterelement gefaltet Werkstoff: komplett Polypropylen Feinheit: 1 µm Länge: 20" Adapter: DOE Dichtung: EPDM

95,20 €*

Details

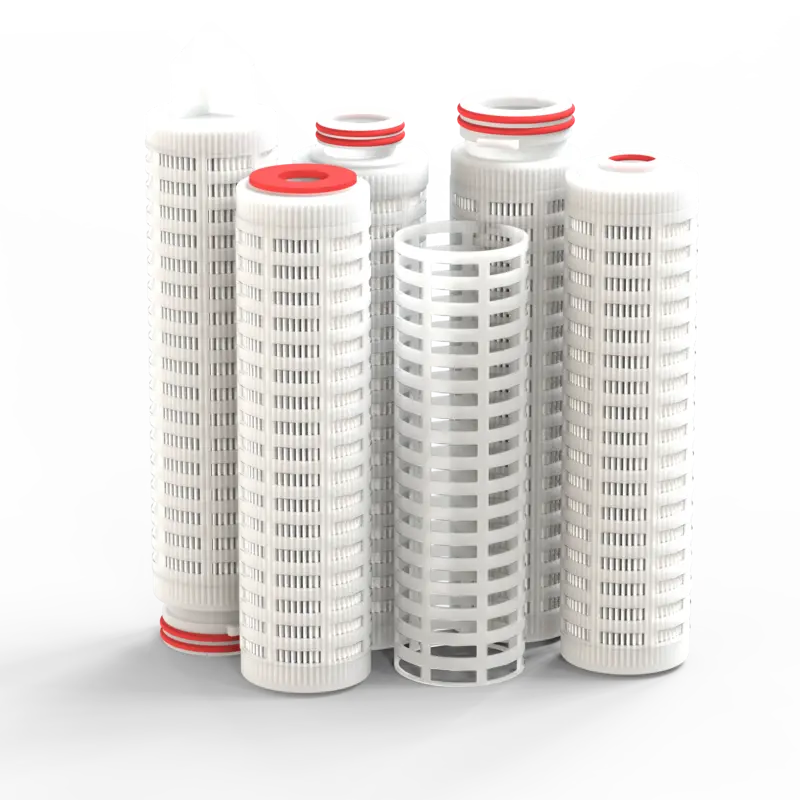

Endstellenfilter

GR25-W-120-002-1

Membranfilterelement Werkstoff Filtermedium: Polyethersulfon-Membran Werkstoff Stützkern/Endkappen: Polypropylen Feinheit: 0,2 µm Abscheidegrad: 99,98 % Länge: 20" Adapter: DOE Dichtung: EPDM

Details

GR25-W-120-004-1

Membranfilterelement Werkstoff Filtermedium: Polyethersulfon-Membran Werkstoff Stützkern/Endkappen: Polypropylen Feinheit: 0,45 µm Abscheidegrad: 99,98 % Länge: 20" Adapter: DOE Dichtung: EPDM

Details
