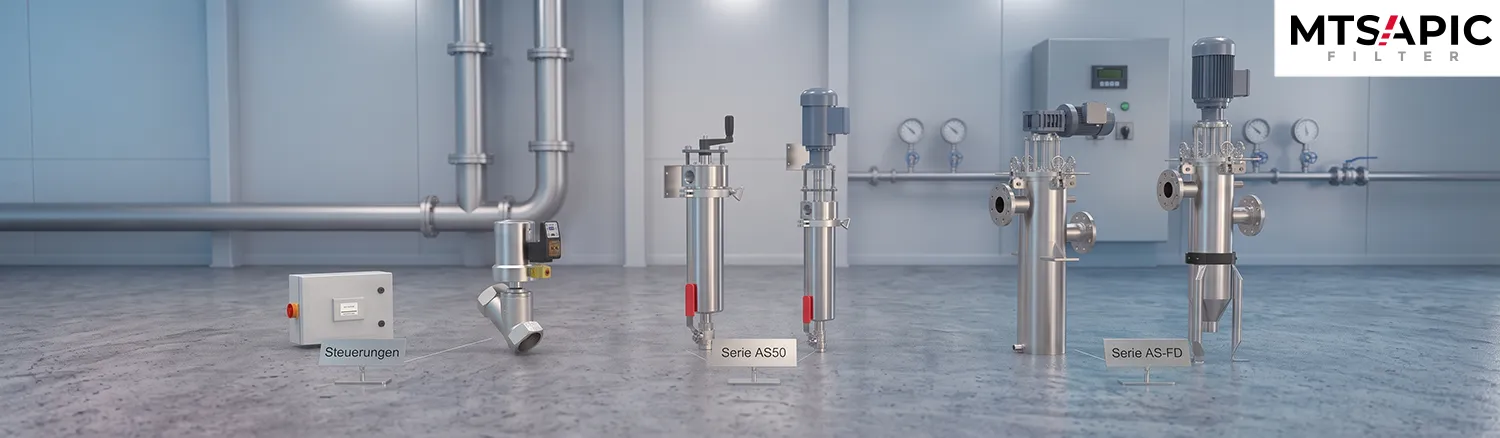

Kantenspaltfilter
Selbstreinigende Filtersysteme für viskose Medien. Sowohl in Industrie- als auch in Lebensmittelanwendungen einsetzbar.
Umweltschonend, ohne den Einsatz von Einweg- Filtermedien.
Kantenspaltfilter sind selbstreinigende Filter, die ohne den Einsatz von herkömmlichen Filterelementen auskommen und somit den Ressourcenverbrauch minimieren. Durch ihre stabile und robuste Bauweise eignen sie sich bestens für den Dauereinsatz und bieten eine Lösung für die verschiedensten Industrie- und Lebensmittelanwendungen. Kantenspaltfilter überzeugen durch hohe Differenzdruckfestigkeit, eine maximale Betriebstemperatur bis zu 200 °C und Durchflussleistungen bis zu 70 m³/h.
Die MTS und APIC Kantenspaltfilter sind für nahezu alle nieder- und hochviskosen Flüssigkeiten geeignet. Optional sind die Kantenspaltfilter auch mit Explosionsschutzprüfung (ATEX) verfügbar. Ihre innovative Funktionsweise ermöglicht eine Abreinigung ohne Unterbrechung der Filtration und minimiert den Produktverlust beim Feststoffaustrag.
Die Filtration erfolgt durch das Filterelement von außen nach innen, wobei sich die Feststoffe an der Außenseite anlagern. Der Getriebemotor dreht das zylinderförmige Spaltrohr, sodass der angelegte Abstreifer den Filterkuchen von dessen Oberfläche entfernt. Somit entfällt eine Entsorgung von Filterkerzen.
Die abgetragenen Feststoffe lagern sich dann im unteren Teil des Kantenspaltfilters ab und können auf 3 Arten aus dem Gehäuse ausgetragen werden:
- Manuell: Durch Öffnen und Schließen eines Kugelhahns
- Automatisch: Mittels eines zeitgesteuerten Ventils
- Automatisch: Mittels einer elektronischen Steuerung mit Differenzdrucküberwachung, die ein Ablassventil ansteuert.
Anwendungsbereiche:
- Schokolade
- Kakaomasse
- Marzipan
- Kaffee-Extrakt
- Hefe
- Farben und Lacke
- Dispersionsfarben
- Druckfarben
- Unterbodenschutz
- Klebstoffe
- Teerprodukte
- Lösungsmittel
- Getriebeöl, Walzöle, Rapsöl
- Emulsionen
- Elektrophoreselack
- Weichmacher
- Polyurethan
- Kühlschmiermittel

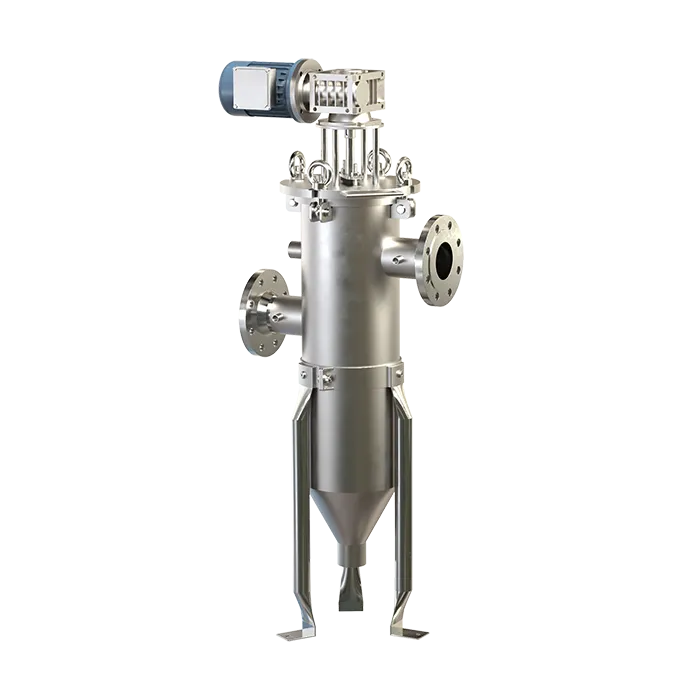

AS-FD

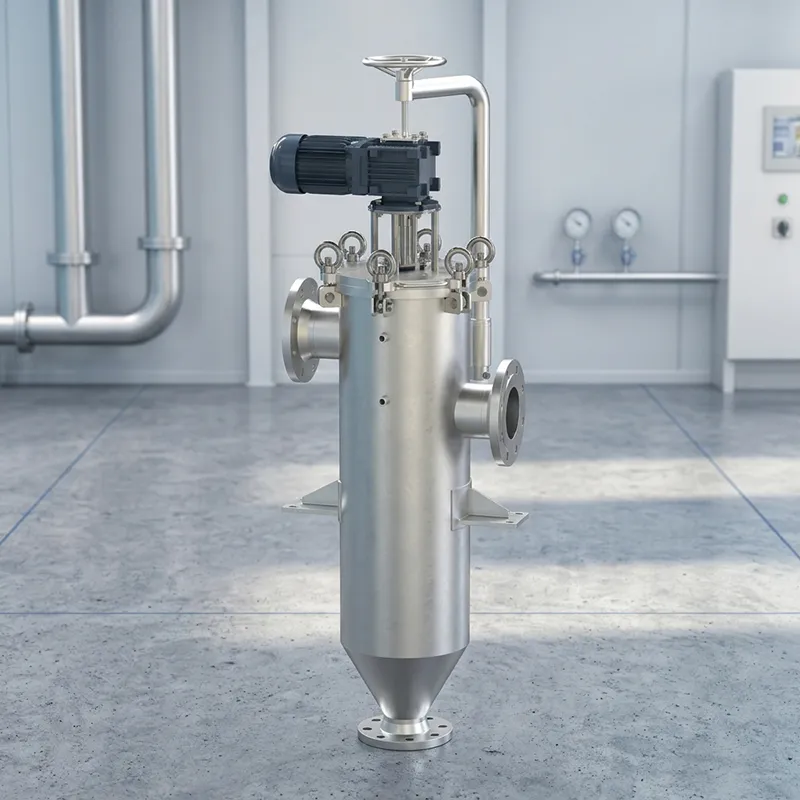

Der Kantenspaltfilter Typ AS-FD eignet sich besonders für Lebensmittelanwendungen, da er sehr einfach zu reinigen ist. Der maximale Durchfluss beträgt bis zu 70 m³/h.
Der Filter mit Flanschdeckel setzt sich aus folgenden Bestandteilen zusammen:
- Einteiliges Filtergehäuse
- Schaberkorbeinheit mit Abstreifer
- Getriebemotor mit Deckel
- 3-beiniges Fußgestell bei | AS70-FD & AS110-FD & AS175-FD

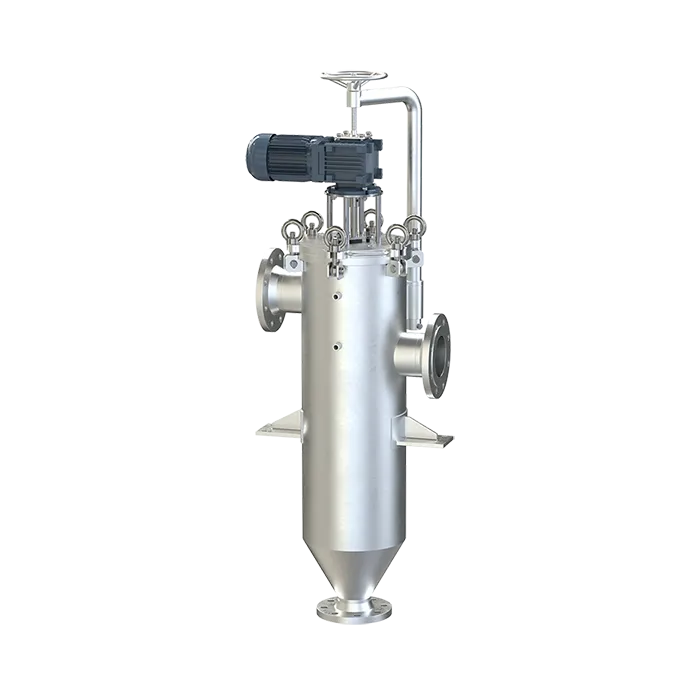

- Haltepratzen | bei AS325-FD
Die Wartung und Reinigung ist ohne großen Aufwand möglich, da lediglich vier Augenschrauben gelöst werden müssen, um den Deckel (mit Getriebemotor) und die Schaberkorbeinheit heraus nehmen zu können. Der Innenraum des Gehäuses ist dann leicht zugänglich und kann ohne Probleme komplett gereinigt werden. Als zusätzliche Option kann die Oberfläche des Gehäuseinneren poliert werden.
Technische Daten (Datenblatt) und weiterführende Informationen:

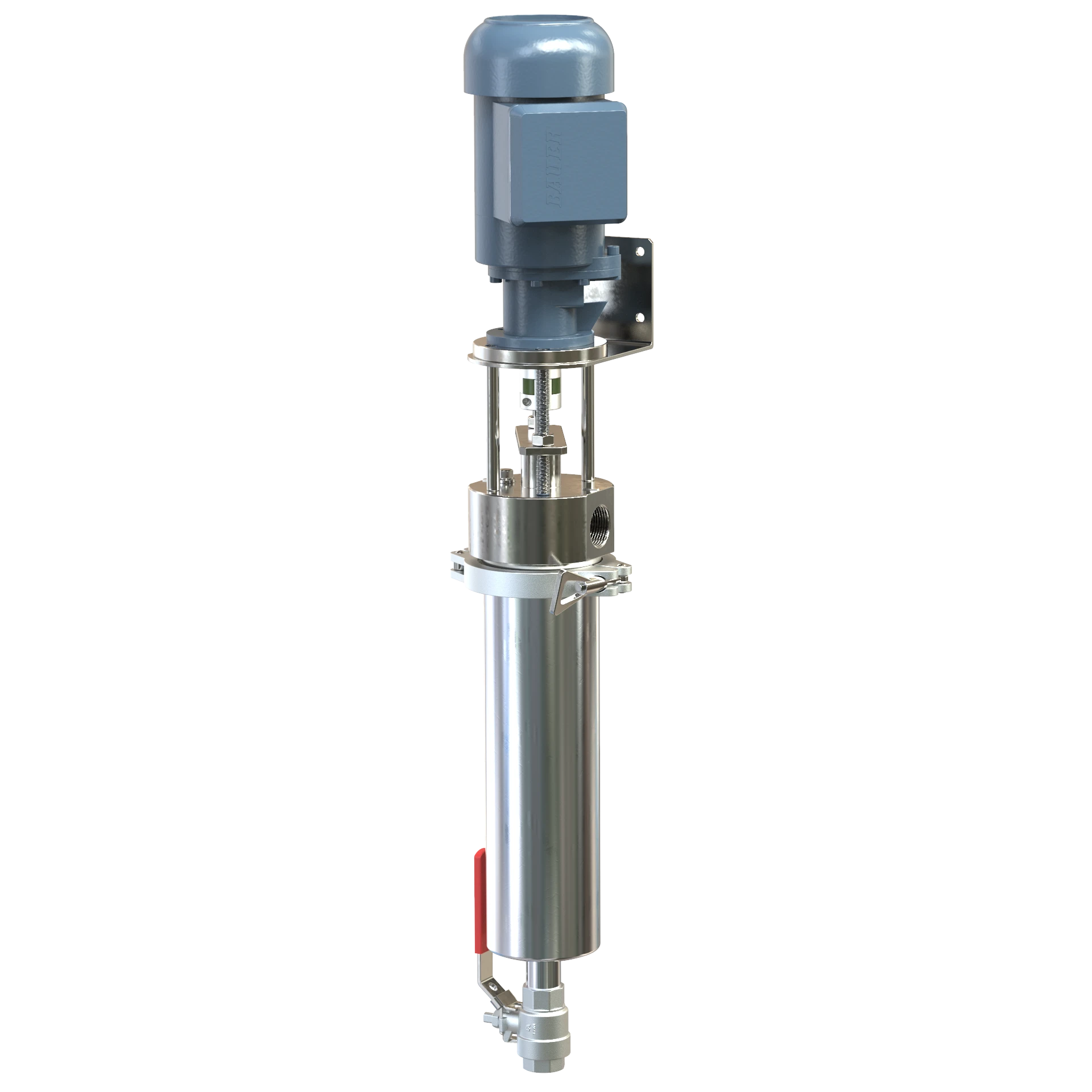

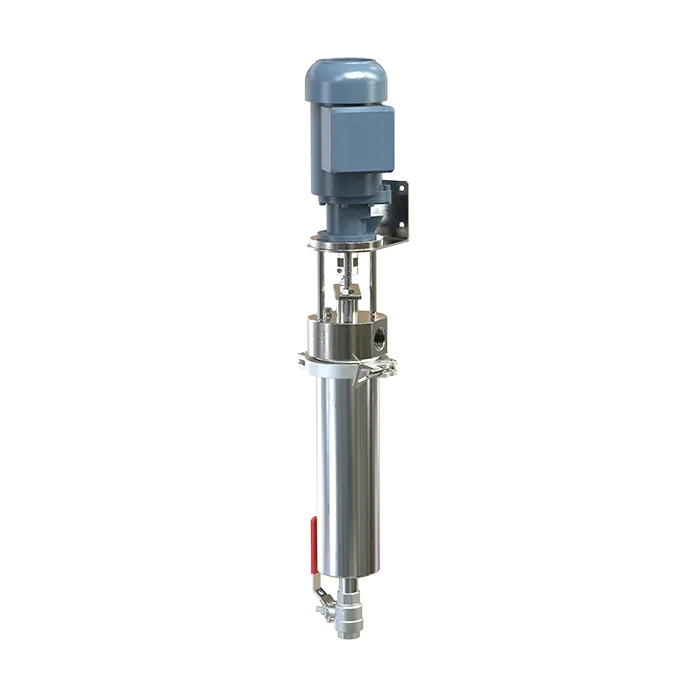

AS50
Der Einsatzbereich des AS50 liegt hauptsachlich bei Industrieanwendungen,
bei denen kein häufiges Öffnen und Reinigen des Filtergehäuses notwendig ist.
Der maximale Durchfluss beträgt bis zu 3,5 m³/h.
Der AS50 setzt sich aus folgenden Bestandteilen zusammen:
- Filtergehäuse und Kopf
- Zylinderförmiges Spaltrohrelement bzw. Lochblechelement
- Schaberkorb mit Abstreifer
- Getriebemotor
Die Entnahme des Filterelements erfolgt nach unten.
Technische Daten (Datenblatt) und weiterführende Informationen:

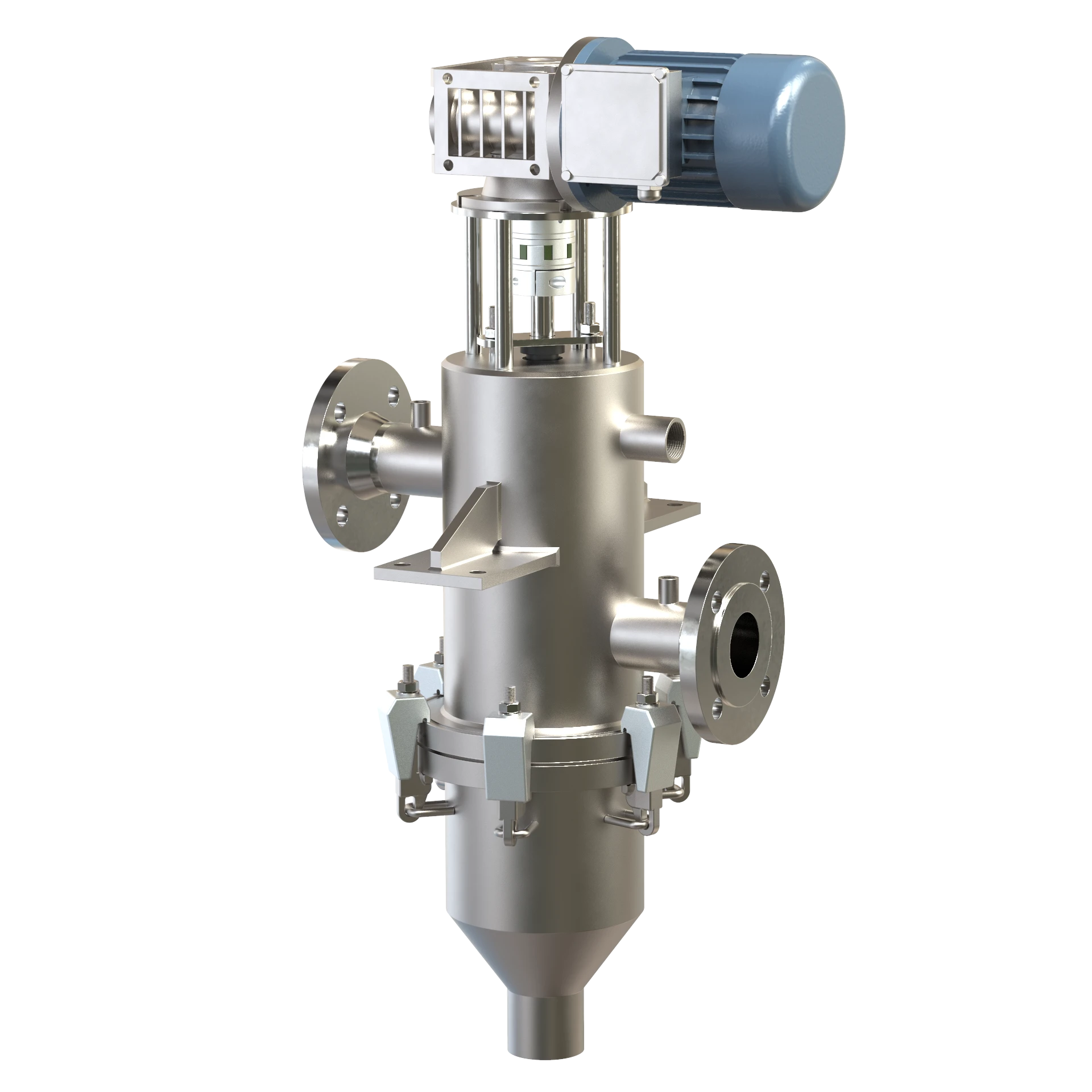

AS70/110/175
Bei den Modellen AS70/110/175 ist das Gehäuse mittig geteilt und die Entnahme des Filterelements erfolgt nach unten. Der Einsatzbereiche liegt hier hauptsächlich bei Industrieanwendungen, bei denen kein häufiges Öffnen und Reinigen des Filtergehäuses notwendig ist. Der maximale Durchfluss beträgt bis zu 35 m³/h.
Die Modelle AS70/110/175 setzen sich aus folgenden Bestandteilen zusammen:
- Filtergehäuse und Kopf
- Zylinderförmiges Spaltrohrelement bzw. Lochblechelement
- Schaberkorb mit Abstreifer
- Getriebemotor
Technische Daten (Datenblatt) und weiterführende Informationen:

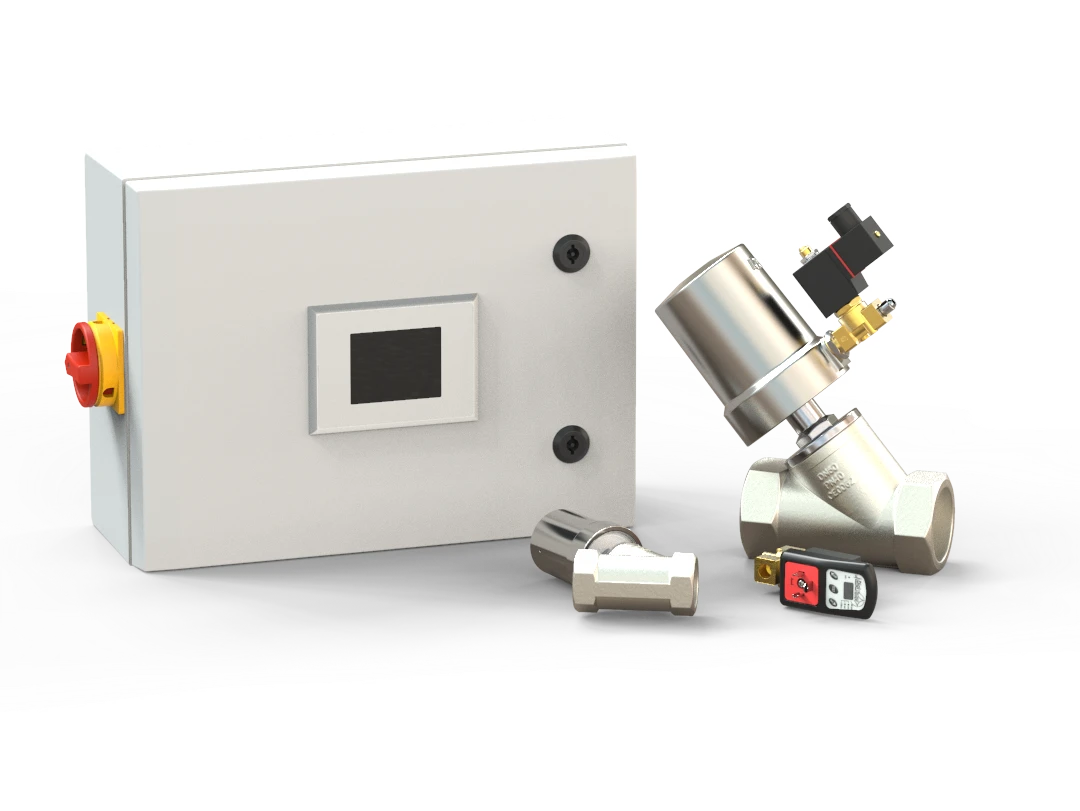

Produkt kaufenSteuerungen Kantenspaltfilter
