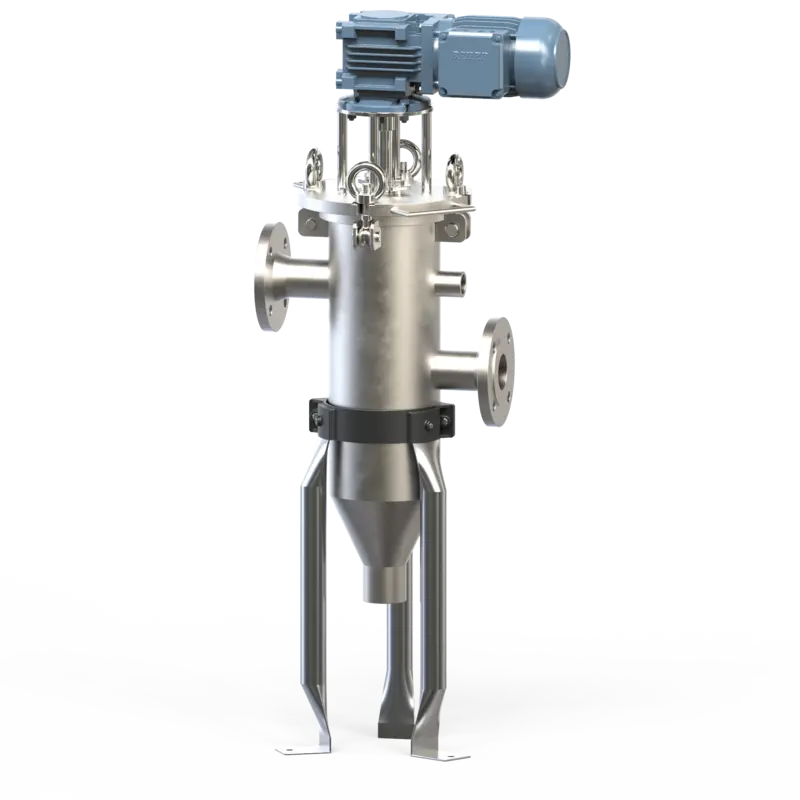

AS-FD

Der Kantenspaltfilter Typ AS-FD eignet sich besonders für Lebensmittelanwendungen, da er sehr einfach zu reinigen ist. Der maximale Durchfluss beträgt bis zu 35 m³/h.

Der Filter mit Flanschdeckel setzt sich aus folgenden Bestandteilen zusammen:

Einteiliges Filtergehäuse
Schaberkorbeinheit mit Abstreifer
Getriebemotor mit Deckel
3-beiniges Fußgestell

Die Wartung und Reinigung ist ohne großen Aufwand möglich, da lediglich vier Augenschrauben gelöst werden müssen, um den Deckel (mit Getriebemotor) und die Schaberkorbeinheit heraus nehmen zu können. Der Innenraum des Gehäuses ist dann leicht zugänglich und kann ohne Probleme komplett gereinigt werden. Als zusätzliche Option kann die Oberfläche des Gehäuseinneren poliert werden.

Technische Daten (Datenblatt) und weiterführende Informationen:

Datenblatt AS-FD

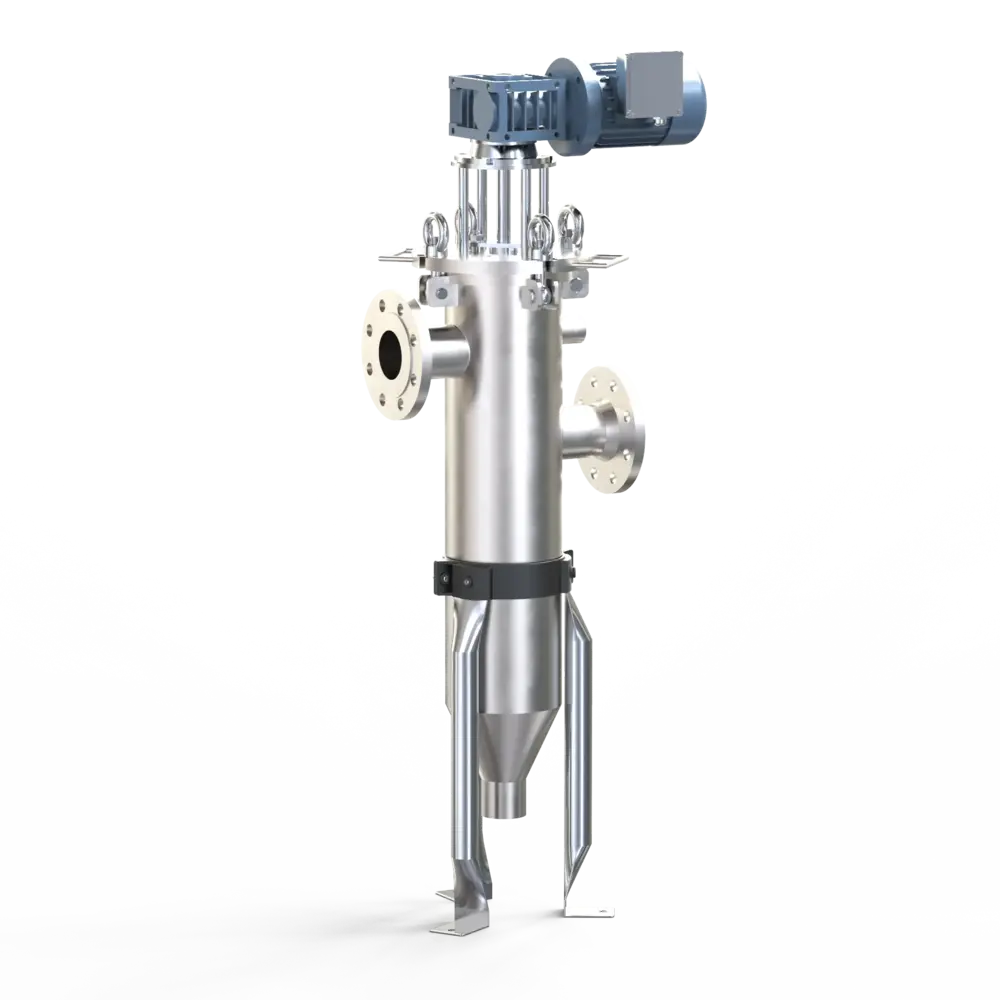

Kantenspaltfilter AS110-FD

Werkstoff Gehäuse: Edelstahl 1.4404/ 1.4571 Werkstoff Element: Edelstahl 1.4404 Werkstoff Schaber: Edelstahl 1.4310 Standard-Anschlüsse: Flansch DN65 Standard-Betriebsdruck: 0-10 bar Temparatur: +10 bis +80°C Entleerung: 2" Innengewinde Entlüftung: 1/8" im Deckel Spülanschluss: 1" Antrieb: Schnecken-Getriebemotor 400V, 50 Hz Schutzart: IP65 mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

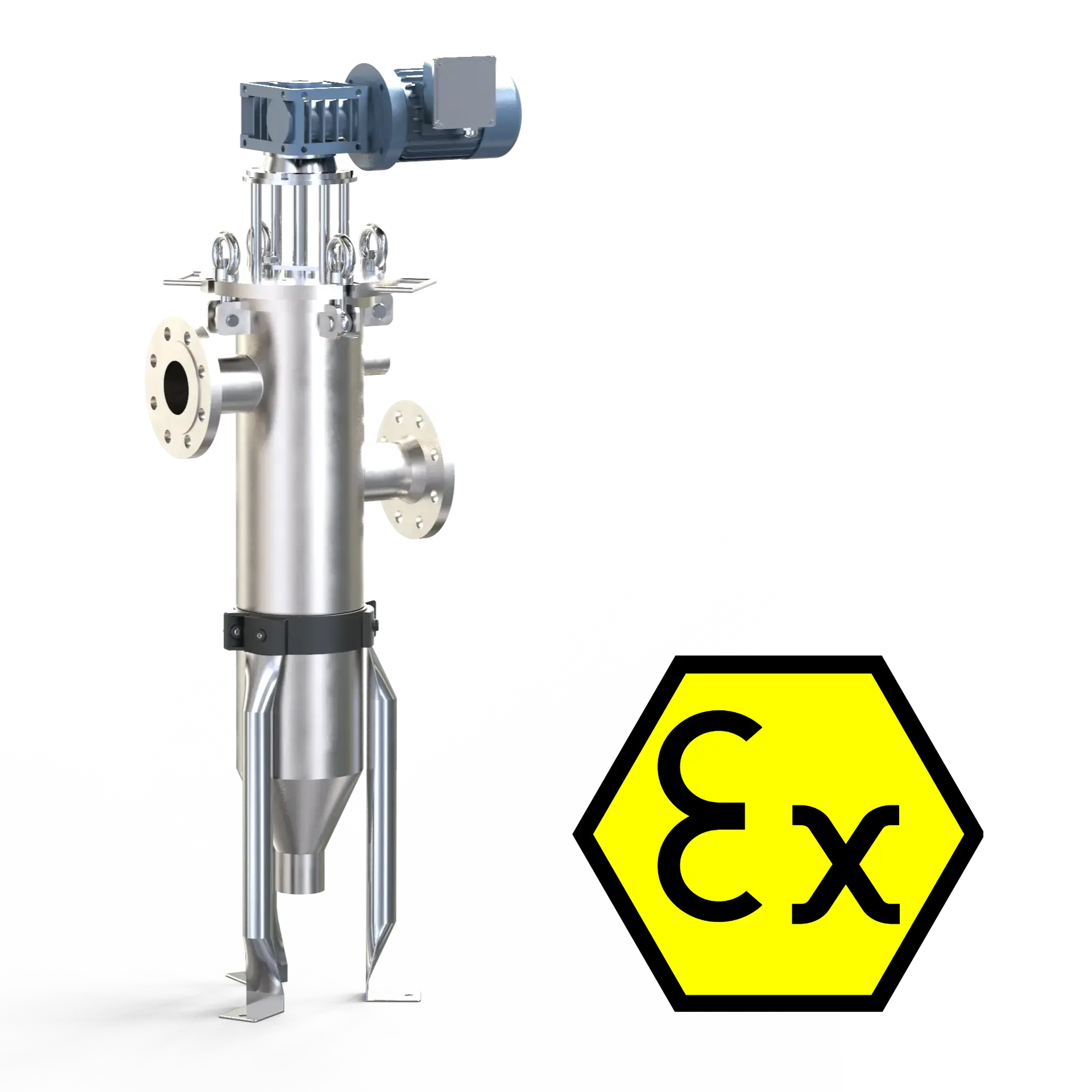

Kantenspaltfilter AS110-FD EX

Werkstoff Gehäuse: Edelstahl 1.4404/ 1.4571 Werkstoff Element: Edelstahl 1.4404 Werkstoff Schaber: Edelstahl 1.4310 Standard-Anschlüsse: Flansch DN65 Standard-Betriebsdruck: 0-10 bar Temperatur: +10 bis +80°C Entleerung: 2" Innengewinde Entlüftung: 1/8" im Deckel Spülanschluss: 1" EX Antrieb: Schnecken-Getriebemotor 400V, 50 Hz Ex-Schutz II 2 GExee II T4 Motor-Leistung: 0,12 KW Drehmoment: 80 Nm Schutzklasse: IP65 Drehzahl der AW: 9,2 r/min mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A ->Hinweis: AS70 - 175 Bescheinigung für ATEX Zone 1 (Art.Nr.70-175-ATEX-Z1) wird benötigt Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

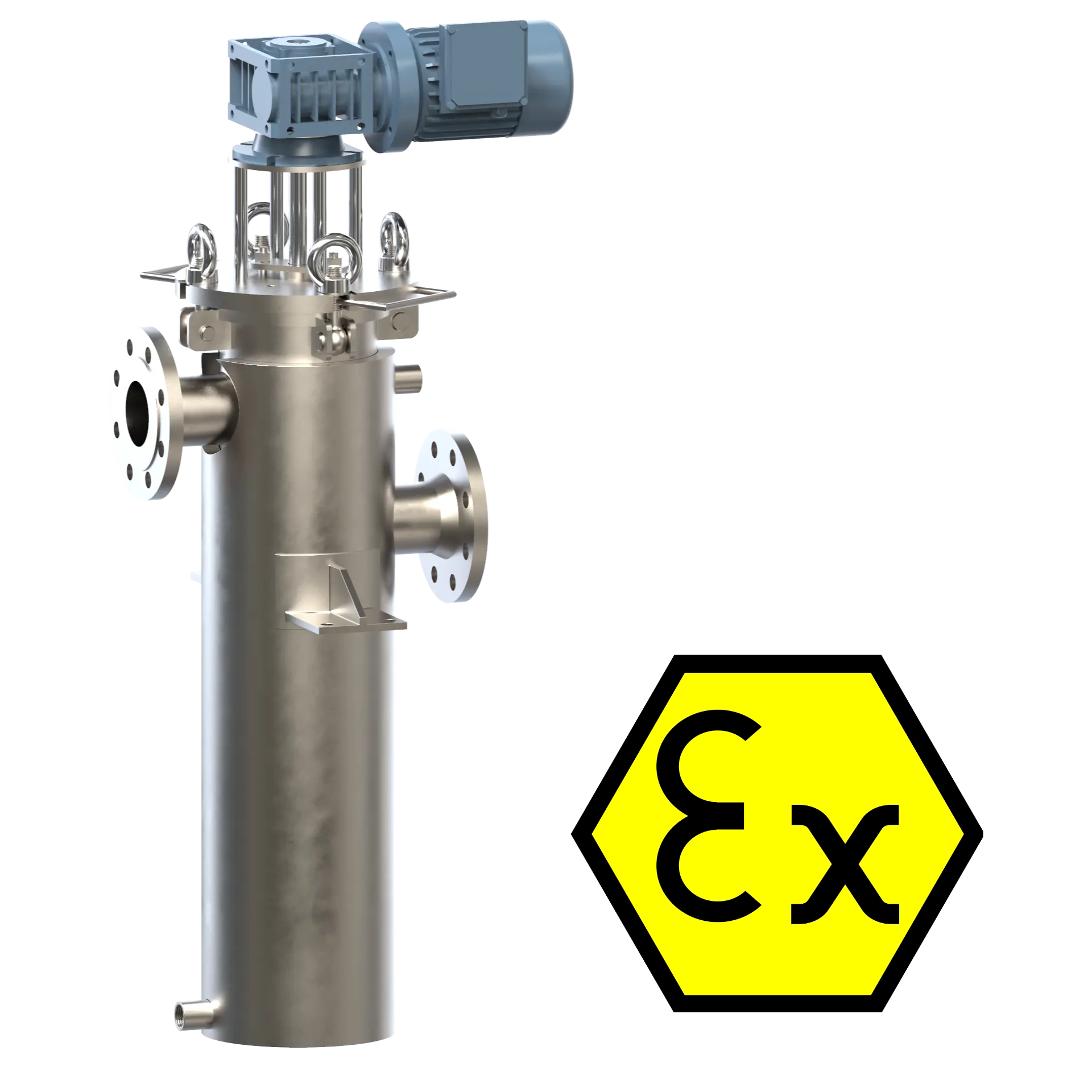

Kantenspaltfilter AS110-FD EX Hzm.

Werkstoff Gehäuse: Edelstahl 1.4404/ 1.4571 Werkstoff Element: Edelstahl 1.404 Werkstoff Schaber: Edelstahl 1.4310 Standard-Anschlüsse: Flansch DN65 Standard-Betriebsdruck: 0-10 bar Temperatur: +10 bis +180°C Entleerung: 2" Innengewinde Entlüftung: 1/8" im Deckel ohne Spülanschluss EX Antrieb: Schnecken-Getriebemotor 400V, 50 Hz Ex-Schutz II 2 GExee II T4 Motor-Leistung: 0,12 KW Drehmoment: 80 Nm Schutzklasse: IP65 Drehzahl der AW: 9,2 r/min Heizmantel: Standard Anschlüsse: 3/4" Innengewinde Muffen Betriebsdruck: 0-6 bar Temparatur: +10 bis +180°C mit Haltepratzen Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A ->Hinweis: AS70 - 175 Bescheinigung für ATEX Zone 1 (Art.Nr.70-175-ATEX-Z1) wird benötigt

Details

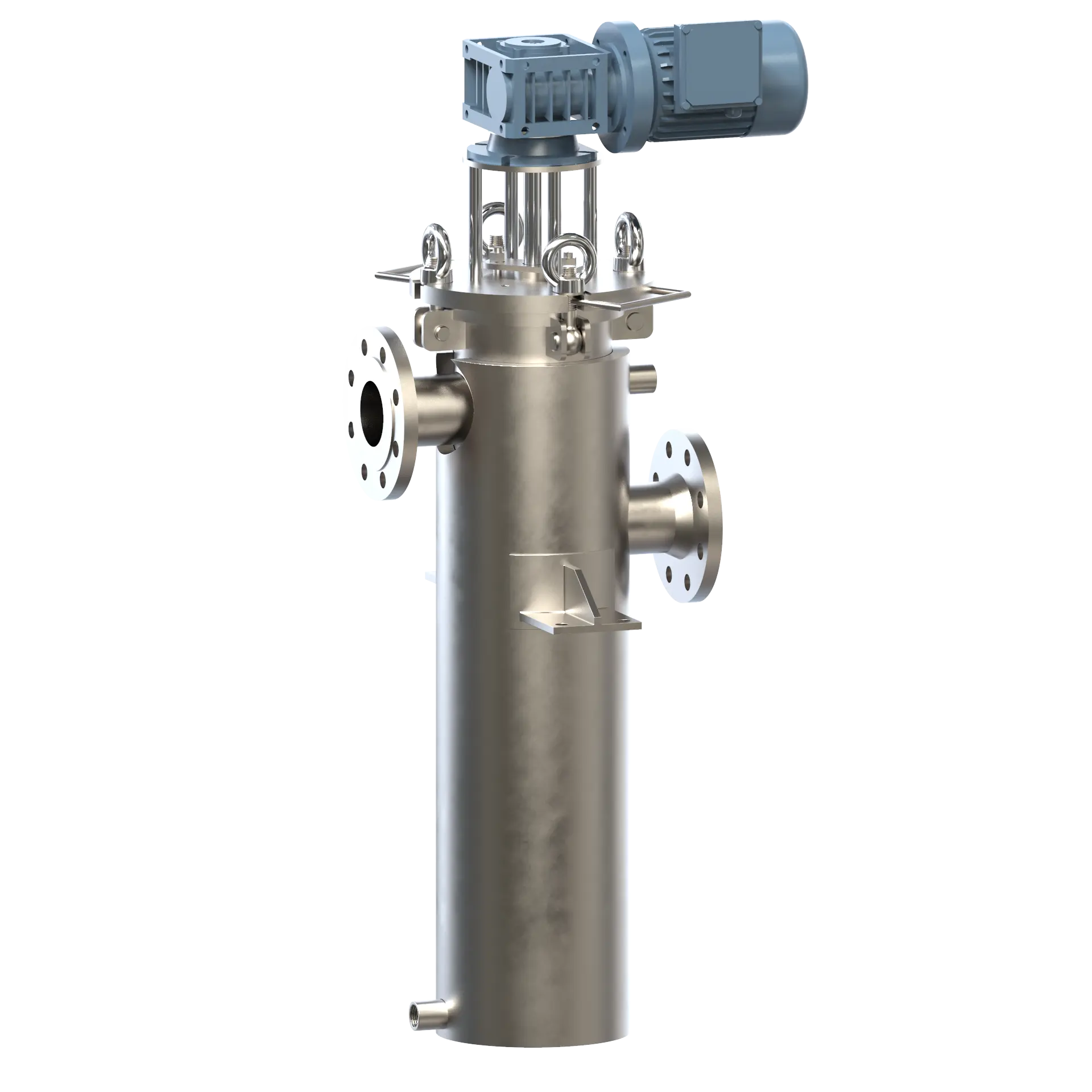

Kantenspaltfilter AS110-FD Hzm.

Werkstoff Gehäuse: Edelstahl 1.4404/ 1.4571 Werkstoff Element: Edelstahl 1.4404 Werkstoff Schaber: Edelstahl 1.4310 Standard-Anschlüsse: Flansch DN65 Standard-Betriebsdruck: 0-10 bar Temperatur: +10 bis +180°C Entleerung: 2" Innengewinde Entlüftung: 1/8" im Deckel ohne Spülanschluss Antrieb: Schnecken-Getriebemotor 400V, 50 Hz Schutzart: IP65 Heizmantel: Standard Anschlüsse: 3/4" Innengewinde Muffen Betriebsdruck: 0-6 bar Temparatur: +10 bis +180°C mit Haltepratzen Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

Kantenspaltfilter AS110-FD Lebensmittel

Werkstoff Gehäuse: Edelstahl 1.4404/ 1.4571 Werkstoff Element: Edelstahl 1.4404 Werkstoff Schaber: Edelstahl 1.4310 Standard-Anschlüsse: Flansch DN65 Standard-Betriebsdruck: 0-10 bar Temparatur: +10 bis +80°C Entleerung: 2" Innengewinde Entlüftung: 1/8" im Deckel Spülanschluss: 1" Antrieb: Schnecken-Getriebemotor 400V, 50 Hz Schutzart: IP65 mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

Kantenspaltfilter AS110-FD Lebensmittel Hzm.

Werkstoff Gehäuse: Edelstahl 1.4404/ 1.4571 Werkstoff Element: Edelstahl 1.4404 Werkstoff Schaber: Edelstahl 1.4310 Standard-Anschlüsse: Flansch DN65 Standard-Betriebsdruck: 0-10 bar Temparatur: +10 bis +180°C Entleerung: 2" Innengewinde Entlüftung: 1/8" im Deckel ohne Spülanschluss Antrieb: Schnecken-Getriebemotor 400V, 50 Hz Schutzart: IP65 Heizmantel: Standard Anschlüsse: 3/4" Innengewinde Muffen Betriebsdruck: 0-6 bar Temparatur: +10 bis +180°C mit Haltepratzen Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

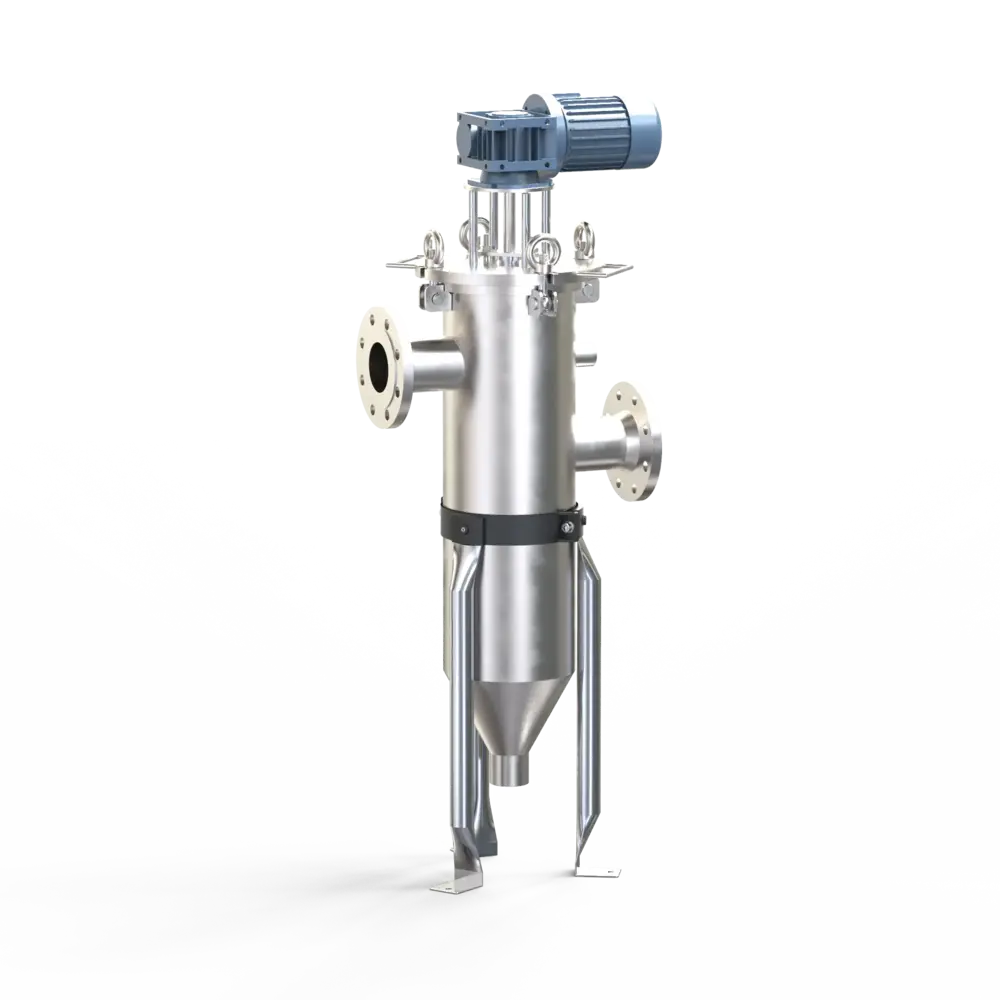

Kantenspaltfilter AS175-FD

Werkstoff Gehäuse: Edelstahl 1.4404/ 1.4571 Werkstoff Element: Edelstahl 1.4404 Werkstoff Schaber: Edelstahl 1.4310 Standard-Anschlüsse: Flansch DN80 Standard-Betriebsdruck: 0-10 bar Temparatur: +10 bis +80°C Entleerung: 2" Innengewinde Entlüftung: 1/8" im Deckel Spülanschluss: 1" Antrieb: Schnecken-Getriebemotor 400V, 50 Hz Schutzart: IP65 mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

Kantenspaltfilter AS175-FD EX

Werkstoff Gehäuse: Edelstahl 1.4404/ 1.4571Werkstoff Element: Edelstahl 1.4404Werkstoff Schaber: Edelstahl 1.4310Anschlüsse: Flansch DN80Betriebsdruck: 0-10 barTemperatur: +10 bis +80°CEntleerung: 2" InnengewindeEntlüftung: 1/8" im DeckelSpülanschluss: 1" InnengewindeEX Antrieb: Schnecken-Getriebemotor 400V, 50 HzEx-Schutz II 2 GExee II T4Motor-Leistung: 0,12 KWDrehmoment: 80 NmSchutzklasse: IP65Drehzahl der AW: 9,2 r/minmit FußgestellGefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A->Hinweis: AS70 - 175 Bescheinigung für ATEX Zone 1 (Art.Nr.70-175-ATEX-Z1) wird benötigtFolgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

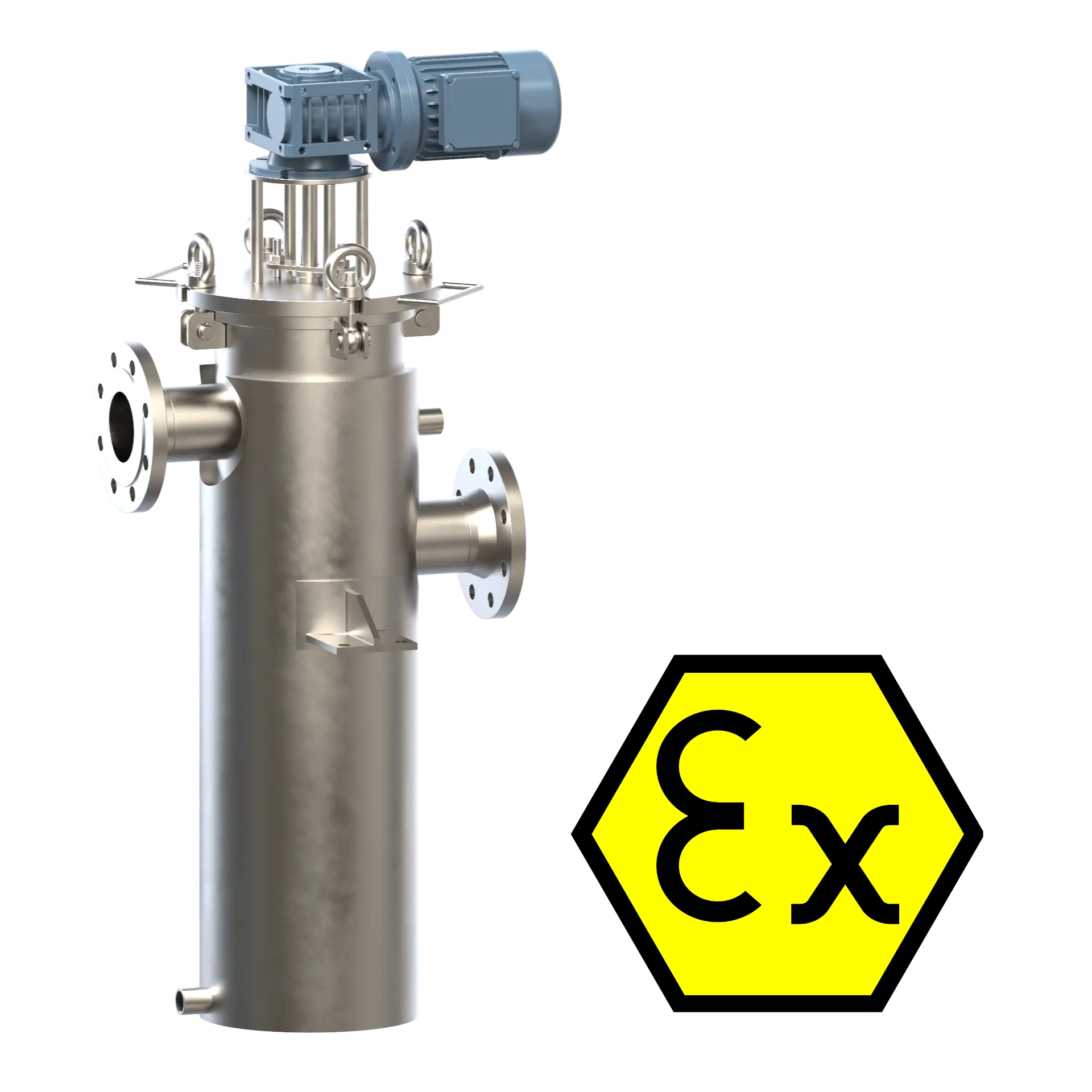

Kantenspaltfilter AS175-FD EX Hzm.

Werkstoff Gehäuse: Edelstahl 1.4404/ 1.4571 Werkstoff Element: Edelstahl 1.4404 Werkstoff Schaber: Edelstahl 1.4310 Anschlüsse: Flansch DN80 Betriebsdruck: 0-10 bar Temperatur: +10 bis +180°C Entleerung: 2" Innengewinde Entlüftung: 1/8" im Deckel ohne Spülanschluss EX Antrieb: Schnecken-Getriebemotor 400V, 50 Hz Ex-Schutz II 2 GExee II T4 Motor-Leistung: 0,12 KW Drehmoment: 80 Nm Schutzklasse: IP65 Drehzahl der AW: 9,2 r/min Heizmantel: Standard Anschlüsse: 3/4" Innengewinde Muffen Betriebsdruck: 0-6 bar Temparatur: +10 bis +180°C mit Haltepratzen Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A ->Hinweis: AS70 - 175 Bescheinigung für ATEX Zone 1 (Art.Nr.70-175-ATEX-Z1) wird benötigt Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

Kantenspaltfilter AS175-FD Hzm.

Werkstoff Gehäuse: Edelstahl 1.4404/ 1.4571 Werkstoff Element: Edelstahl 1.4404 Werkstoff Schaber: Edelstahl 1.4310 Anschlüsse: Flansch DN80 Betriebsdruck: 0-10 bar Temperatur: +10 bis +180°C Entleerung: 2" Innengewinde Entlüftung: 1/8" im Deckel ohne Spülanschluss Antrieb: Schnecken-Getriebemotor 400V, 50 Hz Schutzart: IP65 Heizmantel: Standard Anschlüsse: 3/4" Innengewinde Muffen Betriebsdruck: 0-6 bar Temparatur: +10 bis +180°C mit Haltepratzen Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

Kantenspaltfilter AS175-FD Lebensmittel

Werkstoff Gehäuse: Edelstahl 1.4404/ 1.4571 Werkstoff Element: Edelstahl 1.4404 Werkstoff Schaber: Edelstahl 1.4310 Standard-Anschlüsse: Flansch DN80 Standard-Betriebsdruck: 0-10 bar Temparatur: +10 bis +80°C Entleerung: 2" Innengewinde Entlüftung: 1/8" im Deckel Spülanschluss: 1" Antrieb: Schnecken-Getriebemotor 400V, 50 Hz Schutzart: IP65 mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

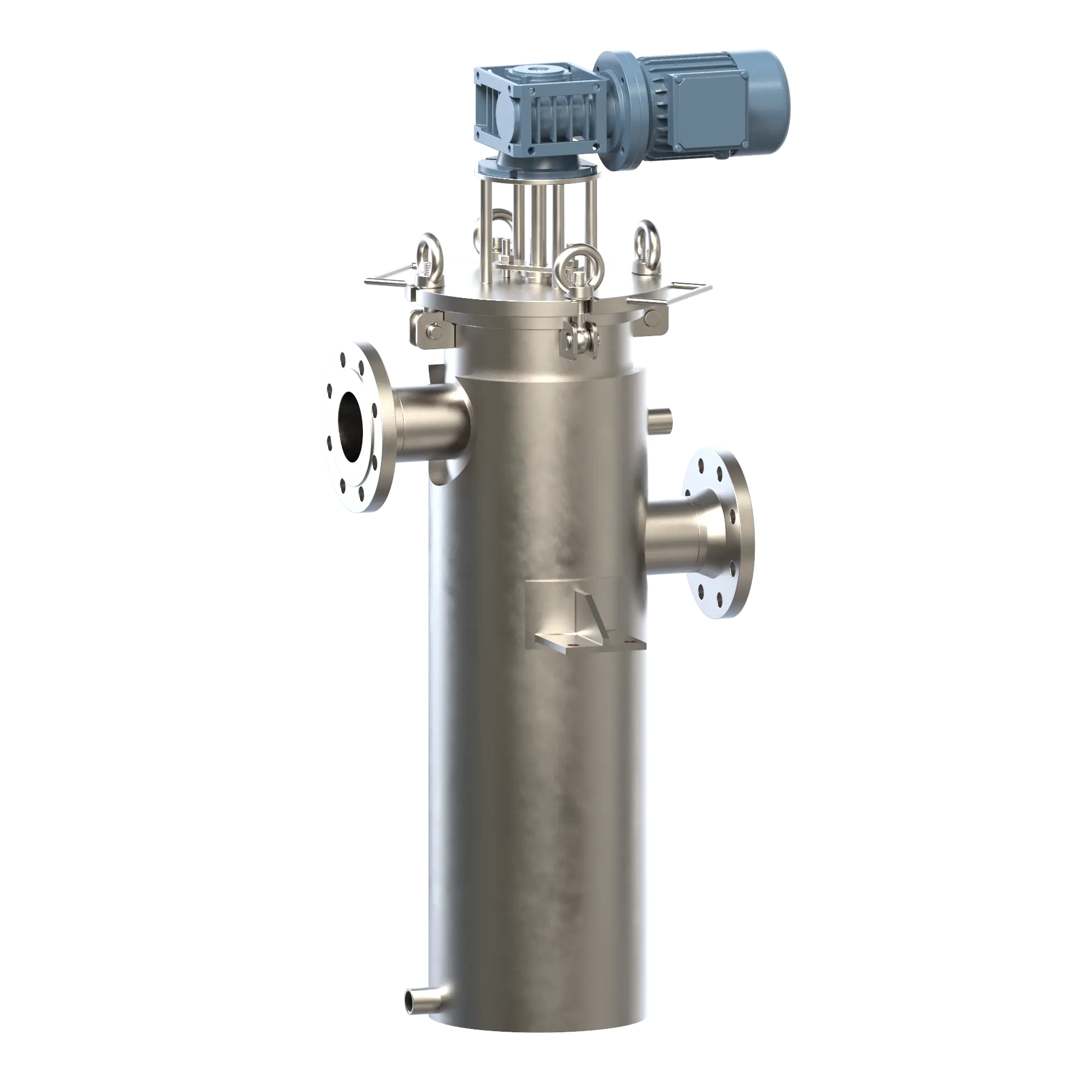

Kantenspaltfilter AS175-FD Lebensmittel Hzm.

Werkstoff Gehäuse: Edelstahl 1.4404/ 1.4571 Werkstoff Element: Edelstahl 1.4404 Werkstoff Schaber: Edelstahl 1.4310 Standard-Anschlüsse: Flansch DN80 Standard-Betriebsdruck: 0-10 bar Temparatur: +10 bis +180°C Entleerung: 2" Innengewinde Entlüftung: 1/8" im Deckel ohne Spülanschluss Antrieb: Schnecken-Getriebemotor 400V, 50 Hz Schutzart: IP65 Heizmantel: Standard Anschlüsse: 3/4" Innengewinde Muffen Betriebsdruck: 0-6 bar Temparatur: +10 bis +180°C mit Haltepratzen Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details
