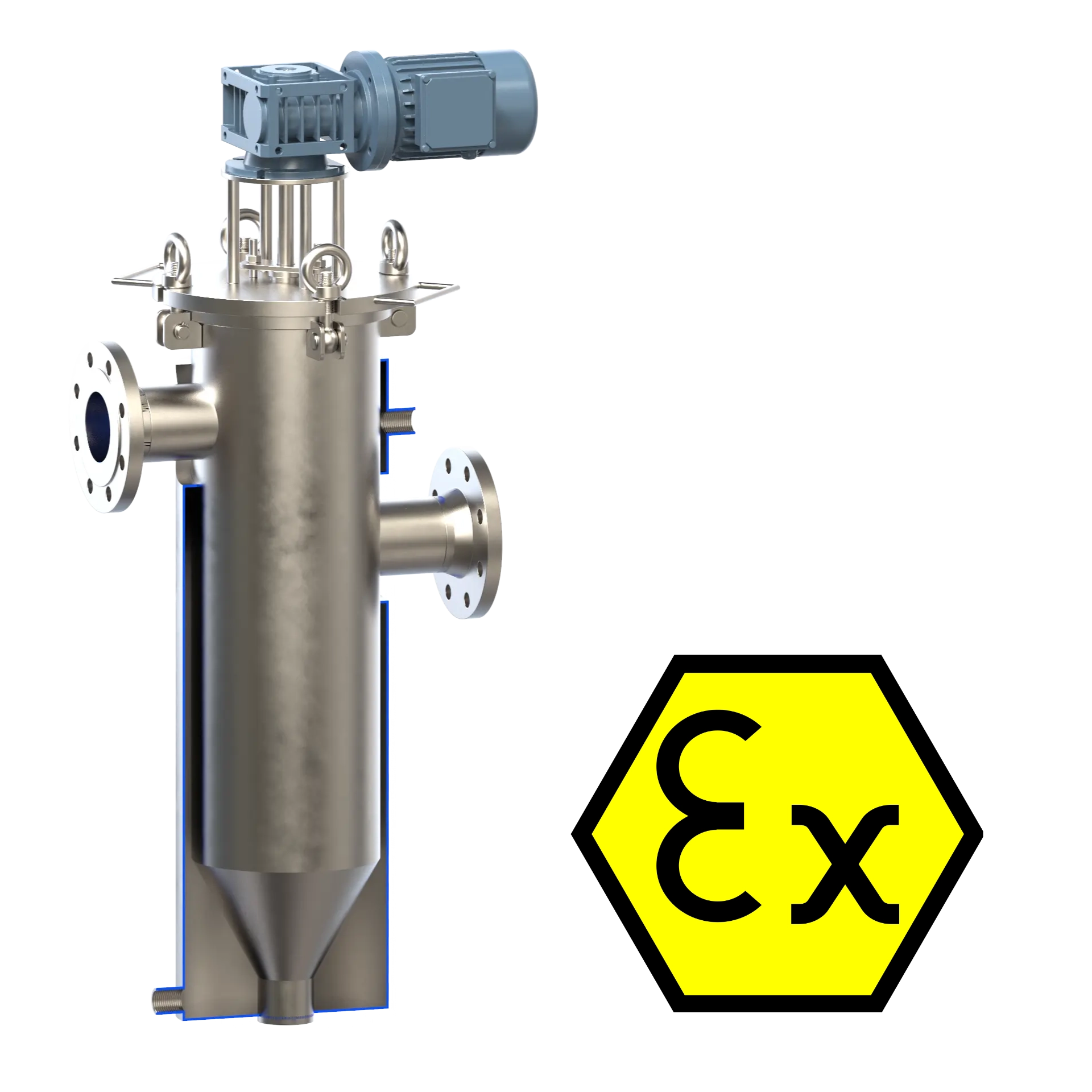

Kantenspaltfilter AS175-FD EX Hzm.

Artikelnr.: 99-175FD-EX-HZM.144

Verfügbar in 20 Tagen

Dichtungen
PTFE Teile

Preis nach Login

Produktdatenblätter

.PDF
Data sheet Wedge wire filter AS110-FD+AS175-FD
.PDF
Datenblatt Kantenspaltfilter AS110-FD+AS175-FD
Durchfluss max.: 35 m³/h (bei Wasser, Feinheit 100µm)
Optionen: ATEX mit Heizmantel
Anzahl Filterelemente: 1
Ausgang_Druckstufe: PN16
Ausgang_Größe: DN80
Ausgang_Nach: Flansch DIN EN 1092-1 Typ 11
Befestigung: 2 Haltepratzen
Besonderheiten: 2x 1/4" Muffe IG BSPP zur DP-Messung
Betriebsdruck_Max: 10 bar
Betriebsdruck_Min: 0 bar
Betriebstemperatur_Max: 180 °C
Betriebstemperatur_Min: 10 °C
Bezeichnung: AS175-FD
Eingang_Druckstufe: PN016
Eingang_Größe: DN80
Eingang_Nach: Flansch DIN EN 1092-1 Typ 11
Elektr. Motor: 400V
Entleerung_Größe: 2"
Entleerung_Nach: Innengewinde DIN ISO 228 G / BSPP
Entlüftung_Größe: 1/8"
Entlüftung_Nach: Innengewinde DIN ISO 228 G / BSPP
Feinheit: 25µm bis 3000µm (kundenseitig zu wählen)
Filterfläche: 1055 cm²
Gefertigt nach Druckgeräterichtlinie: 2014/68/EU Kategorie I, Modul A
Verschluss Gehäuse: Flanschdeckel
Volumen Gehäuse: 26,5 l
Werkstoff Gehäuse: Edelstahl 1.4404/1.4571
Werkstoff Innenteile: Edelstahl 1.4404
Werkstoff Schaberblech: Edelstahl 1.4310
Hauptgruppe: Kantenspaltfilter
Untergruppe: Kantenspaltfilter
Subgruppe: AS-FD
Produktinformationen "Kantenspaltfilter AS175-FD EX Hzm."
Werkstoff Gehäuse: Edelstahl 1.4404/ 1.4571
Werkstoff Element: Edelstahl 1.4404
Werkstoff Schaber: Edelstahl 1.4310
Anschlüsse: Flansch DN80
Betriebsdruck: 0-10 bar
Temperatur: +10 bis +180°C
Entleerung: 2" Innengewinde
Entlüftung: 1/8" im Deckel
ohne Spülanschluss
EX Antrieb: Schnecken-Getriebemotor 400V, 50 Hz
Ex-Schutz II 2 GExee II T4
Motor-Leistung: 0,12 KW
Drehmoment: 80 Nm
Schutzklasse: IP65
Drehzahl der AW: 9,2 r/min
Heizmantel:
Standard Anschlüsse: 3/4" Innengewinde Muffen
Betriebsdruck: 0-6 bar
Temparatur: +10 bis +180°C
mit Haltepratzen

Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A

->Hinweis: AS70 - 175 Bescheinigung für ATEX Zone 1 (Art.Nr.70-175-ATEX-Z1)
                 wird benötigt


Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Zubehör

AS-E4-01 Automatiksteuerung AS70-175
für Kantenspaltfilter Typ AS-70/110/175 auch -FD SPS-Steuerung mit 3,5" TFT TouchDisplay elektrischer Anschluss: 400 V Druckluft: 4 - 6 bar Dichtungen: PTFE inkl Schrägsitzventil 2" und Differenzdrucksensor Maße: 44x34x16 cm Gewicht: 6,60 kg Medium und Temperatur zu prüfen!
TA-01B Steuerung für AS70/110/175 | 230 V
für Kantenspaltfilter Typ AS-70/110/175 mit DigiTimer und Ablassventil 2" elektrischer Anschluss 110-240 V AC/DC Druckluft: 4 - 6 bar Dichtungen: PTFE Medium und Temperatur zu prüfen!
TA-01B Steuerung für AS70/110/175 | 24 V DC
für Kantenspaltfilter Typ AS-70/110/175 mit DigiTimer und Ablassventil 2" elektrischer Anschluss 10-48 V DC Druckluft: 4 - 6 bar Dichtungen: PTFE Medium und Temperatur zu prüfen!
AS70-175 Bescheinigung für ATEX Zone 1
Konformitätserklärung nach ATEX Zone 1 für AS70-175&AS110-FD+AS175-FD Kantenspaltfilter
