AS50

Der Einsatzbereich des AS50 liegt hauptsachlich bei Industrieanwendungen,
bei denen kein häufiges Öffnen und Reinigen des Filtergehäuses notwendig ist.
Der maximale Durchfluss beträgt bis zu 3,5 m³/h.

Der AS50 setzt sich aus folgenden Bestandteilen zusammen:

Filtergehäuse und Kopf
Zylinderförmiges Spaltrohrelement bzw. Lochblechelement
Schaberkorb mit Abstreifer
Getriebemotor

Die Entnahme des Filterelements erfolgt nach unten.

Technische Daten (Datenblatt) und weiterführende Informationen:

Datenblatt AS50

Kantenspaltfilter AS50/1

Werkstoff Sumpf / Kopf: Edelstahl 1.4571 / 1.4301 Werkstoff Innenteile: Edelstahl 1.4571 Anschlüsse: 1" Innengewinde Betriebsdruck: 0-16 bar Temperatur: +10 bis +80°C Entleerung: 3/4" Innengewinde Entlüftung: 1/8" Innengewinde Gewicht: ca. 12 kg Antrieb: Stirnrad-Getriebemotor 230/400V, 50 Hz Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

Kantenspaltfilter AS50/1 EX

Werkstoff Sumpf / Kopf: Edelstahl 1.4571 / 1.4301 Werkstoff Innenteile: Edelstahl 1.4571 Anschlüsse: 1" Innengewinde Betriebsdruck: 0-16 bar Temperatur: +10 bis +80°C Entleerung: 3/4" Innengewinde Entlüftung: 1/8" Innengewinde Gewicht: ca. 12 kg Antrieb: Schneckengetriebemotor Zone 1 erhöhte Sicherheit, Zündschutzart EEx-e-II, T1-T3, ATEX, ZONE 1 ; 21 Motor-Leistung: 0,13 KW 230/ 400 V , 50Hz. IP55 Drehmoment: 60 Nm Drehzahl der AW: 14 r/min Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 ->Hinweis: AS50 Bescheinigung für ATEX Zone 1 (Art.Nr.50-ATEX-Z1) wird benötigt Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

Kantenspaltfilter AS50/1 Lebensmittel

Werkstoff Sumpf / Kopf: Edelstahl 1.4571 / 1.4301 Werkstoff Innenteile: Edelstahl 1.4571 Anschlüsse: 1" Innengewinde Dichtungs Werkstoff: Silikon (FDA) PTFE Teile in Weiß Betriebsdruck: 0-16 bar Temperatur: +10 bis +80°C Entleerung: 3/4" Innengewinde Entlüftung: 1/8" Innengewinde Gewicht: ca. 12 kg Antrieb: Stirnrad-Getriebemotor 230/400V, 50 Hz Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

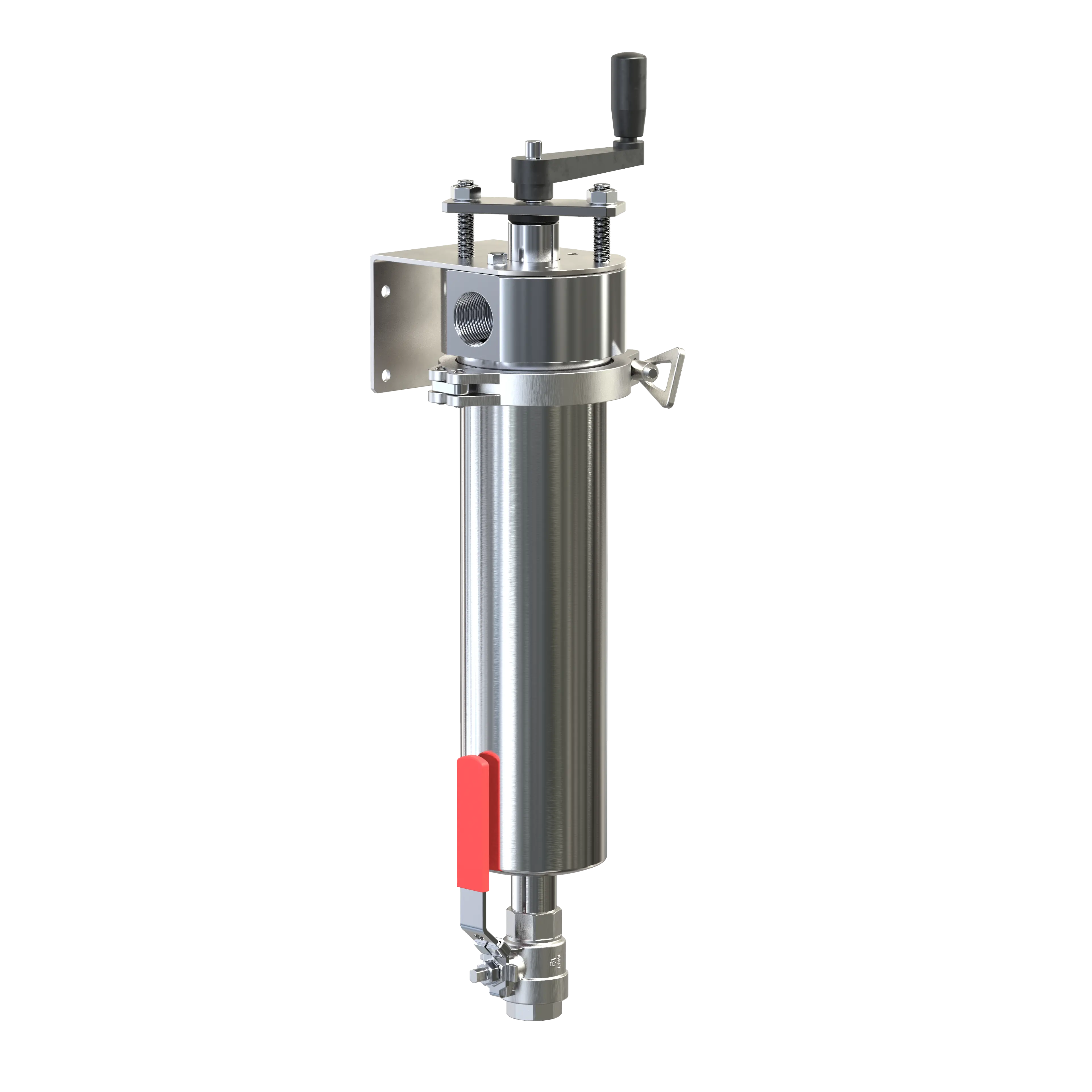

Kantenspaltfilter AS50/1 mit Handkurbel

Werkstoff Sumpf / Kopf: Edelstahl 1.4571 / 1.4301 Werkstoff Innenteile: Edelstahl 1.4571 Anschlüsse: 1" Innengewinde Betriebsdruck: 0-16 bar Temperatur: +10 bis +80°C Entleerung: 3/4" Innengewinde Entlüftung: 1/8" Innengewinde Gewicht: ca. 12 kg Antrieb: manuell per Handrad Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details
