| Durchfluss max.: | 3,5 m³/h (bei Wasser, Feinheit 100µm) |
|---|---|
| Optionen: | Lebensmittel |
| Anzahl Filterelemente: | 1 |
| Ausgang_Größe: | 1" |
| Ausgang_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Befestigung: | 4 x M6 Buchse |
| Besonderheiten: | mit Entlüftung und Entleerung |
| Betriebsdruck_Max: | 16 bar |
| Betriebsdruck_Min: | 0 bar |
| Betriebstemperatur_Max: | 80 °C |
| Betriebstemperatur_Min: | 10 °C |
| Bezeichnung: | AS50 |
| Eingang_Größe: | 1" |
| Eingang_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Elektr. Motor: | 400V |
| Entleerung_Größe: | 3/4" |
| Entleerung_Nach: | Außengewinde DIN ISO 228 G / BSPP |
|---|---|
| Entlüftung_Größe: | 1/8" |
| Entlüftung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Feinheit: | 25µm bis 3000µm (kundenseitig zu wählen) |
| Filterfläche: | 240 cm² |
| Gefertigt nach Druckgeräterichtlinie: | 2014/68/EU Artikel 4, Abs. 3 |
| Verschluss Gehäuse: | Spannklammer |
| Volumen Gehäuse: | 1,5 l |
| Werkstoff Dichtung: | Silikon (FDA) |
| Werkstoff Innenteile: | Edelstahl 1.4301 |
| Werkstoff Kopf: | Edelstahl 1.4404 |
| Werkstoff Schaberblech: | Edelstahl 1.4310 |
| Werkstoff Unterteil: | Edelstahl 1.4404/1.4571 |
| Hauptgruppe: | Kantenspaltfilter |
| Untergruppe: | Kantenspaltfilter |
| Subgruppe: | AS50 |
Produktinformationen "Kantenspaltfilter AS50/1 Lebensmittel"
Werkstoffe
Sumpf/ Kopf: Edelstahl 1.4571/ 1.4404
Innenteile: Edelstahl 1.4301
Spaltrohrelement: Edelstahl 1.4404
Schaberblech: Edelstahl 1.4310
Dichtungen: Silikon (FDA)
PTFE Teile: Virginales ungefülltes PTFE
Eingang: 1" Innengewinde DIN ISO 228 G / BSPP
Ausgang: 1" Innengewinde DIN ISO 228 G / BSPP
Entleerung: 3/4" Innengewinde DIN ISO 228 G / BSPP
Entlüftung: 1/8" Innengewinde DIN ISO 228 G / BSPP
Betriebsdruck: 0 bis +16 bar
Betriebstemp.: +10 bis +80°C
Gewicht: ca. 12 kg
Antrieb: Stirnrad-Getriebemotor 230/400V, 50 Hz
Schutzart: IP54
Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3
Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)
Sumpf/ Kopf: Edelstahl 1.4571/ 1.4404
Innenteile: Edelstahl 1.4301
Spaltrohrelement: Edelstahl 1.4404
Schaberblech: Edelstahl 1.4310
Dichtungen: Silikon (FDA)
PTFE Teile: Virginales ungefülltes PTFE
Eingang: 1" Innengewinde DIN ISO 228 G / BSPP
Ausgang: 1" Innengewinde DIN ISO 228 G / BSPP
Entleerung: 3/4" Innengewinde DIN ISO 228 G / BSPP
Entlüftung: 1/8" Innengewinde DIN ISO 228 G / BSPP
Betriebsdruck: 0 bis +16 bar
Betriebstemp.: +10 bis +80°C
Gewicht: ca. 12 kg
Antrieb: Stirnrad-Getriebemotor 230/400V, 50 Hz
Schutzart: IP54
Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3
Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)
Zubehör

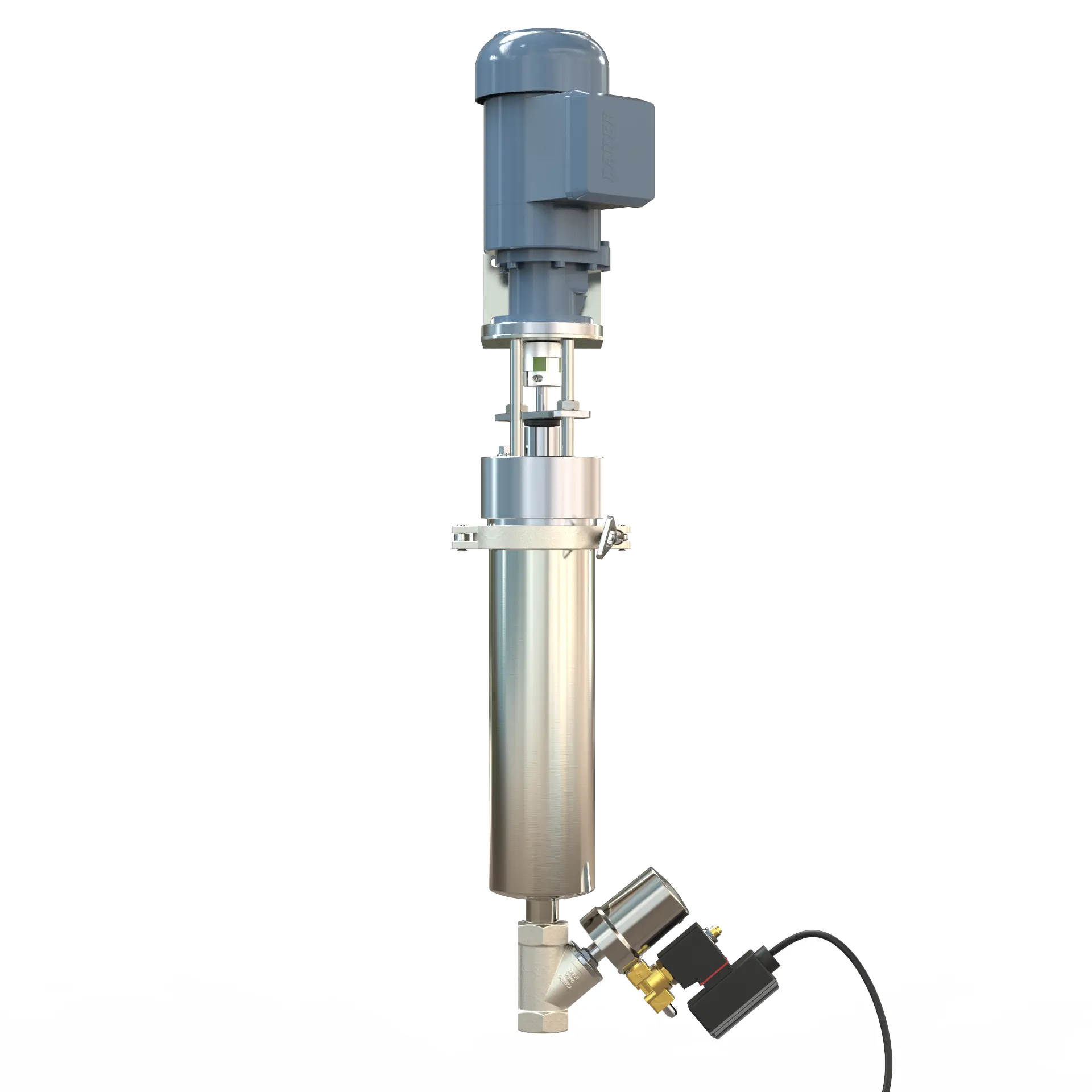

TA-01B Steuerung für AS50 | 230 V
für Kantenspaltfilter Typ AS-50
mit DigiTimer und Ablassventil 3/4"
elektrischer Anschluss
110-240 V AC/DC
Druckluft: 4 - 6 bar
Dichtungen: PTFE
Medium und Temperatur
zu prüfen!
TA-01B Steuerung für AS50 | 24 V DC
für Kantenspaltfilter Typ AS-50
mit DigiTimer und Ablassventil 3/4"
elektrischer Anschluss
10-48 V DC
Druckluft: 4 - 6 bar
Dichtungen: PTFE
Medium und Temperatur
zu prüfen!

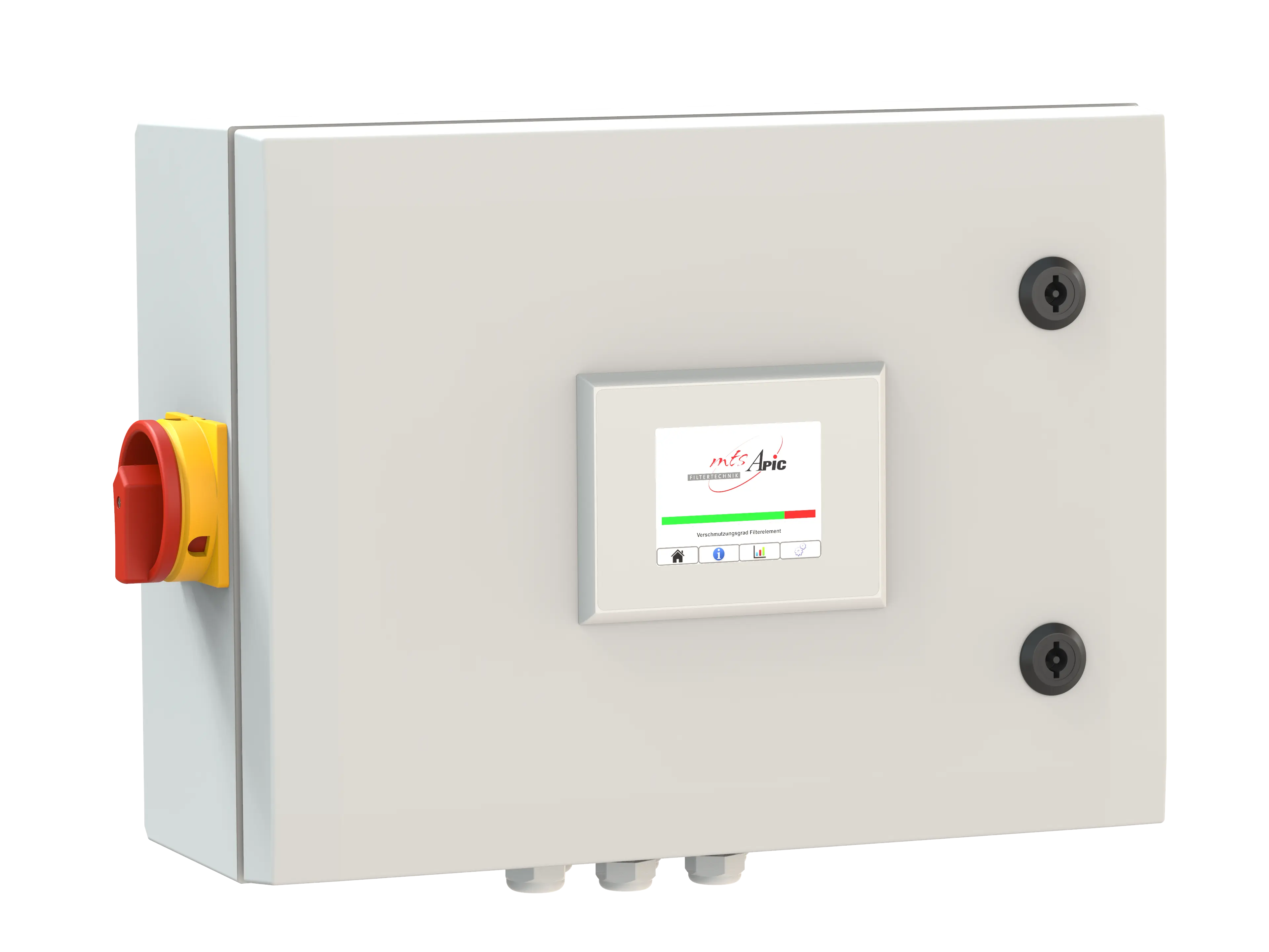

AS-E4-01 Automatiksteuerung AS50
für Kantenspaltfilter Typ AS-50
SPS-Steuerung mit 3,5" TFT TouchDisplay
elektrischer Anschluss: 400 V
Druckluft: 4 - 6 bar
Dichtungen: PTFE
inkl Schrägsitzventil 3/4"
und Differenzdrucksensor
Maße: 44x34x16 cm
Gewicht: 6,60 kg
Medium und Temperatur
zu prüfen!
