F503-C7

Artikelnr.: 15-8587.2

1 Einheiten verfügbar

Weitere verfügbar in spätestens 27 Tagen

Dichtungen

EPDM (FDA)

EPDM (Standard)

FEP/Silikon

FEP/Viton

Perbunan

Silikon

Viton

Preis nach Login

Produktdatenblätter

15-8587_0_Datenblatt_Kerzenfiltergehäuse_F501 F502_011.23.03

15-8587_0_Data sheet_Cartridge filter housing_F501 F502_011.23.03

Adapter:	Code 7 (226/Fin)
Anzahl Filterelemente:	1
Ausgang_Größe:	1"
Ausgang_Nach:	Innengewinde DIN ISO 228 G / BSPP
Befestigung:	4 x M6 Buchse
Besonderheiten:	mit Entlüftung
Betriebsdruck_Max:	16 bar
Betriebsdruck_Min:	0 bar
Betriebstemperatur_Max:	80 °C
Betriebstemperatur_Min:	5 °C
Bezeichnung:	Kerzenfiltergehäuse aus Edelstahl
Eingang_Größe:	1"
Eingang_Nach:	Innengewinde DIN ISO 228 G / BSPP
Entleerung_Größe:	3/8"

Entleerung_Nach:	Innengewinde DIN ISO 228 G / BSPP
Entlüftung_Größe:	1/4"
Entlüftung_Nach:	Innengewinde DIN ISO 228 G / BSPP
Filterelementlänge:	29 1/4" - 30"
Gefertigt nach Druckgeräterichtlinie:	2014/68/EU Artikel 4, Abs. 3
Oberfläche Unterteil Außen:	elektropoliert
Verschluss Gehäuse:	Spannklammer
Werkstoff Innenteile:	Edelstahl
Werkstoff Kopf:	Edelstahl 1.4401
Werkstoff Unterteil:	Edelstahl 1.4404
Hauptgruppe:	Kerzenfiltergehäuse
Untergruppe:	Kerzenfiltergehäuse Edelstahl
Subgruppe:	F501 + F502

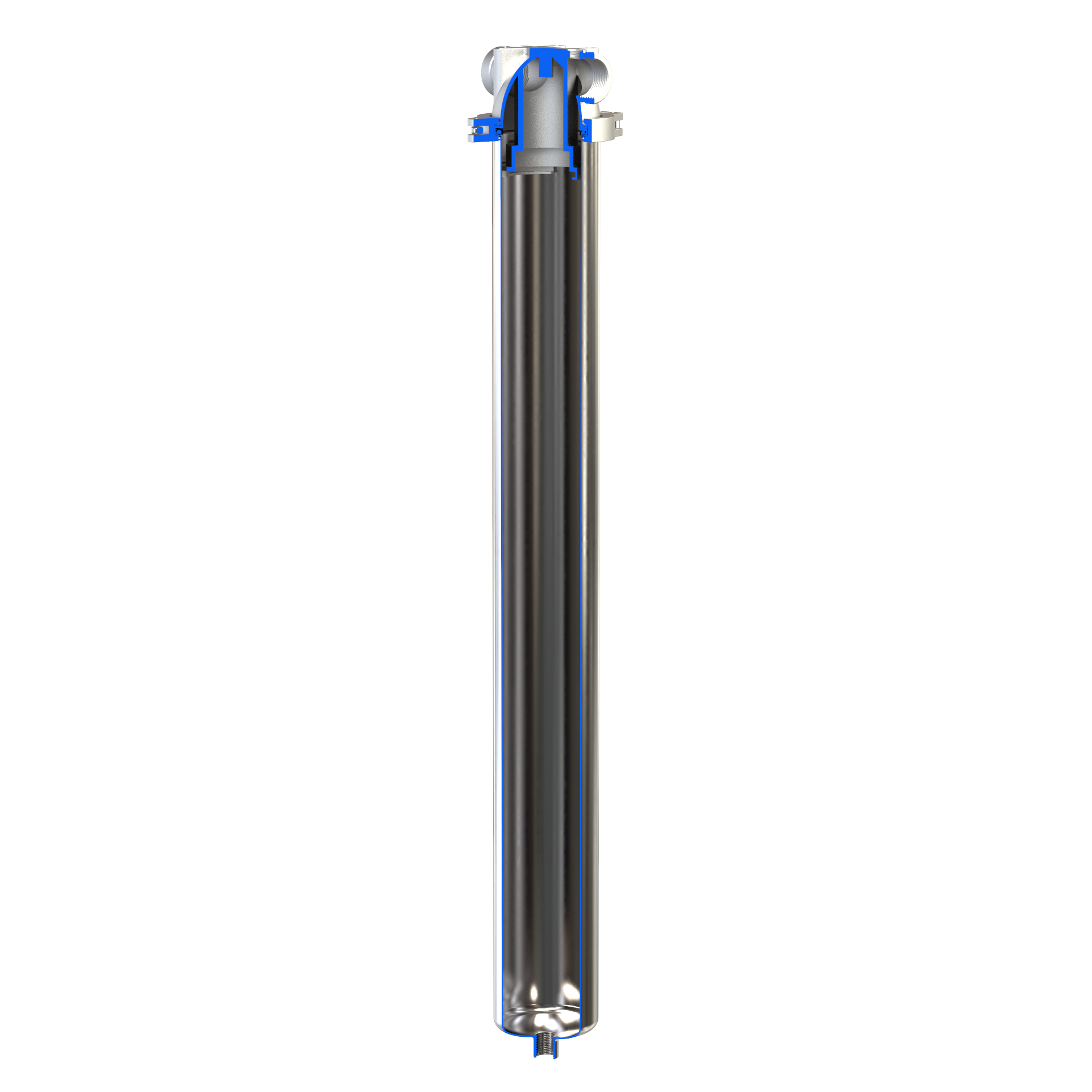

Produktinformationen "F503-C7"

Kerzenfiltergehäuse aus Edelstahl
Werkstoff Kopf: 1.4401
Werkstoff Unterteil: 1.4404, außen elektropoliert
Innenteile: Edelstahl
Adapter: Code 7 (226/Fin)
Ein-/Ausgang: 1" Innengewinde
Entlüftung: 2x 1/4" Innengewinde
Ablass: 3/8" Innengewinde
Länge Filterelement: 1 x 29 1/4" oder 30"
Betriebsdruck: max. 16 bar bei 80°C

Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Zubehör

AT+F501+F502 Haltewinkel

mit Schrauben Werkstoff: Edelstahl 1.4301

6,80 €*

Details

Montagekit Differenzdruckanzeiger F501/F502 L->R

Durchfluß von Links nach Rechts Kit zur Montage eines Differenzdruckanzeigers für F501/F502 Gehäuse. Werkstoff: 1.4571/1.4301

161,20 €*

Details

Differenzdruckanzeiger MAG-25-2 Viton

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Viton Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*

Details

Differenzdruckanzeiger MAG-25-2 Perbunan

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Perbunan Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

417,78 €*

Details

Entleerungsventil 3/8" mit Schlauchtülle 10 mm

für F501, F502, AT-Gehäuse Werkstoff: Edelstahl mit Abdichtband

22,80 €*

Details

Entlüftungsventil 1/4" mit Schlauchtülle 8 mm

für F501, F502, BF3+4, BFG-N Werkstoff: Edelstahl mit Abdichtband

22,70 €*

Details

Differenzdruckanzeiger MAG-25-2 Silikon

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Silikon Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*

Details

Differenzdruckanzeiger MAG-25-2 EPDM

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 400 bar Betriebstemperatur max.: 80°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): EPDM Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*

Details

Edelstahl-Filterelemente

MS-762-150-F-RS-C7

Dichtungen: EPDM (FDA)

Filterelement aus Edelstahl Werkstoff: 1.4571/1.4401 Feinheit: 150 µm Länge: 762 mm Adapter: Code 7 (226 / Fin) Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar inkl. Rückspülstütze

580,00 €*

Details

MS-762-5-PL-RS-C7

Dichtungen: Viton

Filterelement aus Edelstahl Plissierte Ausführung Werkstoff: 1.4301 Feinheit: 5 µm Länge: 762 mm Differenzdruck: max. 4 Bar Adapter: Code 7 (226/Fin) mit Rückspülstütze

Details

Meltblown-Filterelemente

STA 10-30P7E

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 10 µm Länge: 30" Adapter: Code 7 (226/Fin) Dichtung: EPDM

53,40 €*

Details

STC 3-30P7S

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 3 µm Länge: 30" Adapter: Code 7 (226/Fin) Dichtung: Silikon

31,40 €*

Details

STC 5-30P7E

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 5 µm Länge: 30" Adapter: Code 7 Dichtung: EPDM

30,90 €*

Details

Gefaltete Filterelemente

TG-730-005-1

Tiefenfilterelement gefaltet Werkstoff: komplett Polypropylen Feinheit: 0.5 µm Länge: 30" Adapter: Code 7 (226/Fin) Dichtung: EPDM

165,90 €*

Details

Endstellenfilter

GR25-B-730-002-1

Membranfilterelement Werkstoff Filtermedium: Polyethersulfon-Membran Werkstoff Stützkern/Endkappen: Polypropylen Feinheit: 0,2 µm absolut Länge: 30" Adapter: Code 7 (226/Fin) Dichtung: EPDM

Details
