F502-C3

Artikelnr.: 15-8575.2

Versandkostenfrei

Nicht verfügbar

Weitere verfügbar in spätestens 20 Tagen

Dichtungen

EPDM (FDA)

EPDM (Standard)

FEP/Silikon

FEP/Viton

Perbunan

Silikon

Viton

Preis nach Login

Produktdatenblätter

Datenblatt Kerzenfiltergehäuse F501+F502

Adapter:	Code 3 (222/Flach)
Anzahl Filterelemente:	1
Ausgang_Größe:	1"
Ausgang_Nach:	Innengewinde DIN ISO 228 G / BSPP
Befestigung:	4 x M6 Buchse
Besonderheiten:	mit Entlüftung
Betriebsdruck_Max:	16 bar
Betriebsdruck_Min:	0 bar
Betriebstemperatur_Max:	80 °C
Betriebstemperatur_Min:	5 °C
Bezeichnung:	Kerzenfiltergehäuse aus Edelstahl
Eingang_Größe:	1"
Eingang_Nach:	Innengewinde DIN ISO 228 G / BSPP
Entleerung_Größe:	3/8"

Entleerung_Nach:	Innengewinde DIN ISO 228 G / BSPP
Entlüftung_Größe:	1/4"
Entlüftung_Nach:	Innengewinde DIN ISO 228 G / BSPP
Filterelementlänge:	20"
Gefertigt nach Druckgeräterichtlinie:	2014/68/EU Artikel 4, Abs. 3
Oberfläche Unterteil Außen:	elektropoliert
Verschluss Gehäuse:	Spannklammer
Werkstoff Innenteile:	Edelstahl
Werkstoff Kopf:	Edelstahl 1.4401
Werkstoff Unterteil:	Edelstahl 1.4404
Hauptgruppe:	Kerzenfiltergehäuse
Untergruppe:	Kerzenfiltergehäuse Edelstahl
Subgruppe:	F501 + F502

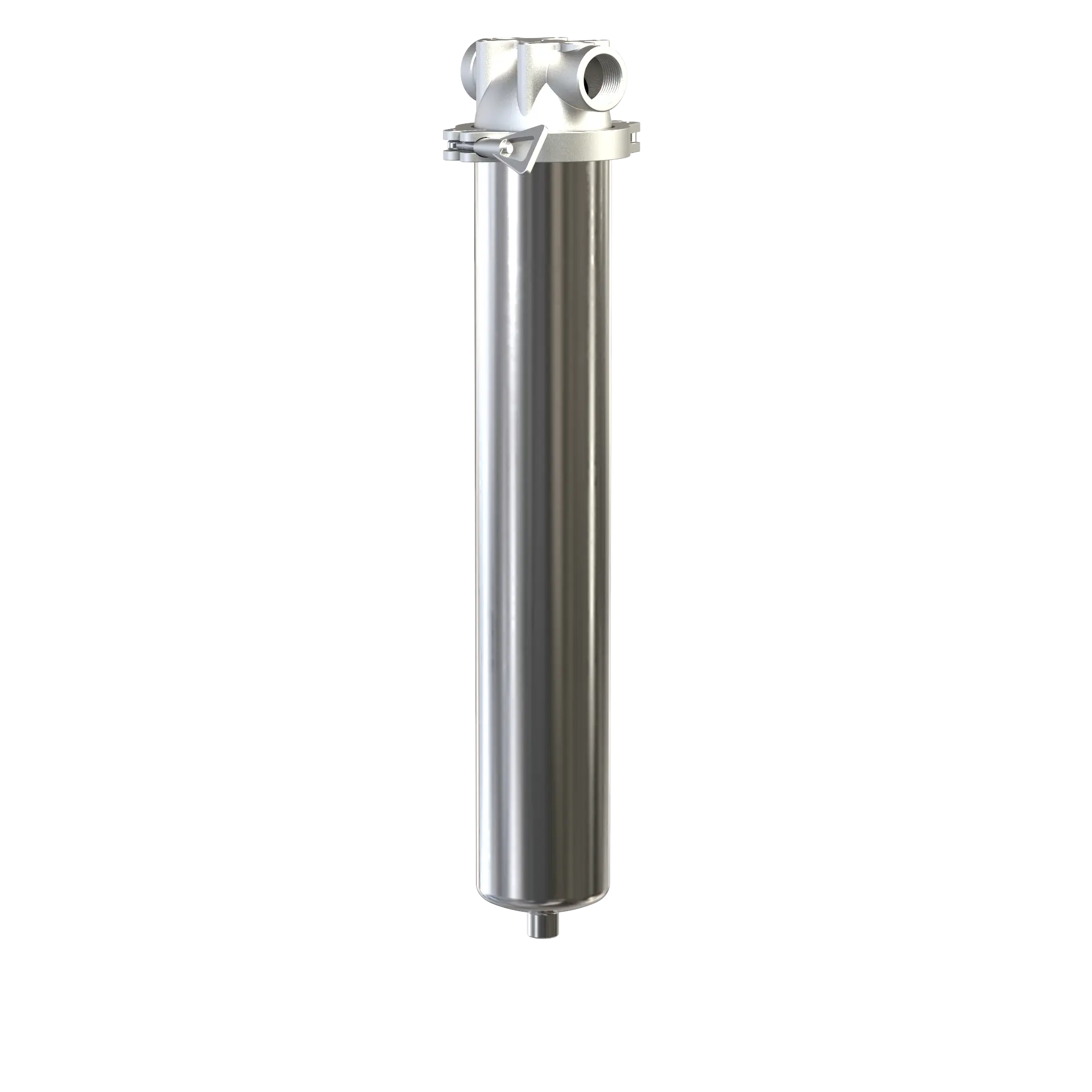

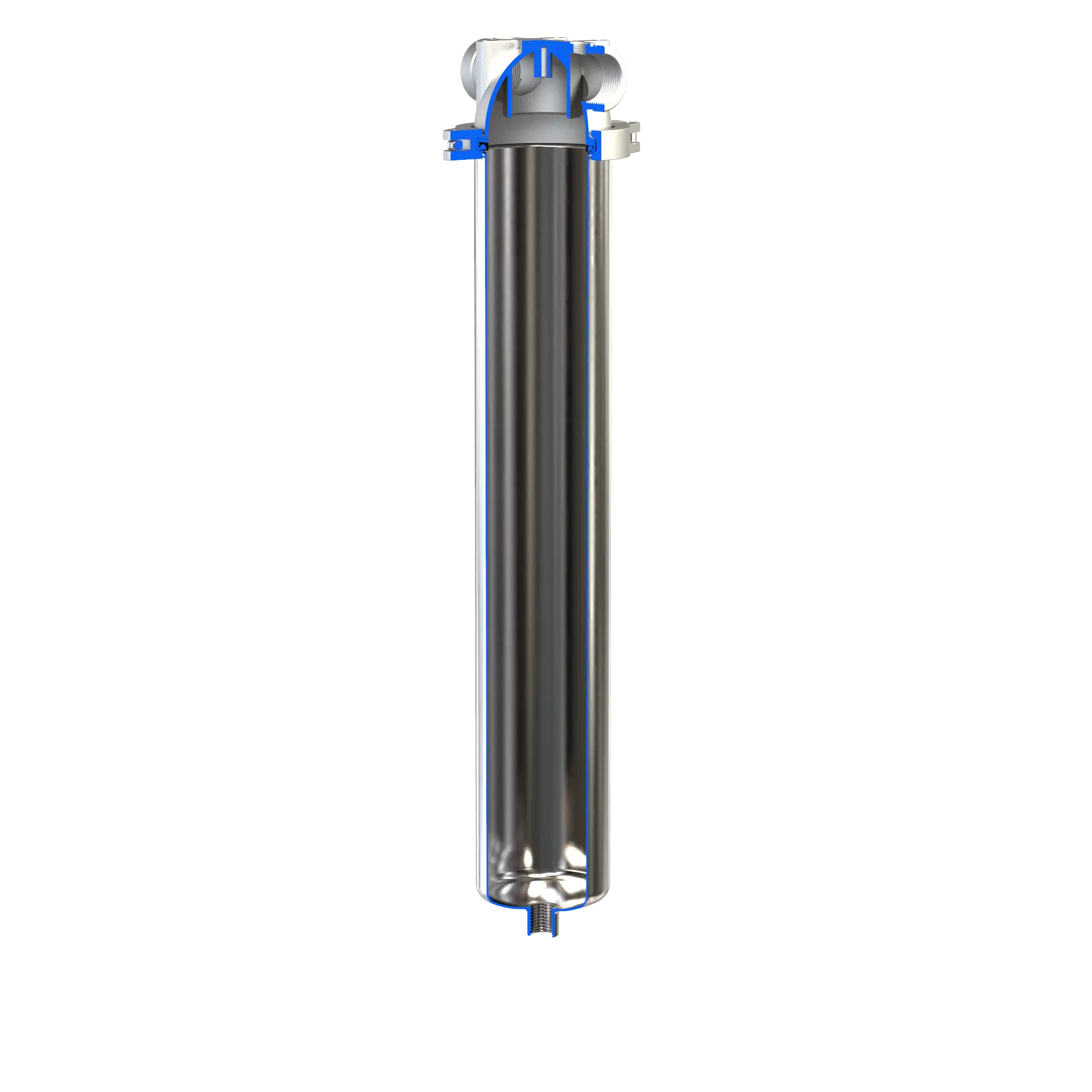

Produktinformationen "F502-C3"

Kerzenfiltergehäuse aus Edelstahl
Werkstoff Kopf: 1.4401
Werkstoff Unterteil: 1.4404, außen elektropoliert
Innenteile: Edelstahl
Adapter: Code 3 (222/Flach)
Ein-/Ausgang: 1" Innengewinde
Entlüftung: 2x 1/4" Innengewinde
Ablass: 3/8" Innengewinde
Länge Filterelement: 1 x 20"
Betriebsdruck: max. 16 Bar bei 80°C

Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Zubehör

AT+F501+F502 Haltewinkel

mit Schrauben Werkstoff: Edelstahl 1.4301

6,80 €*

Details

Entlüftungsventil 1/4" mit Schlauchtülle 8 mm

für F501, F502, BF3+4, BFG-N Werkstoff: Edelstahl mit Abdichtband

22,70 €*

Details

Differenzdruckanzeiger MAG-25-2 Perbunan

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Perbunan Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

417,78 €*

Details

Entleerungsventil 3/8" mit Schlauchtülle 10 mm

für F501, F502, AT-Gehäuse Werkstoff: Edelstahl mit Abdichtband

22,80 €*

Details

Differenzdruckanzeiger MAG-25-2 Silikon

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Silikon Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*

Details

Differenzdruckanzeiger MAG-25-2 Viton

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Viton Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*

Details

Differenzdruckanzeiger MAG-25-2 EPDM

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 400 bar Betriebstemperatur max.: 80°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): EPDM Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*

Details

Meltblown-Filterelemente

STA 0.5-20P3E

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 0,5 µm Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

61,40 €*

Details

STA 1-20P3E

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 1 µm Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

47,30 €*

Details

STA 10-20P3E

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 10 µm Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

36,00 €*

Details

STA 100-20P3E

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 100 µm Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

34,30 €*

Details

STA 3-20P3E

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 3 µm Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

42,80 €*

Details

STA 3-20P3S

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 3 µm Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: Silikon

42,80 €*

Details

STA 3-20P3V

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 3 µm Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: Viton

52,70 €*

Details

STA 5-20P3E

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 5 µm Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

38,30 €*

Details

STC 5-20P3E

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 5 µm Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

21,20 €*

Details

Gefaltete Filterelemente

PG-10320-002-0

PG-Filterelement Werkstoff: komplett Polypropylen Feinheit: 0,2 µm Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: Perbunan

Details

PG-10320-005-1

PG-Filterelement Werkstoff: komplett Polypropylen Feinheit: 0,5 µm Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

Details

PM-10320-002-1

Werkstoff: komplett Polypropylen Feinheit: 0,2 µm Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

54,70 €*

Details

PM-10320-010-1

Werkstoff: komplett Polypropylen Feinheit: 1,0 µm Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

40,60 €*

Details

TG-320-030-1

Tiefenfilterelement gefaltet Werkstoff: komplett Polypropylen Feinheit: 3 µm Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

95,20 €*

Details

TG-320-050-1

Tiefenfilterelement gefaltet Werkstoff: komplett Polypropylen Feinheit: 5 µm Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

87,80 €*

Details

Endstellenfilter

GR25-E-320-0003-1

Membranfilterelement Werkstoff Filtermedium: Polyethersulfon-Membran Werkstoff Stützkern/Endkappen: Polypropylen Feinheit: 0,03 µm absolut Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

Details

GR25-E-320-001-1

Membranfilterelement Werkstoff Filtermedium: Polyethersulfon-Membran Werkstoff Stützkern/Endkappen: Polypropylen Feinheit: 0,1 µm absolut Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

Details

GR25-E-320-002-1

Membranfilterelement Werkstoff Filtermedium: Polyethersulfon-Membran Werkstoff Stützkern/Endkappen: Polypropylen Feinheit: 0,2 µm absolut Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

Details

GR25-W-320-001-1

Membranfilterelement Werkstoff Filtermedium: Polyethersulfon-Membran Werkstoff Stützkern/Endkappen: Polypropylen Feinheit: 0,1 µm Abscheidegrad: 99,98 % Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

Details

GR25-W-320-002-1

Membranfilterelement Werkstoff Filtermedium: Polyethersulfon-Membran Werkstoff Stützkern/Endkappen: Polypropylen Feinheit: 0,2 µm Abscheidegrad: 99,98 % Länge: 20" Adapter: Code 3 (222/Flach) Dichtung: EPDM

Details
