F501-DOE

Artikelnr.: 15-8511.2

Versandkostenfrei

Nicht verfügbar

Weitere verfügbar in spätestens 28 Tagen

Dichtungen

EPDM (FDA)

EPDM (Standard)

FEP/Silikon

FEP/Viton

Perbunan

Silikon

Viton

Preis nach Login

Produktdatenblätter

Datenblatt Kerzenfiltergehäuse F501+F502

Adapter:	DOE (Flachdichtung)
Anzahl Filterelemente:	1
Ausgang_Größe:	1"
Ausgang_Nach:	Innengewinde DIN ISO 228 G / BSPP
Befestigung:	4 x M6 Buchse
Besonderheiten:	mit Entlüftung
Betriebsdruck_Max:	16 bar
Betriebsdruck_Min:	0 bar
Betriebstemperatur_Max:	80 °C
Betriebstemperatur_Min:	5 °C
Bezeichnung:	Kerzenfiltergehäuse aus Edelstahl
Eingang_Größe:	1"
Eingang_Nach:	Innengewinde DIN ISO 228 G / BSPP
Entleerung_Größe:	3/8"

Entleerung_Nach:	Innengewinde DIN ISO 228 G / BSPP
Entlüftung_Größe:	1/4"
Entlüftung_Nach:	Innengewinde DIN ISO 228 G / BSPP
Filterelementlänge:	9 3/4" - 10"
Gefertigt nach Druckgeräterichtlinie:	2014/68/EU Artikel 4, Abs. 3
Oberfläche Unterteil Außen:	elektropoliert
Verschluss Gehäuse:	Spannklammer
Werkstoff Innenteile:	Edelstahl
Werkstoff Kopf:	Edelstahl 1.4401
Werkstoff Unterteil:	Edelstahl 1.4404
Hauptgruppe:	Kerzenfiltergehäuse
Untergruppe:	Kerzenfiltergehäuse Edelstahl
Subgruppe:	F501 + F502

Produktinformationen "F501-DOE"

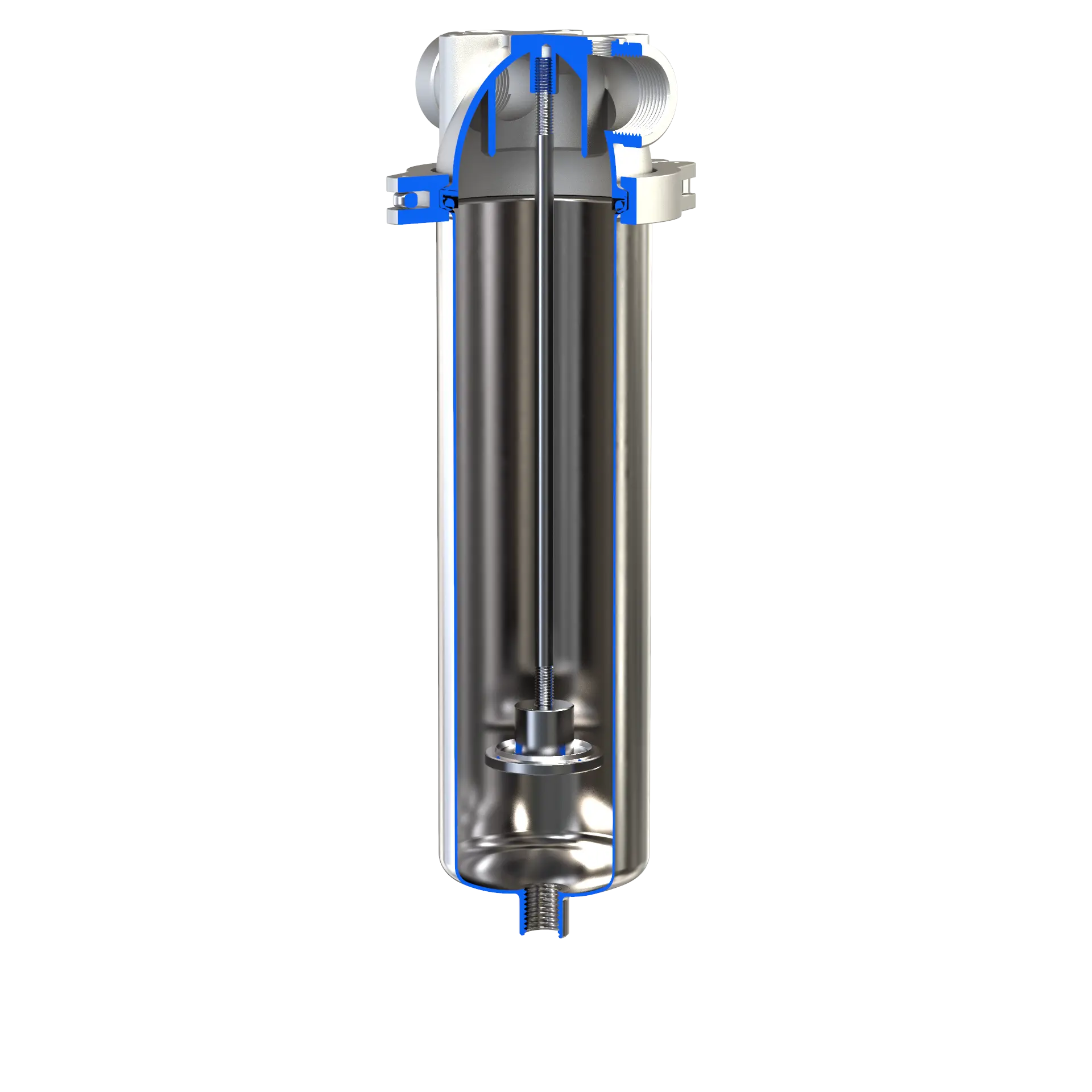

Kerzenfiltergehäuse aus Edelstahl
Werkstoff Kopf: 1.4401
Werkstoff Unterteil: 1.4404, außen elektropoliert
Innenteile: Edelstahl
Adapter: DOE (Flachdichtung)
Ein-/Ausgang: 1" Innengewinde
Entlüftung: 2x 1/4" Innengewinde
Ablass: 3/8" Innengewinde
Länge Filterelement: 1 x 9 3/4" oder 10"
Betriebsdruck: max. 16 Bar bei 80°C

Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Zubehör

Differenzdruckanzeiger MAG-25-2 EPDM

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 400 bar Betriebstemperatur max.: 80°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): EPDM Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*

Details

Differenzdruckanzeiger MAG-25-2 Perbunan

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Perbunan Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

417,78 €*

Details

Differenzdruckanzeiger MAG-25-2 Viton

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Viton Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*

Details

Entleerungsventil 3/8" mit Schlauchtülle 10 mm

für F501, F502, AT-Gehäuse Werkstoff: Edelstahl mit Abdichtband

22,80 €*

Details

AT+F501+F502 Haltewinkel

mit Schrauben Werkstoff: Edelstahl 1.4301

6,80 €*

Details

Entlüftungsventil 1/4" mit Schlauchtülle 8 mm

für F501, F502, BF3+4, BFG-N Werkstoff: Edelstahl mit Abdichtband

22,70 €*

Details

Differenzdruckanzeiger MAG-25-2 Silikon

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Silikon Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*

Details

Edelstahl-Filterelemente

MS-248-100-WD

Dichtungen: Viton

Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 100 µm Länge: 248 mm

163,80 €*

Details

MS-248-150

Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 150 µm Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

109,80 €*

Details

MS-248-2

Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 2 µm (nominal) Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

165,90 €*

Details

MS-248-25

Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 25 µm Länge: 248 mm Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

116,80 €*

Details

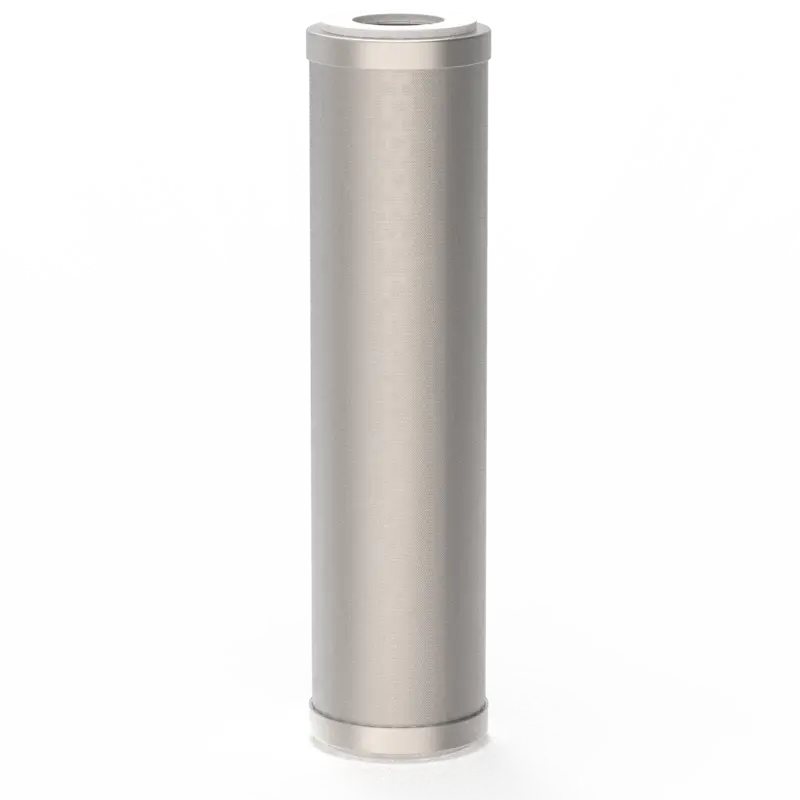

MS-248-250

Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 250 µm Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

109,80 €*

Details

MS-248-3

Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 3 µm Länge: 248 mm Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

172,50 €*

Details

MS-248-300

Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 300 µm Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

109,80 €*

Details

MS-248-50

Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 50 µm Länge: 248 mm Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

112,70 €*

Details

MS-248-500

Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 500 µm Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

109,80 €*

Details

Meltblown-Filterelemente

STA 0.5-10NN

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 0,5 µm Länge: 10" Adapter: DOE Dichtung: keine

27,70 €*

Details

STA 10-10NN

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 10 µm Länge: 10" Adapter: DOE Dichtung: keine

14,50 €*

Details

STA 120-10NN

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 120 µm Innendurchmesser: 25,4 mm Außendurchmesser: 63,5 mm Länge: 10" Adapter: DOE Dichtung: keine FDA-Zertifikat

7,00 €*

Details

STA 3-10NN

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 3 µm Länge: 10" Adapter: DOE Dichtung: keine

18,40 €*

Details

STA 5-10NN

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 5 µm Länge: 10" Adapter: DOE Dichtung: keine

16,20 €*

Details

STA 50-10NN

Meltblown-Filterelement mit 99,9% Abscheideleistung Werkstoff: komplett Polypropylen Feinheit: 50 µm Länge: 10" Adapter: DOE Dichtung: keine

10,30 €*

Details

STA-0,5-10 Filterelement

Länge: 10" Feinheit: 0,5 µm Adapter: DOE

Details

STC 0.5-10NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 0,5 µm Länge: 10" Adapter: DOE Dichtung: keine

8,80 €*

Details

STC 0.5-9.75NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 0,5 µm Länge: 9 3/4" Adapter: DOE Dichtung: keine

8,80 €*

Details

STC 1-10NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 1 µm Länge: 10" Adapter: DOE Dichtung: keine

7,00 €*

Details

STC 10-10NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 10 µm Länge: 10" Adapter: DOE Dichtung: keine

6,40 €*

Details

STC 20-10NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 20 µm Länge: 10" Adapter: DOE Dichtung: keine

6,40 €*

Details

STC 5-10NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 5 µm Länge: 10" Adapter: DOE Dichtung: keine

6,40 €*

Details

STC 50-10NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 50 µm Länge: 10" Adapter: DOE Dichtung: keine

5,60 €*

Details

STC 75-10NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 75 µm Länge: 10" Adapter: DOE Dichtung: keine

5,60 €*

Details

Gefaltete Filterelemente

PM-10110-002-0

Werkstoff: komplett Polypropylen Feinheit: 0,2 µm Länge: 10" Adapter: DOE Dichtung: Perbunan

31,60 €*

Details

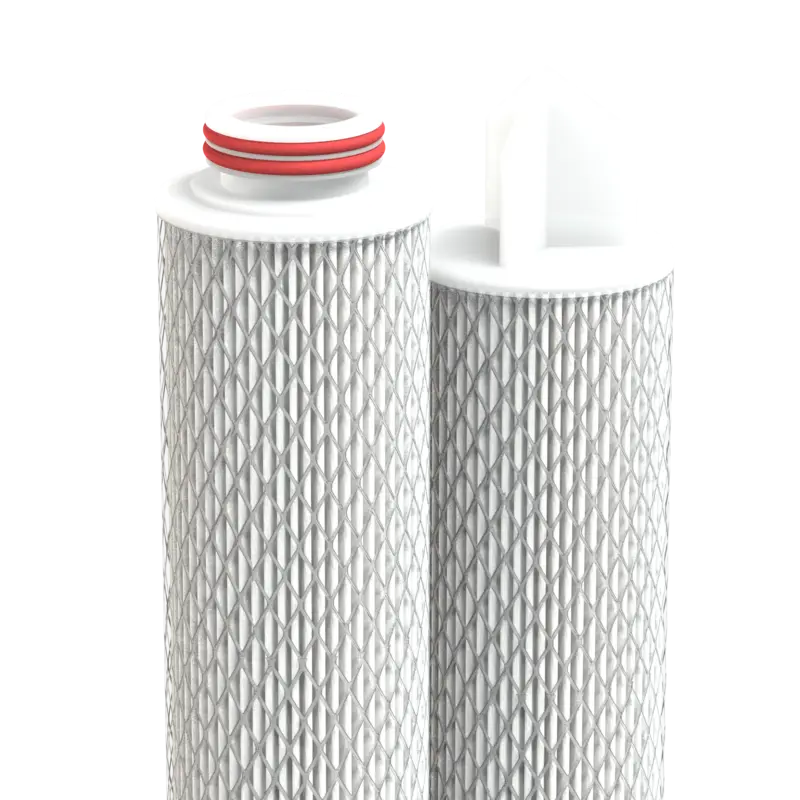

PM-10110-004-2

Werkstoff: komplett Polypropylen Feinheit: 0,45 µm Länge: 10" Adapter: DOE Dichtung: Silikon

23,90 €*

Details

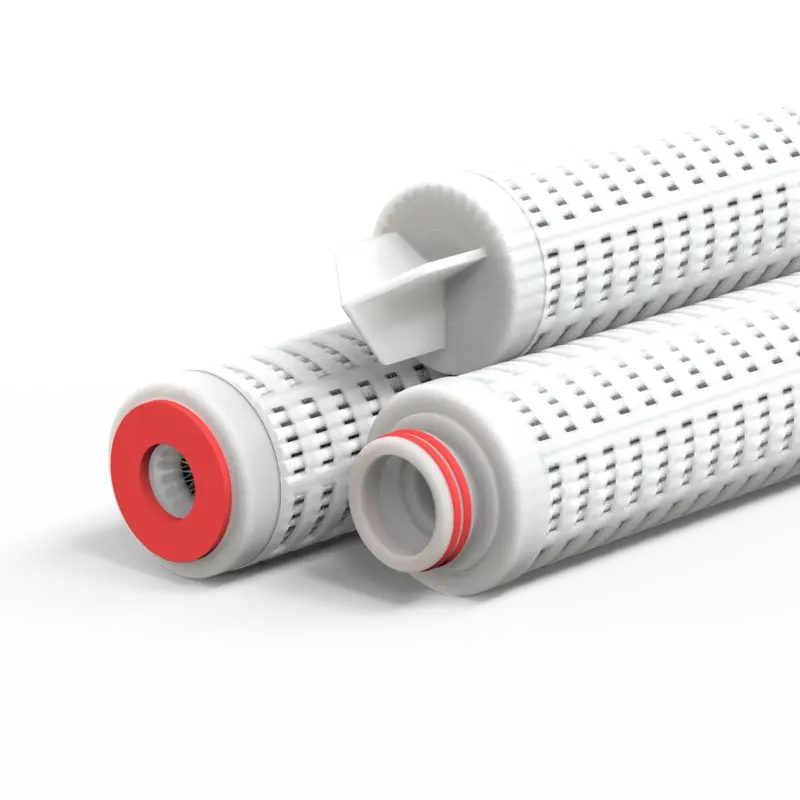

TG-110-010-1

Tiefenfilterelement gefaltet Werkstoff: komplett Polypropylen Feinheit: 1 µm Länge: 10" Adapter: DOE Dichtung: EPDM

47,50 €*

Details

TG-110-100-0

Tiefenfilterelement gefaltet Werkstoff: komplett Polypropylen Feinheit: 10 µm Länge: 10" Adapter: DOE Dichtung: Perbunan

42,70 €*

Details

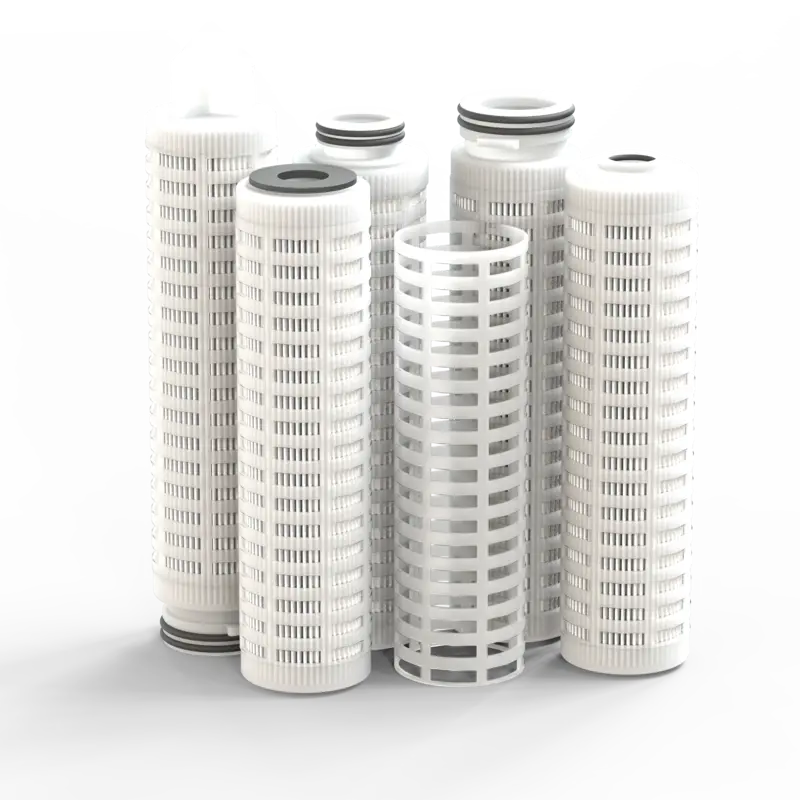

Endstellenfilter

GR25-W-110-002-1

Membranfilterelement Werkstoff Filtermedium: Polyethersulfon-Membran Werkstoff Stützkern/Endkappen: Polypropylen Feinheit: 0,2 µm Abscheidegrad: 99,98 % Länge: 10" Adapter: DOE Dichtung: EPDM

Details
