BFG-N-DX

Die BFG-N-DX Duplexanlagen basieren auf unseren BFG-N Beutelfiltergehäusen. Hierfür werden zwei BFG-N Gehäuse in Reihe gestellt und mit Rohrleitungen verbunden.

Die schraubbaren Rohrleitungen bieten absolute Flexibilität bei der Konfiguration. BFG-N-DX Duplexanlagen sind so konzipiert, dass vier unterschiedliche Anschlussvarianten umgesetzt werden können. So kann, je nach Kundenanforderung, immer die passende Ausführung montiert werden.

Es besteht die Möglichkeit die BFG-N-DX Duplexanlagen mit oder ohne Absperrklappen zu wählen. Wenn Redundanz oder der Wechsel der Filterbeutel ohne Anlagenstillstand Teil der Anforderung ist, empfiehlt sich die Ausführung mit Absperrklappen.

Durchfluss:	Bis zu 70 m³/h
Max. Betriebsdruck:	10 bar

Technische Daten (Datenblatt) und weiterführende Informationen:

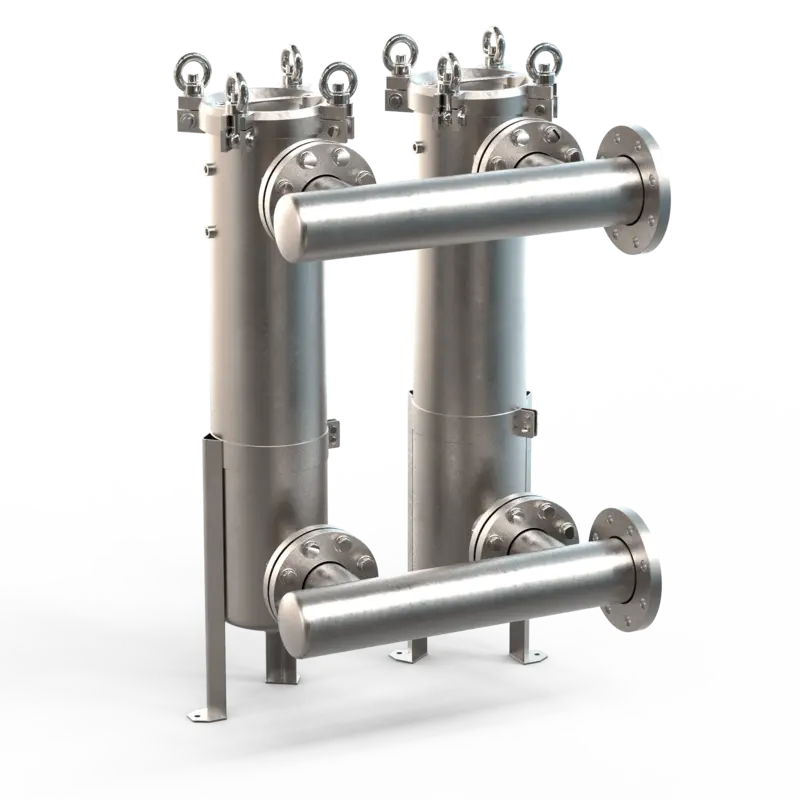

BFG-N-DX-100

Dichtung: EPDM (FDA) | Werkstoff: V4A

Duplex Beutelfilteranlage Größe 2 Anschlussflansche DN100 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN80 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN100 (Edelstahl 316L) 1x Anschluss Losflansch DN100 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Filtergehäuse. 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details

BFG-N-DX-100

Dichtung: Viton | Werkstoff: V2A

Duplex Beutelfilteranlage Größe 2 Anschlussflansche DN100 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN80 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN100 (Edelstahl 316L) 1x Anschluss Losflansch DN100 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Filtergehäuse. 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details

BFG-N-DX-100

Dichtung: Viton | Werkstoff: V4A

Duplex Beutelfilteranlage Größe 2 Anschlussflansche DN100 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN80 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN100 (Edelstahl 316L) 1x Anschluss Losflansch DN100 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Filtergehäuse. 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details

BFG-N-DX-100

Dichtung: EPDM (FDA) | Werkstoff: V2A

Duplex Beutelfilteranlage Größe 2 Anschlussflansche DN100 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN80 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN100 (Edelstahl 316L) 1x Anschluss Losflansch DN100 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Filtergehäuse. 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details

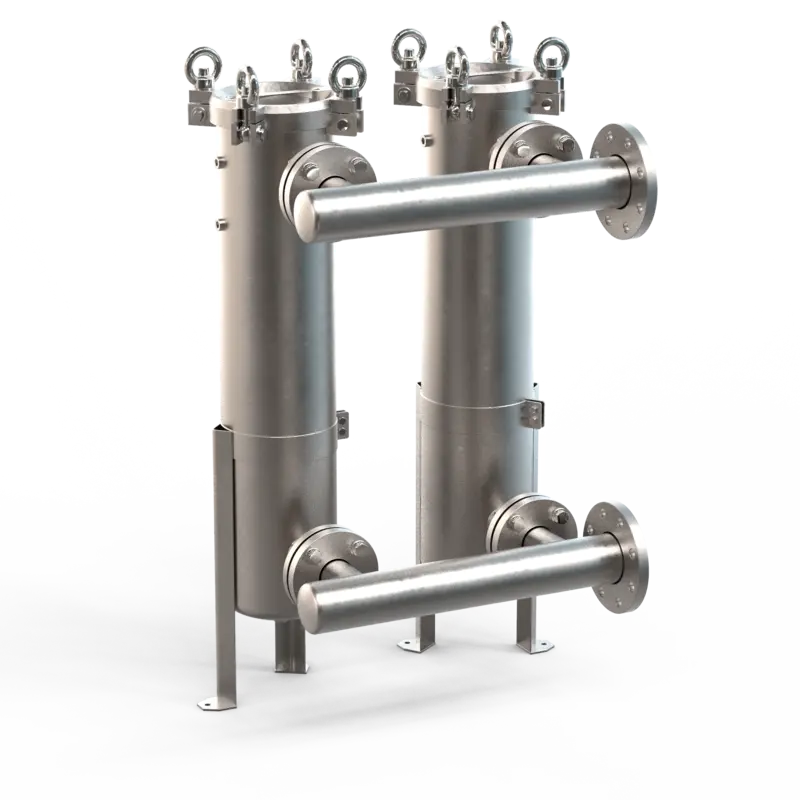

BFG-N-DX-80

Dichtung: EPDM (FDA) | Werkstoff: V2A

Duplex Beutelfilteranlage Größe 2 Anschlussflansche DN80 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN50 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN80 (Edelstahl 316L) 1x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN50 nach DIN 1092-1 zur Anbindung an die Filtergehäuse. 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details

BFG-N-DX-80

Dichtung: Viton | Werkstoff: V2A

Duplex Beutelfilteranlage Größe 2 Anschlussflansche DN80 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN50 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN80 (Edelstahl 316L) 1x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN50 nach DIN 1092-1 zur Anbindung an die Filtergehäuse. 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details

BFG-N-DX-80

Dichtung: EPDM (FDA) | Werkstoff: V4A

Duplex Beutelfilteranlage Größe 2 Anschlussflansche DN80 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN50 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN80 (Edelstahl 316L) 1x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN50 nach DIN 1092-1 zur Anbindung an die Filtergehäuse. 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details

BFG-N-DX-80

Dichtung: Viton | Werkstoff: V4A

Duplex Beutelfilteranlage Größe 2 Anschlussflansche DN80 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN50 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN80 (Edelstahl 316L) 1x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN50 nach DIN 1092-1 zur Anbindung an die Filtergehäuse. 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details

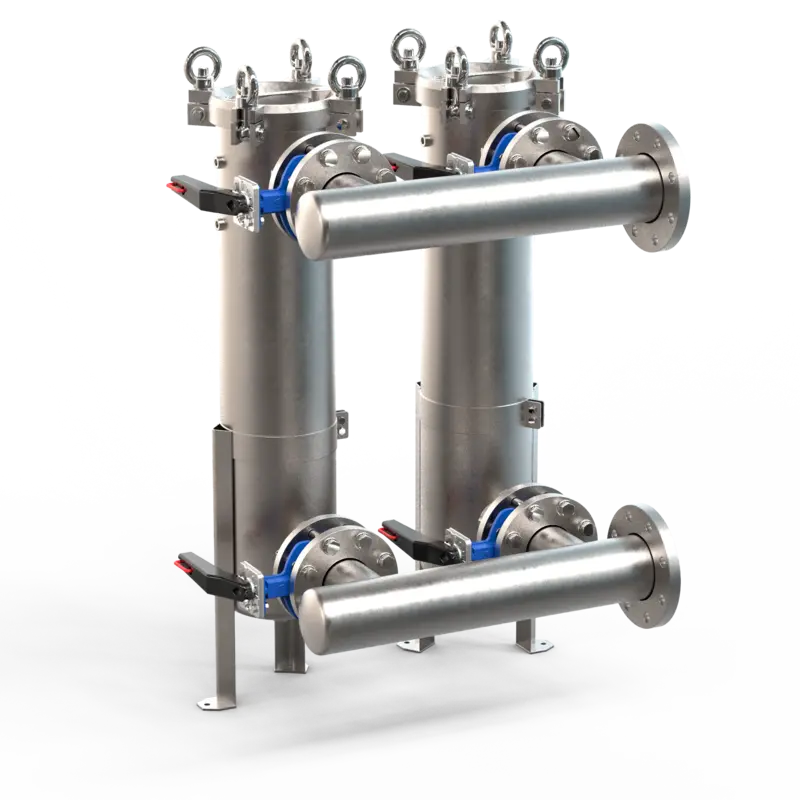

BFG-N-DX-K100

Dichtung: EPDM (FDA) | Werkstoff: V2A

Duplex Beutelfilteranlage Größe 2 mit Absperrklappen Anschlussflansche DN100 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN80 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN100 (Edelstahl 316L) 1x Anschluss Losflansch DN100 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Filtergehäuse 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers 4x Absperrklappe DN80 PN10/16 Edelstahl 1.4408 inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details

BFG-N-DX-K100

Dichtung: Viton | Werkstoff: V4A

Duplex Beutelfilteranlage Größe 2 mit Absperrklappen Anschlussflansche DN100 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN80 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN100 (Edelstahl 316L) 1x Anschluss Losflansch DN100 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Filtergehäuse 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers 4x Absperrklappe DN80 PN10/16 Edelstahl 1.4408 inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details

BFG-N-DX-K100

Dichtung: Viton | Werkstoff: V2A

Duplex Beutelfilteranlage Größe 2 mit Absperrklappen Anschlussflansche DN100 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN80 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN100 (Edelstahl 316L) 1x Anschluss Losflansch DN100 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Filtergehäuse 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers 4x Absperrklappe DN80 PN10/16 Edelstahl 1.4408 inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details

BFG-N-DX-K100

Dichtung: EPDM (FDA) | Werkstoff: V4A

Duplex Beutelfilteranlage Größe 2 mit Absperrklappen Anschlussflansche DN100 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN80 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN100 (Edelstahl 316L) 1x Anschluss Losflansch DN100 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Filtergehäuse 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers 4x Absperrklappe DN80 PN10/16 Edelstahl 1.4408 inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details

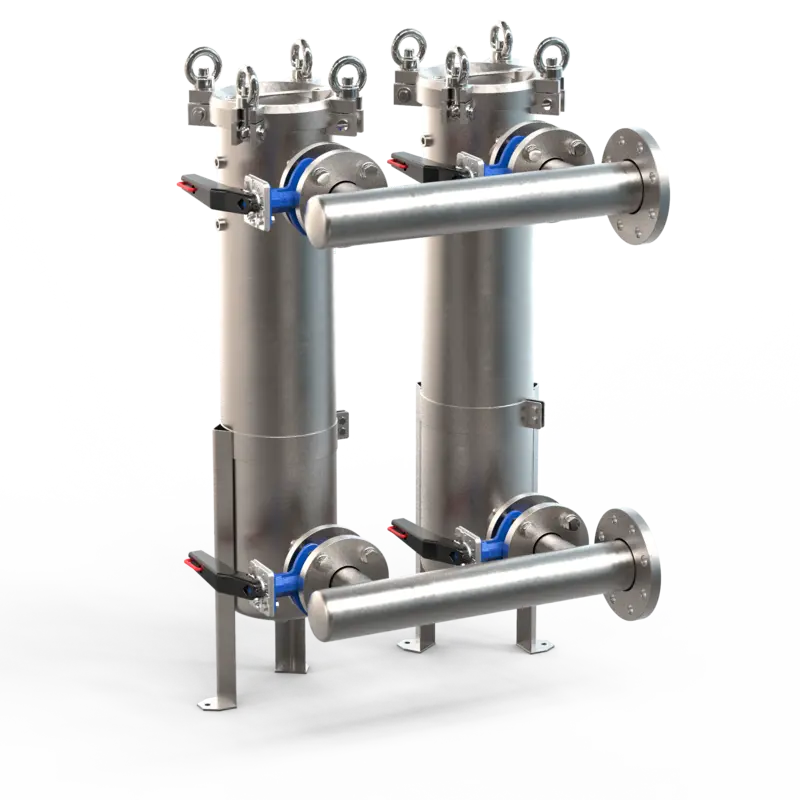

BFG-N-DX-K80

Dichtung: Viton | Werkstoff: V4A

Duplex Beutelfilteranlage Größe 2 mit Absperrklappen Anschlussflansche DN80 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN50 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN80 (Edelstahl 316L) 1x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN50 nach DIN 1092-1 zur Anbindung an die Filtergehäuse. 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers 4x Absperrklappe DN50 PN10/16 Edelstahl 1.4408 inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details

BFG-N-DX-K80

Dichtung: EPDM (FDA) | Werkstoff: V4A

Duplex Beutelfilteranlage Größe 2 mit Absperrklappen Anschlussflansche DN80 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN50 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN80 (Edelstahl 316L) 1x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN50 nach DIN 1092-1 zur Anbindung an die Filtergehäuse. 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers 4x Absperrklappe DN50 PN10/16 Edelstahl 1.4408 inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details

BFG-N-DX-K80

Dichtung: EPDM (FDA) | Werkstoff: V2A

Duplex Beutelfilteranlage Größe 2 mit Absperrklappen Anschlussflansche DN80 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN50 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN80 (Edelstahl 316L) 1x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN50 nach DIN 1092-1 zur Anbindung an die Filtergehäuse. 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers 4x Absperrklappe DN50 PN10/16 Edelstahl 1.4408 inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details

BFG-N-DX-K80

Dichtung: Viton | Werkstoff: V2A

Duplex Beutelfilteranlage Größe 2 mit Absperrklappen Anschlussflansche DN80 bestehend aus: 2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2 Oberfläche: glasperlengestrahlt Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl) Ein-/Ausgang: Flansch DN50 nach DIN 1092-1 seitlich untereinander Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief) 1 x 1/4" BSPP Innengewinde Entleerung: 1/2" BSPP Innengewinde Betriebsdruck: max. 10 Bar bei 80°C Filterfläche: 2x 0,5 m² mit Fußgestell Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3 2x Rohrleitungen DN80 (Edelstahl 316L) 1x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Gesamtanlage 2x Anschluss Losflansch DN50 nach DIN 1092-1 zur Anbindung an die Filtergehäuse. 2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers 4x Absperrklappe DN50 PN10/16 Edelstahl 1.4408 inkl. Montagematerial Die Filteranlage wird demontiert geliefert. Das Set beinhaltet alle Materialien um die Anlage zu montieren.

Details
