| Ausführung: | Duplex |
|---|---|
| Ausgang_Druckstufe: | PN16 |
| Ausgang_Größe: | DN80 |
| Ausgang_Nach: | Flansch DIN EN 1092-1 Typ 11 |
| Befestigung: | inkl. Fußgestell 2-beinig |
| Besonderheiten: | inkl. Absperrklappen |
| Betriebsdruck_Max: | 10 bar |
| Betriebsdruck_Min: | 0 bar |
| Betriebstemperatur_Max: | 80 °C |
| Betriebstemperatur_Min: | 5 °C |
| Bezeichnung: | BFG-N Duplex |
| Eingang_Druckstufe: | PN016 |
| Eingang_Größe: | DN80 |
| Eingang_Nach: | Flansch DIN EN 1092-1 Typ 11 |
|---|---|
| Entleerung_Größe: | 1/2" |
| Entleerung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Entlüftung_Größe: | 1/4" |
| Entlüftung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Filterfläche: | 1,00 m² |
| Gefertigt nach Druckgeräterichtlinie: | 2014/68/EU Artikel 4, Abs. 3 |
| Größe Filtereinsätze: | 2 |
| Verschluss Gehäuse: | Augenschrauben+Ringmuttern VA |
| Hauptgruppe: | Beutelfiltergehäuse |
| Untergruppe: | Beutelfiltergehäuse Edelstahl |
| Subgruppe: | BFG Duplex |
Produktinformationen "BFG-N-DX-K80"

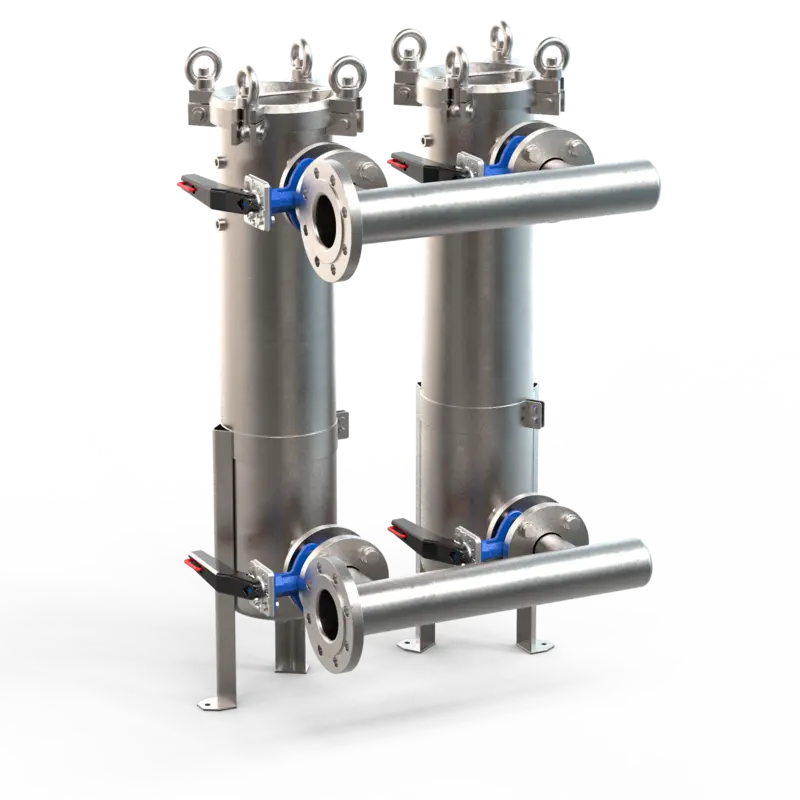

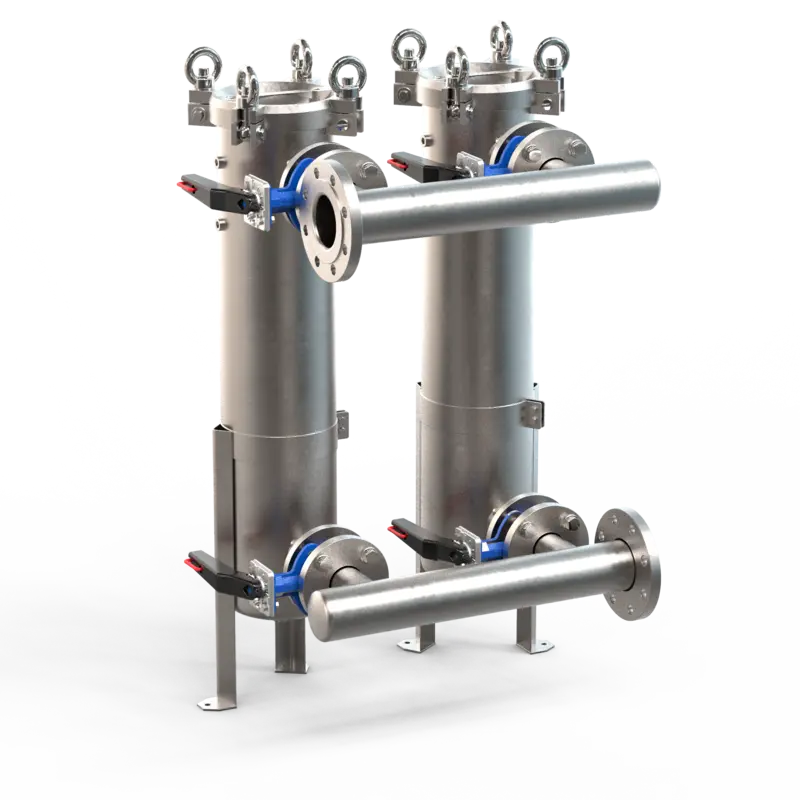

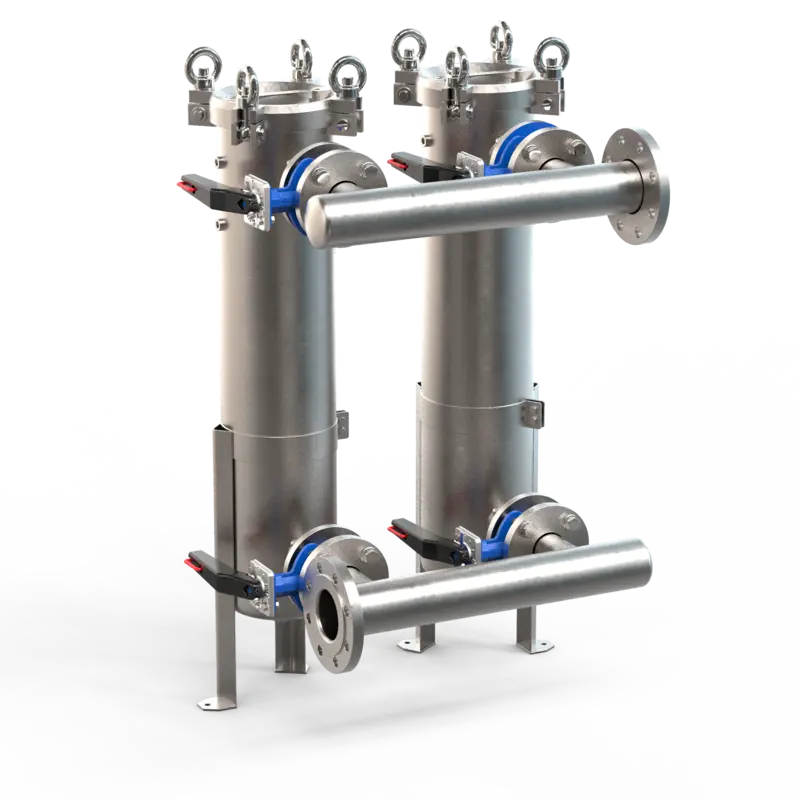

Duplex Beutelfilteranlage Größe 2 mit Absperrklappen
Anschlussflansche DN80
bestehend aus:
2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2
Oberfläche: glasperlengestrahlt
Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl)
Ein-/Ausgang: Flansch DN50 nach DIN 1092-1 seitlich untereinander
Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief)
1 x 1/4" BSPP Innengewinde
Entleerung: 1/2" BSPP Innengewinde
Betriebsdruck: max. 10 Bar bei 80°C
Filterfläche: 2x 0,5 m²
mit Fußgestell
Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3
2x Rohrleitungen DN80 (Edelstahl 316L)
1x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Gesamtanlage
2x Anschluss Losflansch DN50 nach DIN 1092-1 zur Anbindung an die Filtergehäuse.
2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers
4x Absperrklappe DN50 PN10/16 Edelstahl 1.4408
inkl. Montagematerial
Die Filteranlage wird demontiert geliefert.
Das Set beinhaltet alle Materialien um die Anlage zu montieren.
Anschlussflansche DN80
bestehend aus:
2 Stück in Reihe gestellte Beutelfiltergehäuse Größe 2
Oberfläche: glasperlengestrahlt
Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl)
Ein-/Ausgang: Flansch DN50 nach DIN 1092-1 seitlich untereinander
Entlüftung: 1x 3/8" BSPP Innengewinde mit Senkung (ø 25mm, 2mm tief)
1 x 1/4" BSPP Innengewinde
Entleerung: 1/2" BSPP Innengewinde
Betriebsdruck: max. 10 Bar bei 80°C
Filterfläche: 2x 0,5 m²
mit Fußgestell
Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3
2x Rohrleitungen DN80 (Edelstahl 316L)
1x Anschluss Losflansch DN80 nach DIN 1092-1 zur Anbindung an die Gesamtanlage
2x Anschluss Losflansch DN50 nach DIN 1092-1 zur Anbindung an die Filtergehäuse.
2x 1/4" BSPP Innengewinde zur Anbindung eines Differenzdruckanzeigers
4x Absperrklappe DN50 PN10/16 Edelstahl 1.4408
inkl. Montagematerial
Die Filteranlage wird demontiert geliefert.
Das Set beinhaltet alle Materialien um die Anlage zu montieren.
Zubehör
Reduzierung DN80 auf DN50 mit Flanschen
Reduzierung DN80 auf DN50 mit Flanschen
Werkstoff: Edelstahl 316
Anschluss: Losflansch gedreht nach EN1092-1 PN16
ohne Schrauben und Dichtungen
