Beutelfiltergehäuse aus Edelstahl
Der Vorteil von Edelstahlgehäusen liegt in deren robusten Bauweise sowie einer höheren Temperatur- und Druckbeständigkeit im Vergleich zu Kunststoffgehäusen.

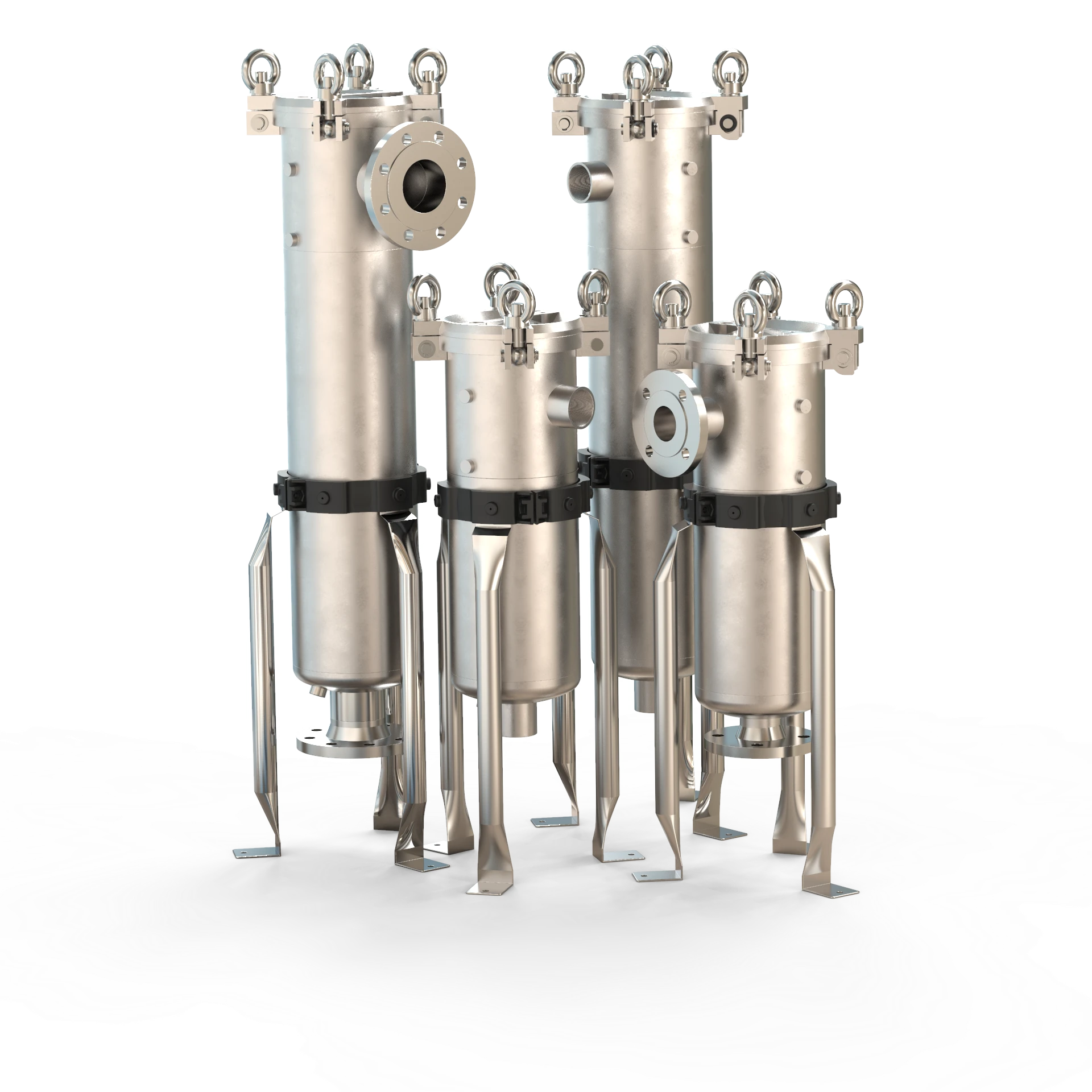

BFG-N
Die BFG-N Beutelfiltergehäuse zeichnen sich durch ihre robuste Bauweise, die glasperlengestrahlte Oberfläche sowie den bedienungsfreundlichen Gussklappdeckel aus. Die Deckelbefestigung erfolgt mittels Augenschrauben und Ringmuttern. Das Gehäuse besitzt zwei zusätzliche Möglichkeiten zur Anbringung eines Differenzdruckanzeigers.
Im BFG-N werden Filterbeutel mit 0,25 m² bzw. 0,50 m² Filterfläche eingesetzt. Das zu filtrierende Medium tritt durch den seitlichen Eingang in das Filtergehäuse ein. Die Feststoffverunreinigungen verbleiben im Filterbeutel und das gereinigte Filtrat verlässt das Gehäuse durch den Ausgang am Boden.
Optional können die Gehäuse mit einem Edelstahl-Siebkorb oder High-Flow Filtereinsätzen ausgerüstet werden.
| Durchfluss: | Bis zu 35 m³/h |
| Max. Betriebsdruck: | 10 bar |
Technische Daten (Datenblatt) und weiterführende Informationen:
Produkt kaufen

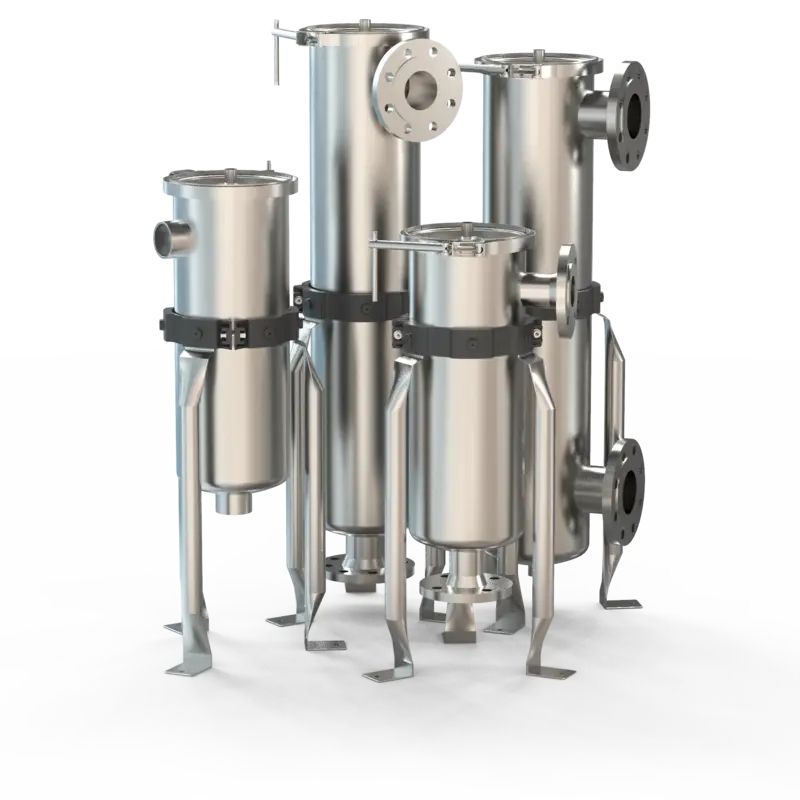

BF1+2
Im BF1 und BF2 werden Filterbeutel mit 0,25 m² bzw. 0,50 m² Filterfläche eingesetzt. Das zu filtrierende Medium tritt durch den seitlichen Eingang in das Filtergehäuse ein und durchströmt den Filterbeutel von innen nach außen, wobei die Feststoffverunreinigungen im Inneren des Filterbeutels zurückgehalten werden. Die Filtergehäuse sind mit einem bedienungsfreundlichen Schnellverschluss ausgerüstet. Die 3/8" Muffe im Deckel ermöglicht die Entlüftung des Gehäuses bzw. das Anbringen eines Manometers. Optional können die Gehäuse mit einem Edelstahl-Siebkorb oder High-Flow Filtereinsätzen ausgerüstet werden.
| Durchfluss: | Bis zu 35 m³/h |
| Max. Betriebsdruck: | 8 bar |
Technische Daten (Datenblatt) und weiterführende Informationen:
Produkt kaufen

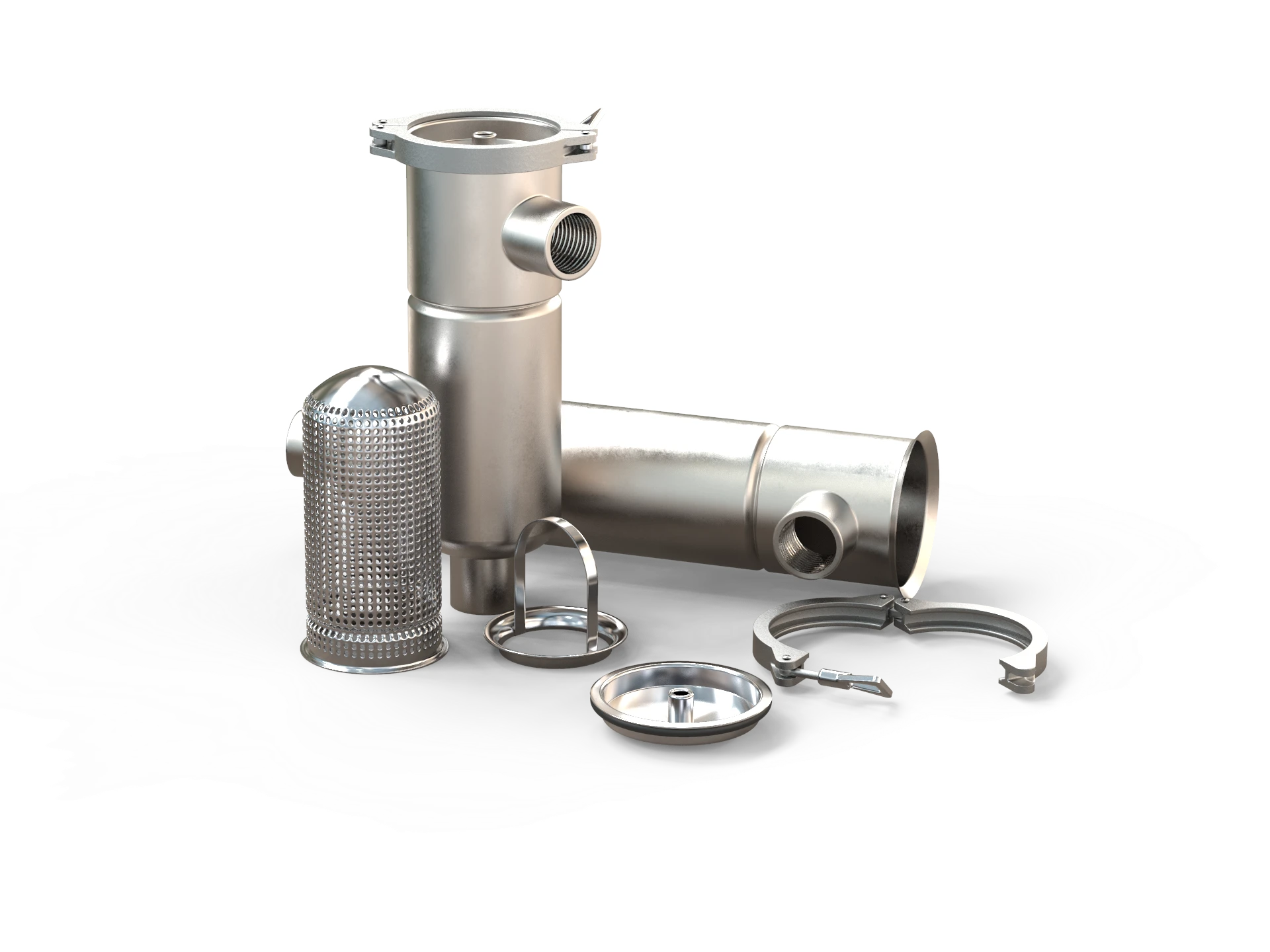

BF3+4
Im BF3 und BF4 werden Filterbeutel mit 0,10 bzw. 0,15 m² Filterfläche eingesetzt. Das zu filtrierende Medium tritt durch den seitlichen Eingang in das Filtergehäuse ein und durchströmt den Filterbeutel von innen nach außen, wobei die Feststoffverunreinigungen im Inneren des Filterbeutels zurückgehalten werden. Beide Gehäuse besitzen einen bedienungsfreundlichen Schnellverschluss und eine 1/4" Muffe im Deckel, die zur Entlüftung bzw. zum Anschluss eines Manometers verwendet werden kann. Optional können die Gehäuse mit einem Edelstahl-Siebkorb ausgerüstet werden.
| Durchfluss: | Bis zu 12 m³/h |
| Max. Betriebsdruck: | 10 bar |
Technische Daten (Datenblatt) und weiterführende Informationen:
Produkt kaufen

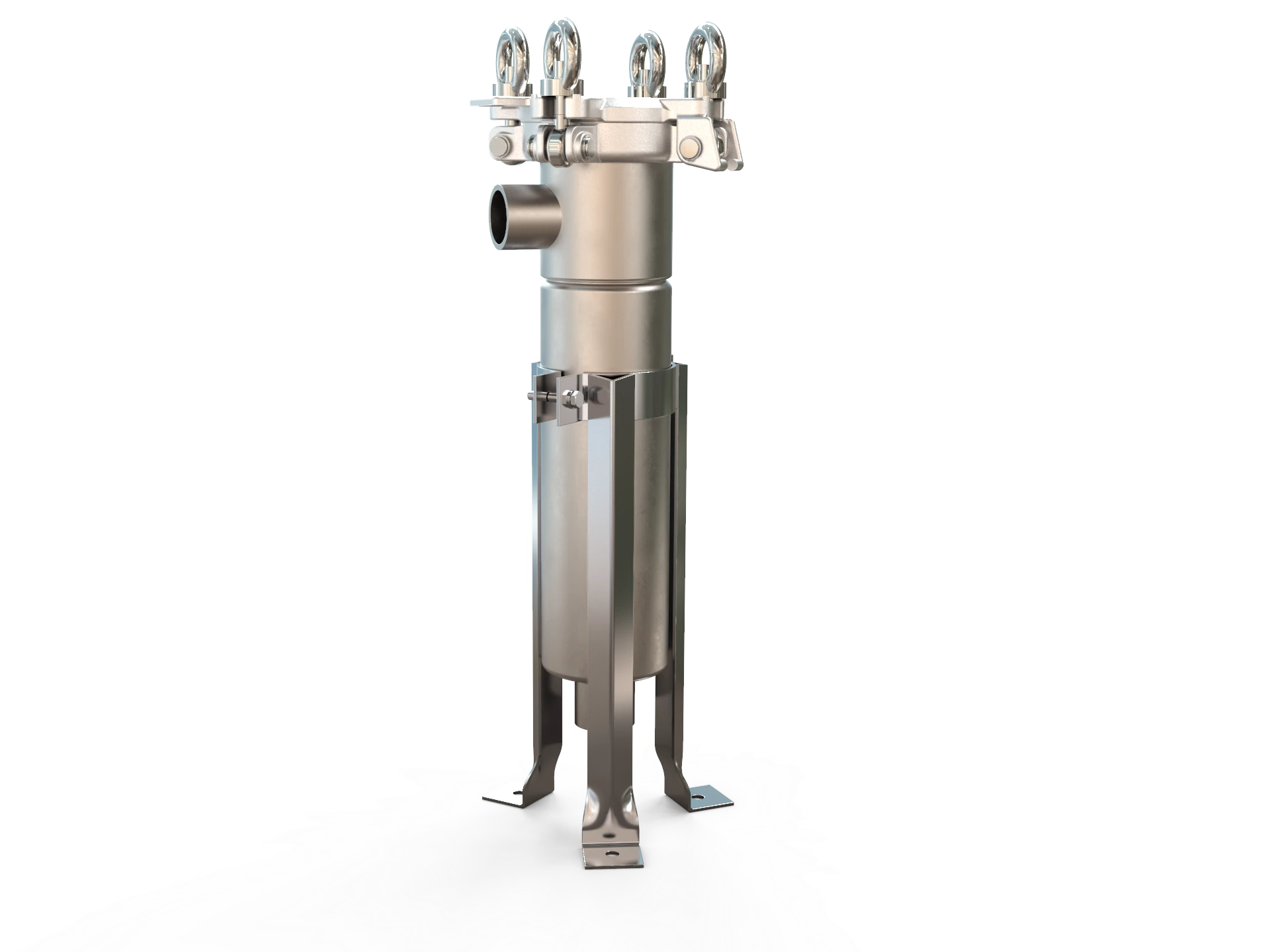

BF4-KD
Durch die Klappdeckelkonstruktion kann das Gehäuse mit einem Druck von bis zu 16 Bar betrieben werden. Im BF4-KD werden Filterbeutel mit einer Filterfläche von 0,15 m² eingesetzt.
Das zu filtrierende Medium tritt durch den seitlichen Eingang in das Filtergehäuse ein und durchströmt den Filterbeutel von innen nach außen, wobei die Feststoffverunreinigungen im Innern des Filterbeutels zurückgehalten werden.
Die Deckelbefestigung erfolgt mittels Augenschrauben und Ringmuttern. Die 1/4" Muffe im Deckel kann zur Entlüftung bzw. zum Anschluss eines Manometers verwendet werden. Optional können die Gehäuse mit einem Edelstahl-Siebkorb ausgerüstet werden.
| Durchfluss: | Bis zu 12 m³/h |
| Max. Betriebsdruck: | 16 bar |
Technische Daten (Datenblatt) und weiterführende Informationen:
Produkt kaufen

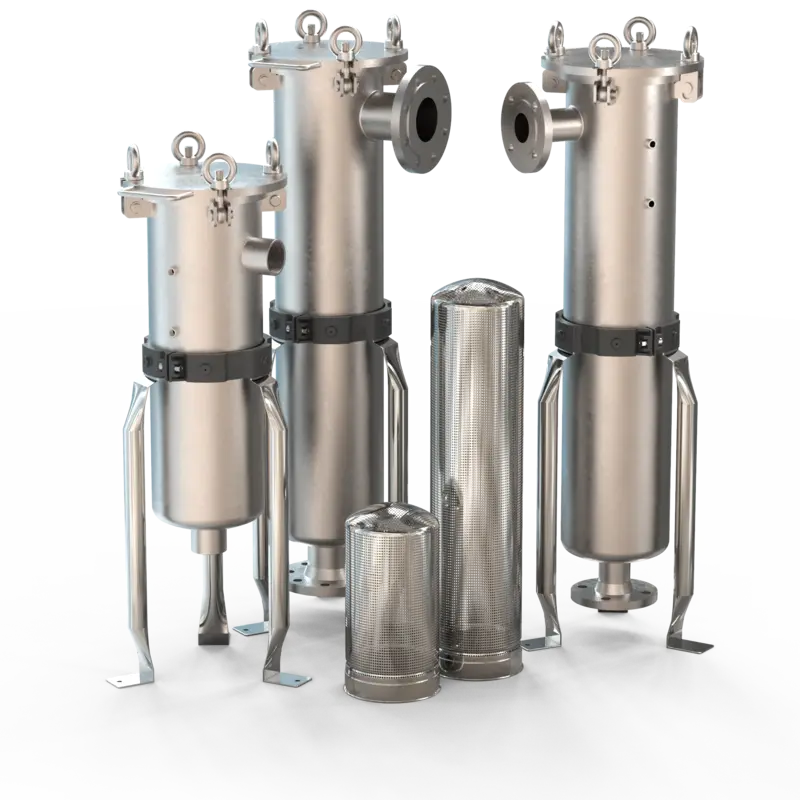

BFG-KD
Die Gehäuse der BFG-KD-Serie werden komplett aus Edelstahl V4A gefertigt und zeichnen sich durch ihre äußerst robuste Bauweise aus. Die Deckelbefestigung erfolgt mittels Augenschrauben und Ringmuttern. Die Besonderheit dieses Gehäusetyps besteht in der Vielzahl der möglichen Varianten. Somit können die kundenspezifischen Bedürfnisse exakt umgesetzt werden.
Es stehen 4 Baugrößen mit Filterflächen von 0,1 m², 0,15 m², 0,25 m² und 0,5 m² zur Verfügung. Die Druckstufen sind 10, 16 oder 25 bar (höhere Druckstufen auf Anfrage). Die diversen Anschlüsse (Flansch, Innengewinde, Außengewinde, Clamp, Milchrohrgewinde) können nach Kundenwunsch beliebig am Gehäuse angebracht werden. Die Gehäuse werden gemäß der Druckgeräterichtlinie Kategorie 1, Modul A1 gefertigt. Optional können die BFG-KD-Gehäuse auch mit TÜV-Abnahme geliefert werden.
Technische Daten (Datenblatt) und weiterführende Informationen:
Produkt kaufen

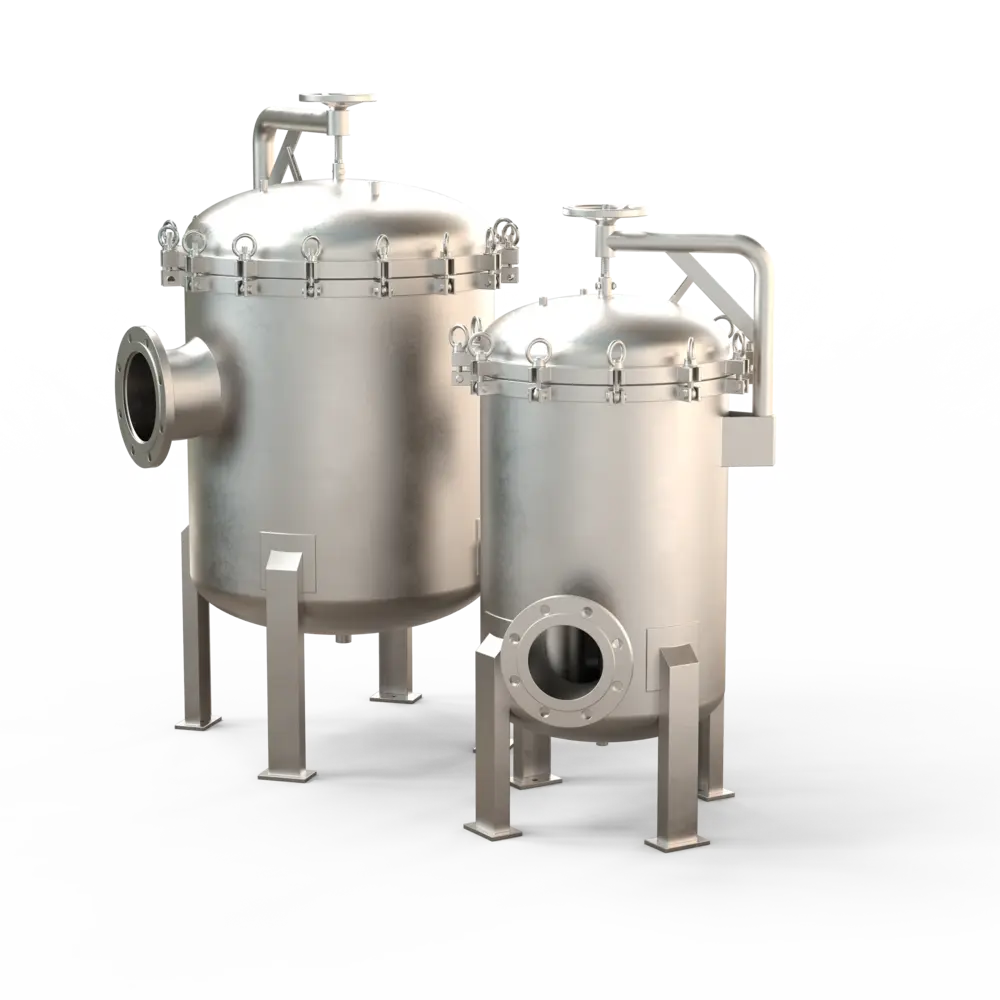

BFG-M
Die BFG-M Beutelfiltergehäuse können 4, 6 oder 8 Filterbeutel der Größe 2 (=0,5m²) aufnehmen (Größere Gehäuse auf Anfrage). Sie bestehen aus einem vertikalen, zylindrischen Behälter mit unterem Klöpperboden. Der Deckelverschluss erfolgt mittels Augenschrauben. Der Deckel kann durch die Hebe- und Schwenkvorrichtung einfach angehoben und seitlich bewegt werden. Der Produkteintritt erfolgt oben seitlich im Behältermantel, der Produktaustritt unten auf der gegenüberliegenden Seite.
Für weitere Gehäuseoptionen bzw. eine individuelle Abstimmung auf Ihre Applikation nehmen Sie bitte Kontakt mit uns auf
| Durchfluss: | Bis zu 280 m³/h (größerer Durchfluss auf Anfrage) |
| Max. Betriebsdruck: | 6 bar oder 10 bar |
Technische Daten (Datenblatt) und weiterführende Informationen:
Produkt kaufen
BFG-N-DX
Die BFG-N-DX Duplexanlagen basieren auf unseren BFG-N Beutelfiltergehäusen. Hierfür werden zwei BFG-N Gehäuse in Reihe gestellt und mit Rohrleitungen verbunden.
Die schraubbaren Rohrleitungen bieten absolute Flexibilität bei der Konfiguration. BFG-N-DX Duplexanlagen sind so konzipiert, dass vier unterschiedliche Anschlussvarianten umgesetzt werden können. So kann, je nach Kundenanforderung, immer die passende Ausführung montiert werden.
Es besteht die Möglichkeit die BFG-N-DX Duplexanlagen mit oder ohne Absperrklappen zu wählen. Wenn Redundanz oder der Wechsel der Filterbeutel ohne Anlagenstillstand Teil der Anforderung ist, empfiehlt sich die Ausführung mit Absperrklappen.
| Durchfluss: | Bis zu 70 m³/h |
| Max. Betriebsdruck: | 10 bar |
