VDI 6044 | BF-80 Anlagenvolumen bis 80 m³
Artikelnr.:
5100006
Versandkostenfrei
Nicht verfügbar
Weitere verfügbar in spätestens 26 Tagen
Preis nach Login
Produktdatenblätter
| Anzahl Filtereinsätze: | 1 |
|---|---|
| Ausführung: | gemäß VDI/BTGA 6044 |
| Ausgang_Größe: | 2" |
| Ausgang_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Befestigung: | inkl. Fußgestell |
| Besonderheiten: | mit Entlüftung und Entleerung |
| Betriebsdruck_Max: | 10 bar |
| Betriebsdruck_Min: | 0 bar |
| Betriebstemperatur_Max: | 80 °C |
| Betriebstemperatur_Min: | 5 °C |
| Bezeichnung: | Beutelfiltergehäuse aus Edelstahl |
| Eingang_Größe: | 2" |
| Eingang_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Entleerung_Größe: | 1/2" |
| Entleerung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Entlüftung_Größe: | 3/8" mit Senkung 25x2mm+ 1/4" |
| Entlüftung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Feinheit: | 5 µm |
| Filterelement Ausführung: | PP gefaltet |
|---|---|
| Filterfläche: | 0,50 m² |
| Gefertigt nach Druckgeräterichtlinie: | 2014/68/EU Artikel 4, Abs. 3 |
| Größe Filtereinsätze: | 2 |
| Oberfläche Oberteil/Deckel außen: | Glasperlengestrahlt |
| Oberfläche Oberteil/Deckel innen: | gebeizt |
| Oberfläche Unterteil Außen: | Glasperlengestrahlt |
| Oberfläche Unterteil innen: | gebeizt |
| Verschluss Gehäuse: | Augenschrauben+Ringmuttern VA |
| Volumen Gehäuse: | 28 l |
| Werkstoff Dichtung: | EPDM |
| Werkstoff Gehäuse: | Edelstahl 1.4408/1.4301 |
| Werkstoff Innenteile: | Edelstahl 1.4404/1.4571 |
| Werkstoff Kopf: | Edelstahlguss 1.4408 |
| Werkstoff Unterteil: | Edelstahl 1.4301 |
| Hauptgruppe: | Sonstiges |
| Untergruppe: | Gehäuse komplett mit allem |
Produktinformationen "VDI 6044 | BF-80 Anlagenvolumen bis 80 m³"
Die Auslegung entspricht den Empfehlungen und Vorgaben der VDI/BTGA 6044
(Stand April 2023) zur Vermeidung von Schäden in Kaltwasser- und Kühlkreisläufen
Für Anlagen mit einem Anlagenvolumen von max. 80 m³ (Qmax: 20 m³/h)

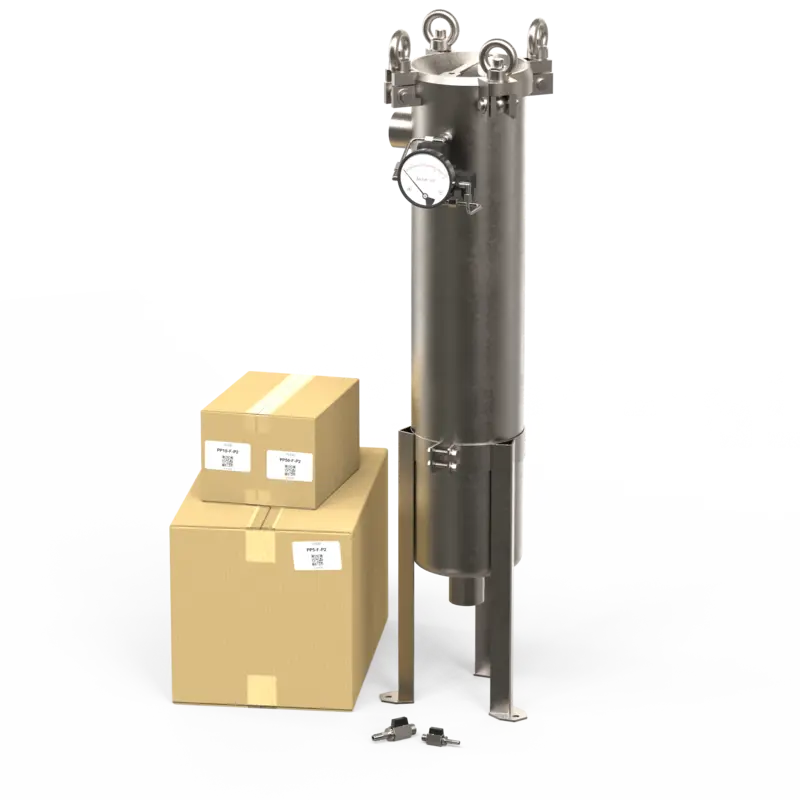

Lieferumfang:
BFG-N-2S-IG2 (Art.Nr. V-09700-Standard)
Beutelfiltergehäuse Größe 2 aus Edelstahl
Material: Edelstahl 1.4408/ 1.4301
Material Andrückvorrichtung: 1.4404
Material Stützkorb: 1.4571/ 1.4404
Dichtung: EPDM
Oberfläche: Glasperlen gestrahlt
Deckelbefestigung: Augenschrauben + Ringmuttern (Edelstahl)
Ein-/Ausgang: 2" Innengewinde
Entlüftung:1x 3/8" Innengew. mit Senkung (Durchm.25mm, 2mm tief)
1 x 1/4" Innengew.
Entleerung: 1/2" Innengewinde
Anguss für Differenzdruckmessung (1/4" Bohrungen gegen Aufpreis möglich)
Betriebsdruck: max. 10 Bar bei 80°C
Filterfläche: 0,5 m²
mit Fußgestell
Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3
inkl.
Differenzdruckanzeiger MAG-25-2 (Art.Nr. 13-422)
am Gehäuse montiert.
Position der Bohrungen in der Draufsicht:
Eingang: 3 Uhr
Bohrungen: 12 Uhr
(Art.Nr. XX-B-DIF), (Art.Nr. 13-423-BFG-N) & (Art.Nr. 13-428)
Entlüftungsventil (Art.Nr. MKH-1/4-8)
Entleerungsventil (Art.Nr. MKH-1/2-13-A)
(lose beigelegt)
PP50-F-P2 (Art.Nr. 10-539)
(2 Stück)
Filterbeutel
Werkstoff Vlies: Polypropylen Nadelfilz
Werkstoff Kragen: Polypropylen
Größe: 2 (=0,50 m²)
Feinheit: 50 µm
Lebensmittelzulassung
PP10-F-P2 (Art.Nr. 10-535)
(2 Stück)
Filterbeutel
Werkstoff Vlies: Polypropylen Nadelfilz
Werkstoff Kragen: Polypropylen
Größe: 2 (=0,50 m²)
Feinheit: 10 µm
Lebensmittelzulassung
PP5-F-P2 (Art.Nr. 10-533)
1 VPE (50 Stück)
Filterbeutel
Werkstoff Vlies: Polypropylen Nadelfilz
Werkstoff Kragen: Polypropylen
Größe: 2 (=0,50 m²)
Feinheit: 5 µm
Lebensmittelzulassung
Verfügbare Dokumentation:
Datenblatt (je Artikel)
Bedienungsanleitung für Gehäuse und Differenzdruckanzeiger
