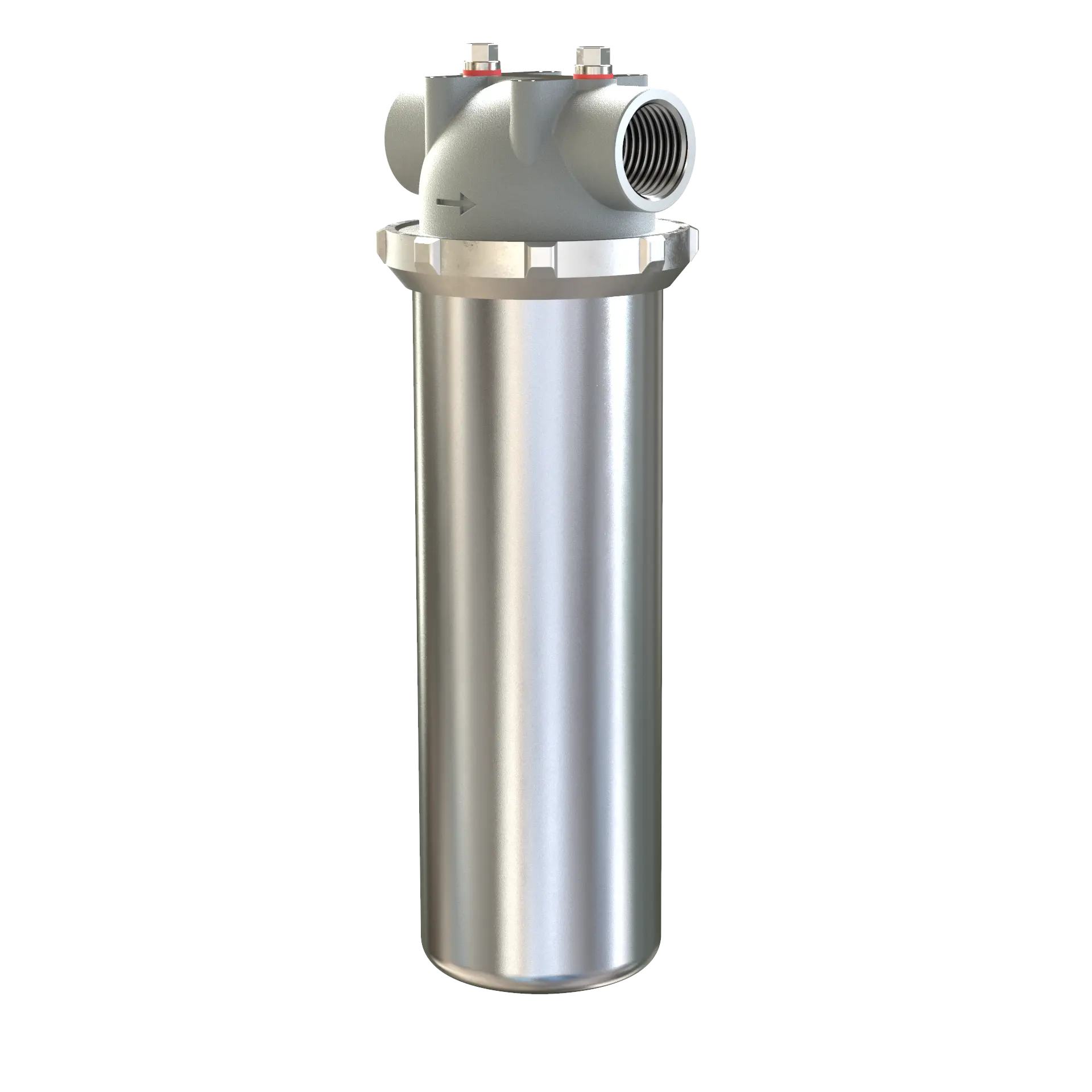

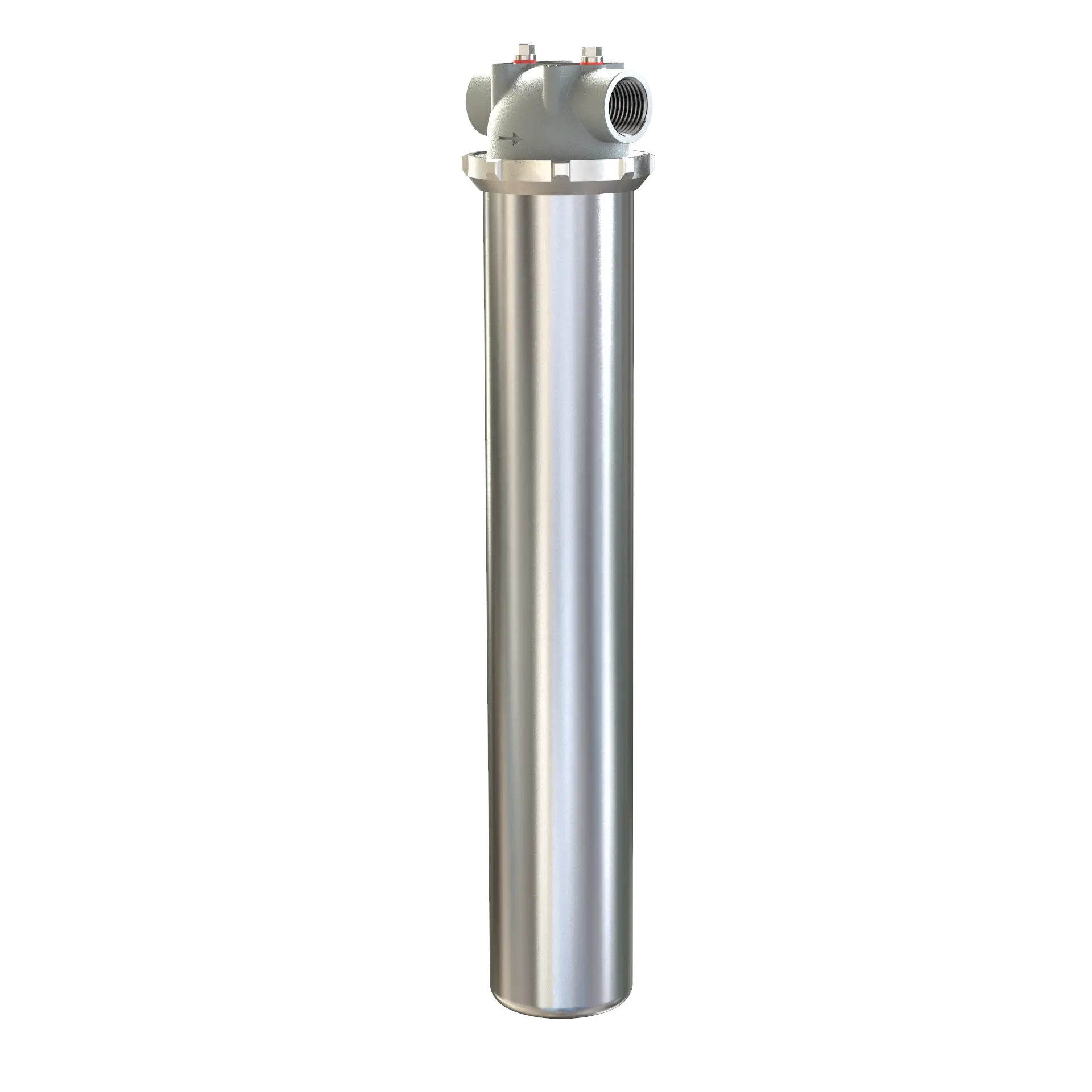

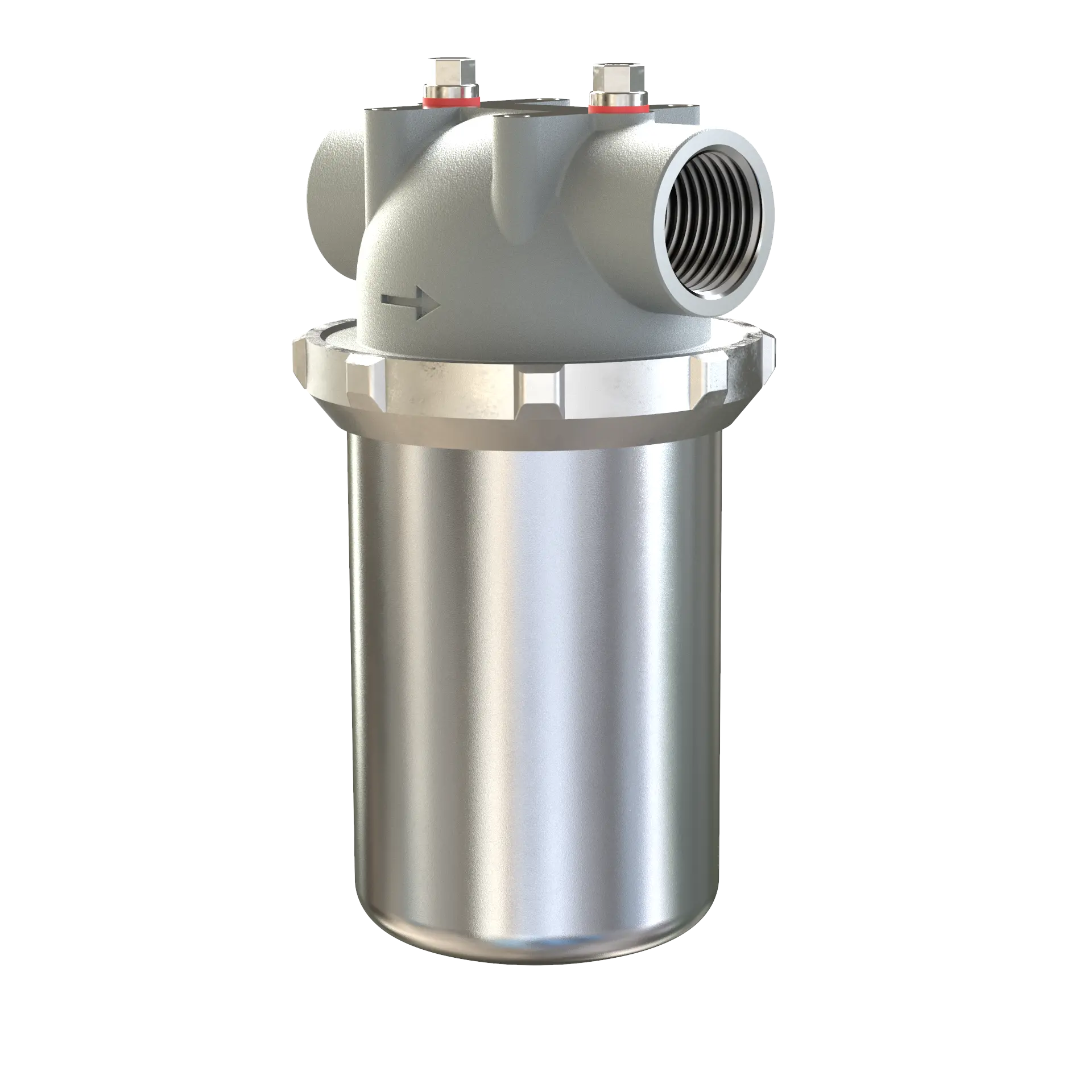

Das Filtergehäuse AT-G ist in verschiedenen Baugrößen lieferbar. Auf Grund dessen können Filterelemente zwischen 4 7/8" und 20" Länge verbaut werden. Durch die Vielzahl an verwendbaren Filterelementen ergibt sich ein breitgestreuter Anwendungsbereich für industrielle Applikationen.
Durchfluss:
Bis zu 4 m³/h
Max. Betriebsdruck:
16 bar
Technische Daten (Datenblatt) und weiterführende Informationen:
Kerzenfiltergehäuse aus Edelstahl
mit festem Magnetstab als Führungsstange
Kopf: Edelstahlguss 1.4301
Unterteil: Edelstahl 1.4404
Überwurfmutter: Edelstahl 1.4301
Ein-/Ausgang: 1" Innengewinde
Entlüftung: 1/8" Innengewinde
Max. Betriebsdruck: 16 Bar
inkl. Magentstab aus Edelstahl; ø25 x 200mm
inkl. Strömungsführungsrohr aus Edelstahl; ø48,3 x 220mm
Magentstab und Strömungsführungsrohr im Gehäuse montiert
Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

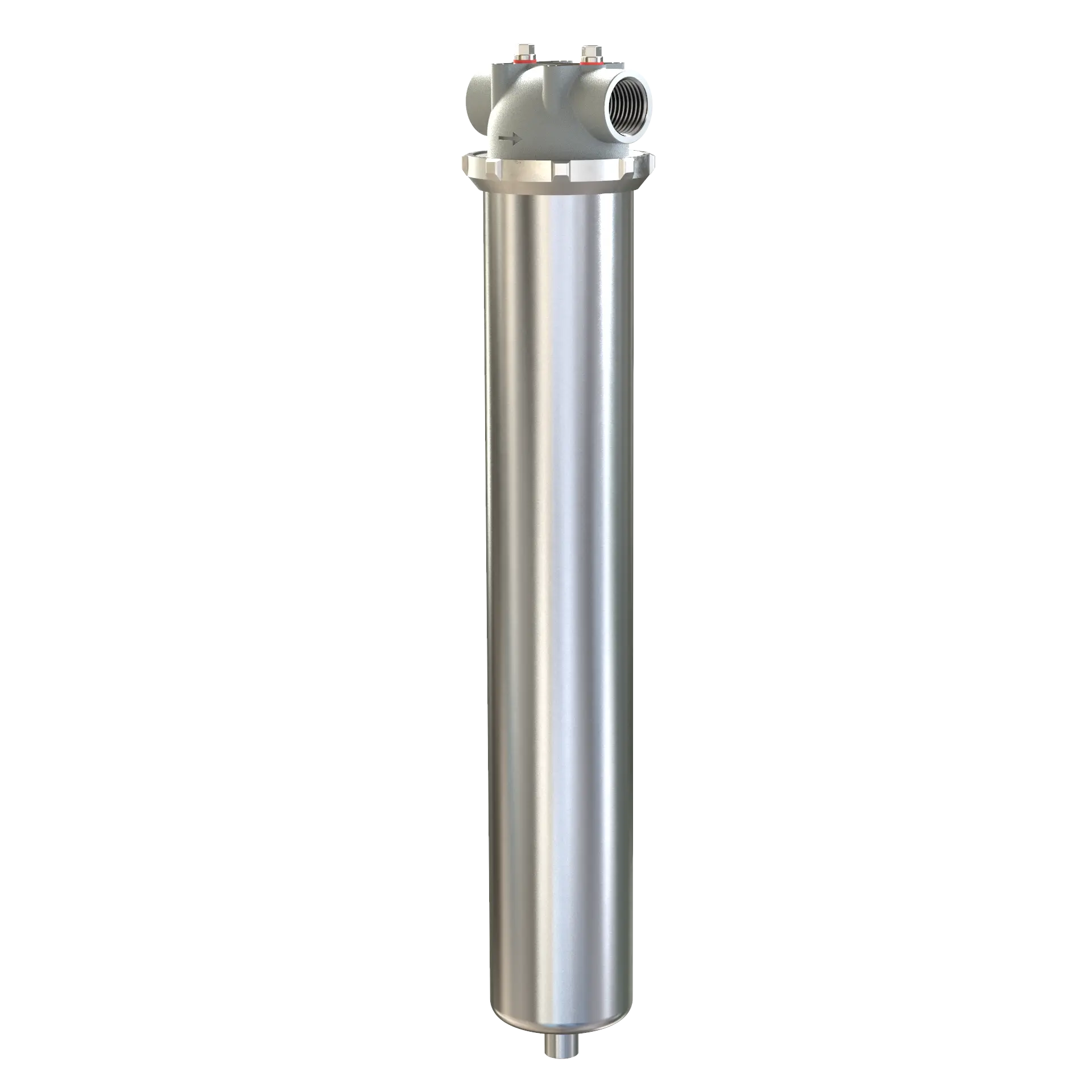

Kerzenfiltergehäuse aus Edelstahl
(mit Entleerung 3/8")
mit Edelstahl-Ablassventil 3/8" und Schlauchtülle
mit Entlüftungsventil 1/8" mit Schlauchtülle
mit Haltewinkel zur Wandbefestigung
mit Montageschlüssel
Kopf: Edelstahlguss 1.4301
Unterteil: Edelstahl 1.4404
Überwurfmutter: Edelstahl 1.4301
Ein-/Ausgang: 1" Innengewinde
Entlüftung: 1/8" Innengewinde
Max. Betriebsdruck: 16 Bar
Dichtung: EPDM
Länge Filterelement: 1 x 10"
Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3
