AS70/110/175

Bei den Modellen AS70/110/175 ist das Gehäuse mittig geteilt und die Entnahme des Filterelements erfolgt nach unten. Der Einsatzbereiche liegt hier hauptsächlich bei Industrieanwendungen, bei denen kein häufiges Öffnen und Reinigen des Filtergehäuses notwendig ist. Der maximale Durchfluss beträgt bis zu 35 m³/h.

Die Modelle AS70/110/175 setzen sich aus folgenden Bestandteilen zusammen:

Filtergehäuse und Kopf
Zylinderförmiges Spaltrohrelement bzw. Lochblechelement
Schaberkorb mit Abstreifer
Getriebemotor

Technische Daten (Datenblatt) und weiterführende Informationen:

Datenblatt AS70/110/175

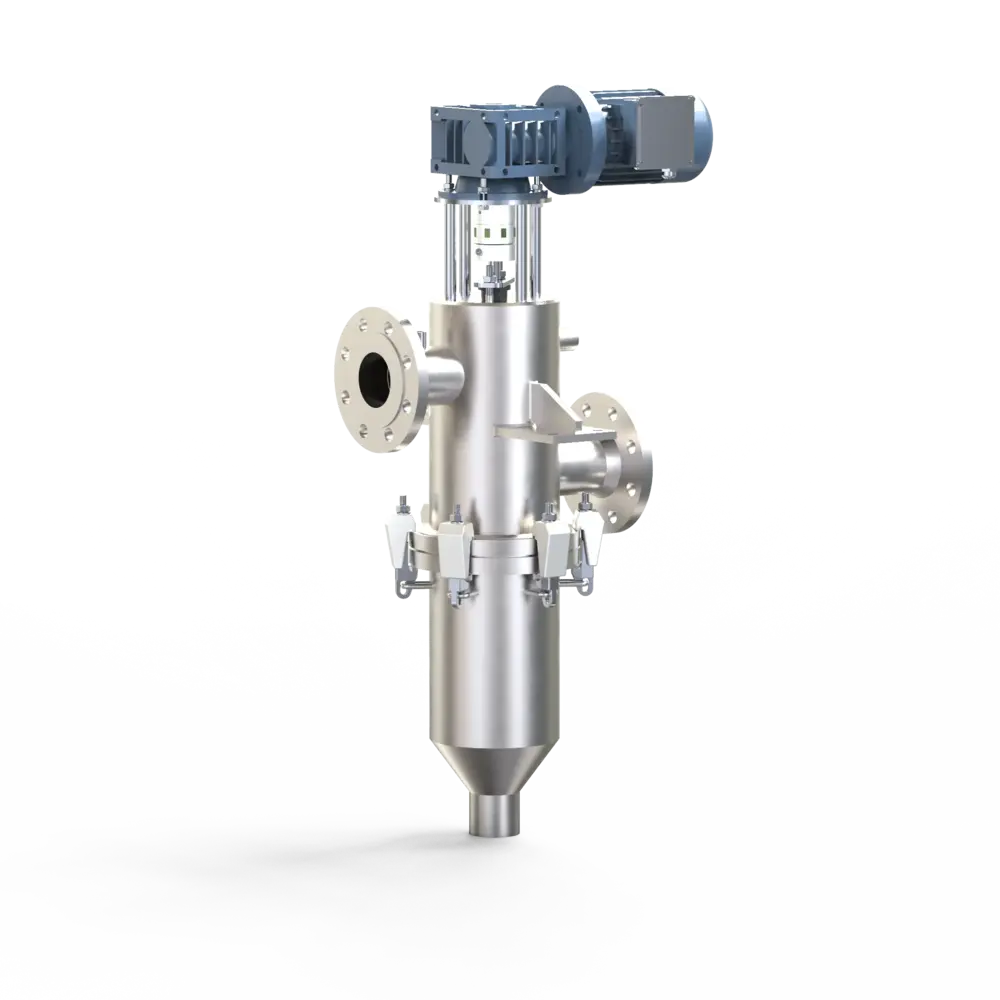

Kantenspaltfilter AS110

Werkstoff Gehäuse: Edelstahl 1.4404/1.4571Werkstoff Element: 1.4404Werkstoff Schaber: Edelstahl 1.4310Standard-Anschlüsse: Flansch DN65Standard-Betriebsdruck: 0 bis +10 barTemperatur: +10 bis +80°CEntleerung: 2" InnengewindeEntlüftung: 1" InnengewindeGewicht: ca. 47 kgAntrieb: Schnecken-Getriebemotor 400V, 50 HzSchutzart: IP65Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul AFolgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

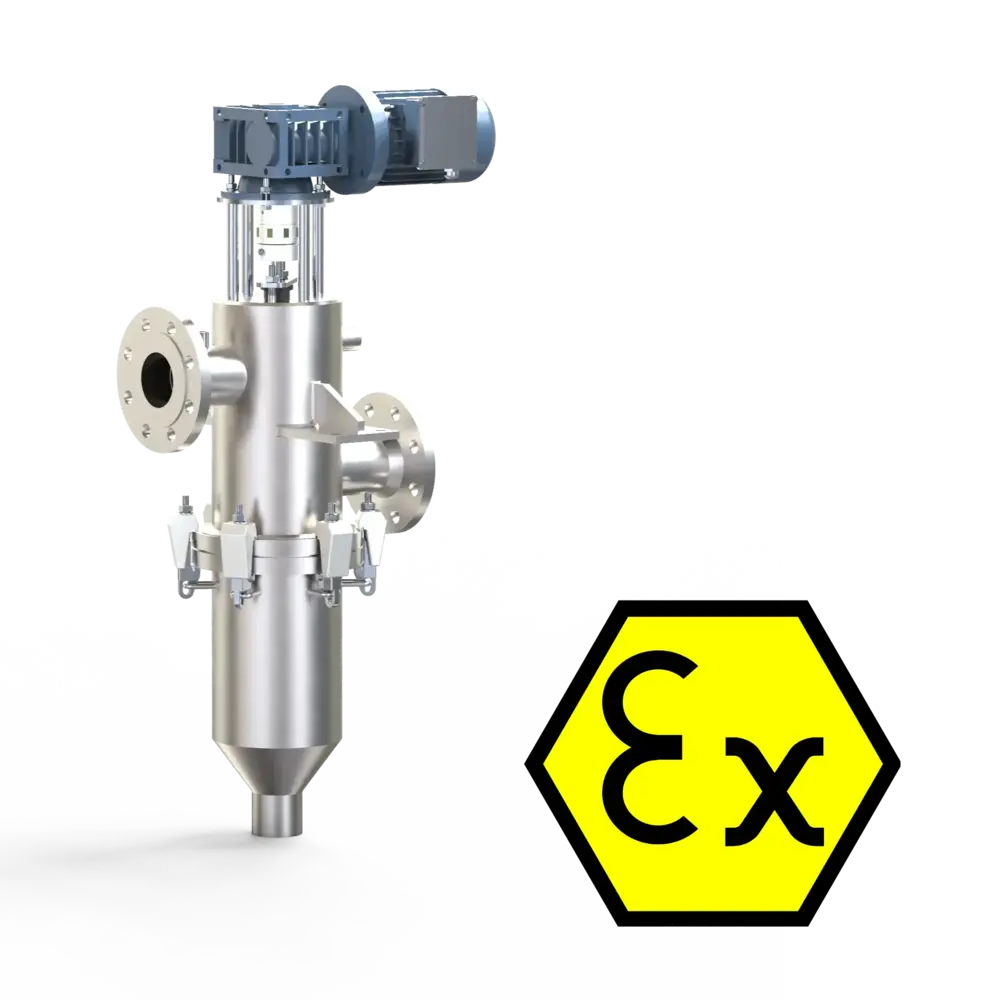

Kantenspaltfilter AS110 EX

Werkstoff Gehäuse: Edelstahl 1.4404/1.4571Werkstoff Element: 1.4404Werkstoff Schaber: Edelstahl 1.4310Standard-Anschlüsse: Flansch DN65Standard-Betriebsdruck: 0 bis +10 barTemperatur: +10 bis +80°CEntleerung: 2" InnengewindeEntlüftung: 1" InnengewindeGewicht: ca. 47 kgEX Antrieb: Schnecken-Getriebemotor 400V, 50 HzEx-Schutz II 2 GExee II T4Motor-Leistung: 0,12 KWDrehmoment: 80 NmSchutzklasse: IP65Drehzahl der AW: 9,2 r/minGefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A->Hinweis: AS70 - 175 Bescheinigung für ATEX Zone 1 (Art.Nr.70-175-ATEX-Z1) wird benötigtFolgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

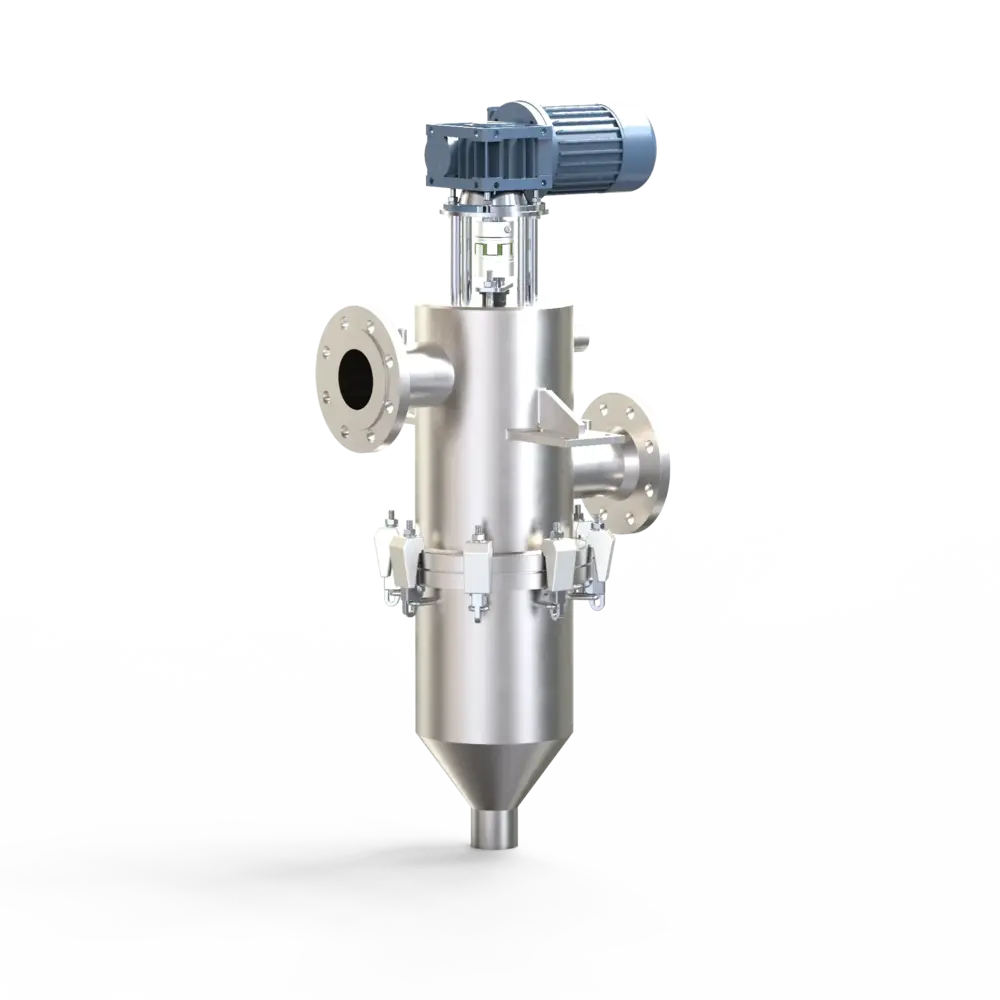

Kantenspaltfilter AS175

Werkstoff Gehäuse: Edelstahl 1.4404/1.4571Werkstoff Element: Edelstahl 1.4404Werkstoff Schaber: Edelstahl 1.4310Standard-Anschlüsse: Flansch DN80Standard-Betriebsdruck: 0 bis +10 barTemperature: +10 bis +80°CEntleerung: 2" InnengewindeEntlüftung: 1" InnengewindeGewicht: ca. 81 kgAntrieb: Schnecken-Getriebemotor 400V, 50 HzSchutzart: IP65Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul AFolgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

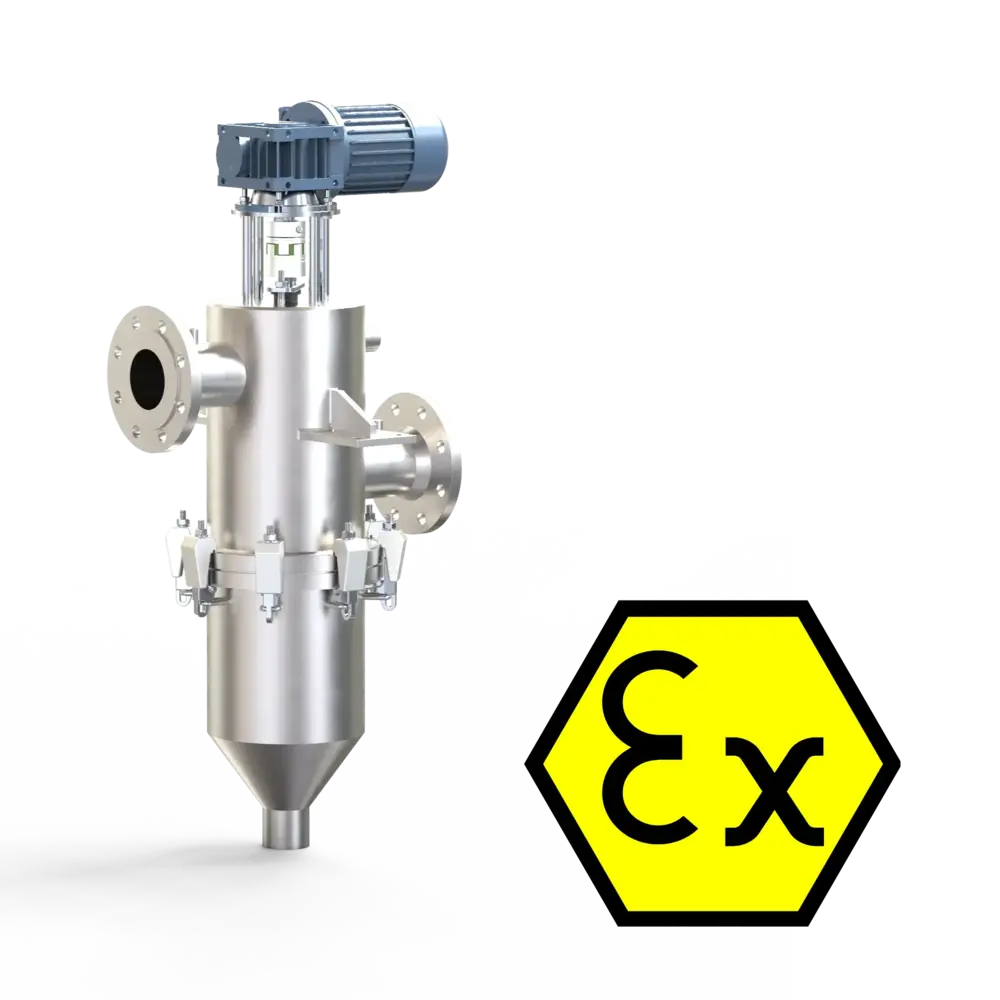

Kantenspaltfilter AS175 EX

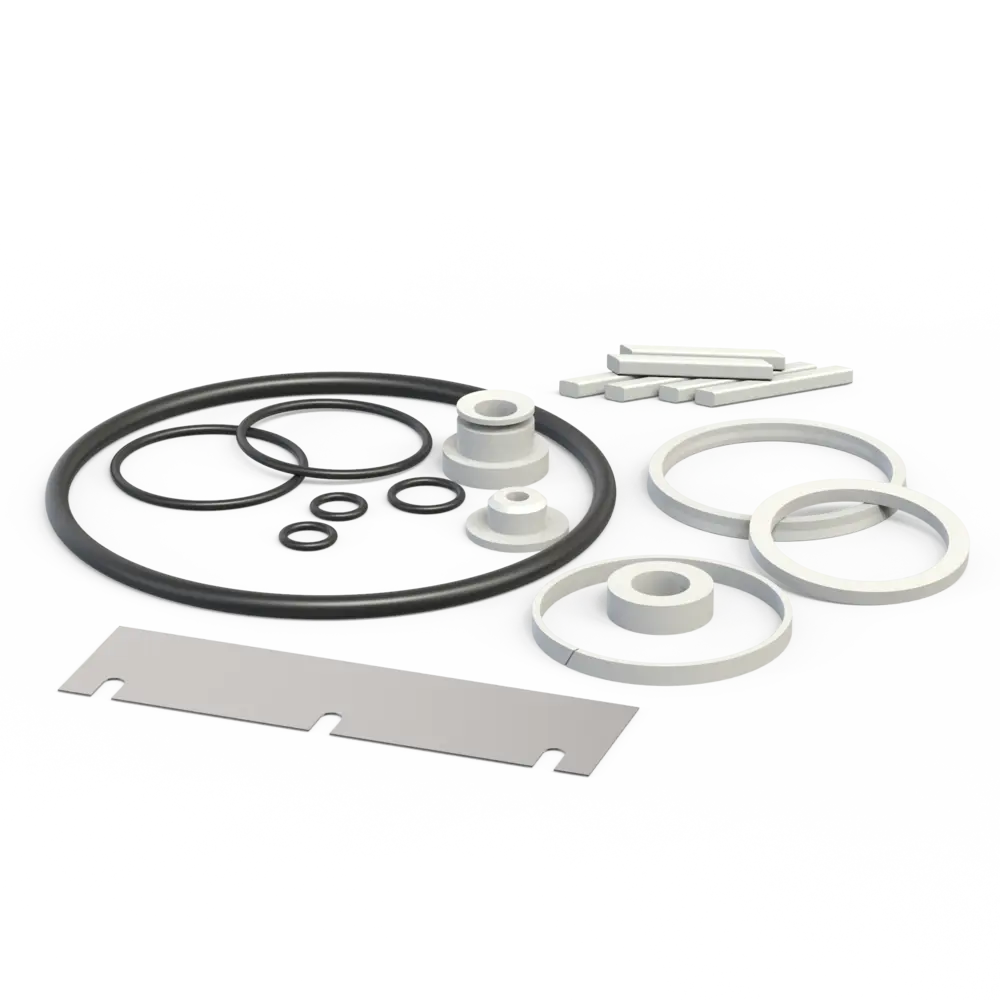

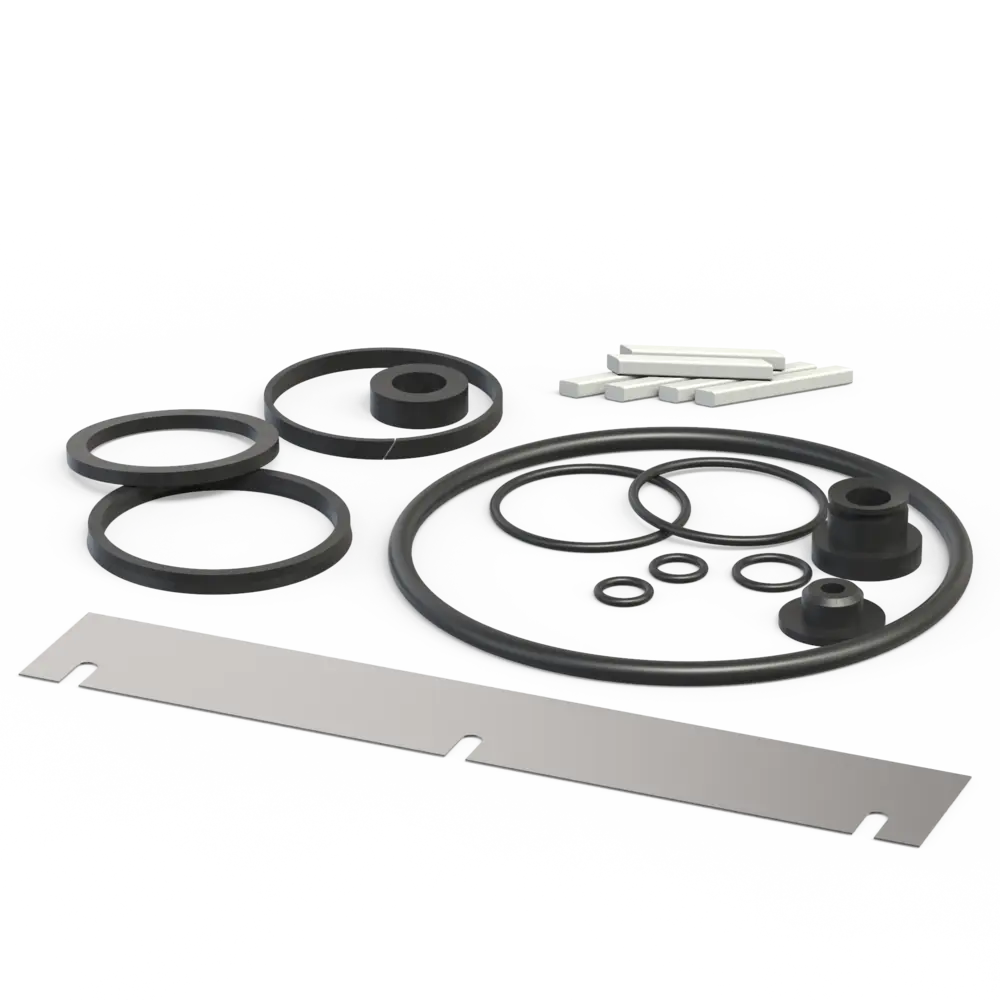

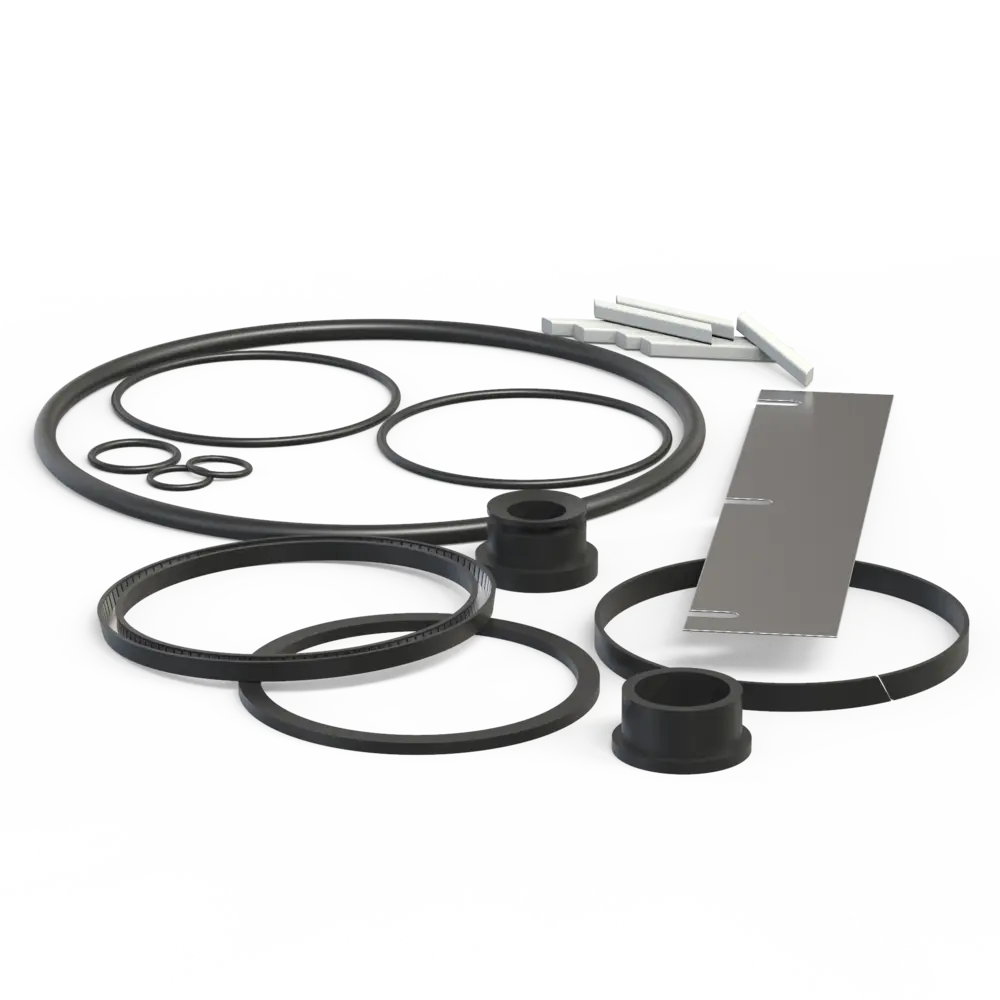

Dichtungen: Viton | PTFE Teile: Virginales ungefülltes PTFE

Werkstoff Gehäuse: Edelstahl 1.4404/ 1.4571 Werkstoff Element: Edelstahl 1.4404 Werkstoff Schaber: Edelstahl 1.4310 Anschlüsse: Flansch DN80 Betriebsdruck: 0-10 bar Temperatur: +10 bis +80°C Entleerung: 2" Innengewinde Entlüftung: 1/8" im Deckel Spülanschluss: 1" Innengewinde EX Antrieb: Schnecken-Getriebemotor 400V, 50 Hz Ex-Schutz II 2 GExee II T4 Motor-Leistung: 0,12 KW Drehmoment: 80 Nm Schutzklasse: IP65 Drehzahl der AW: 9,2 r/min Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A ->Hinweis: AS70 - 175 Bescheinigung für ATEX Zone 1 (Art.Nr.70-175-ATEX-Z1) wird benötigt Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

Kantenspaltfilter AS70

Werkstoff Gehäuse: Edelstahl 1.4404/1.4571 Werkstoff Element: 1.4404 Werkstoff Schaber: Edelstahl 1.4310 Standard-Anschlüsse: Flansch DN50 Standard-Betriebsdruck: 0 bis +10 bar Temperatur: +10 bis +80°C Entleerung: 2" Innengewinde Entlüftung: 1" Innengewinde Gewicht: ca. 41 kg Antrieb: Schnecken-Getriebemotor 400V, 50 Hz Schutzart: IP65 Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details

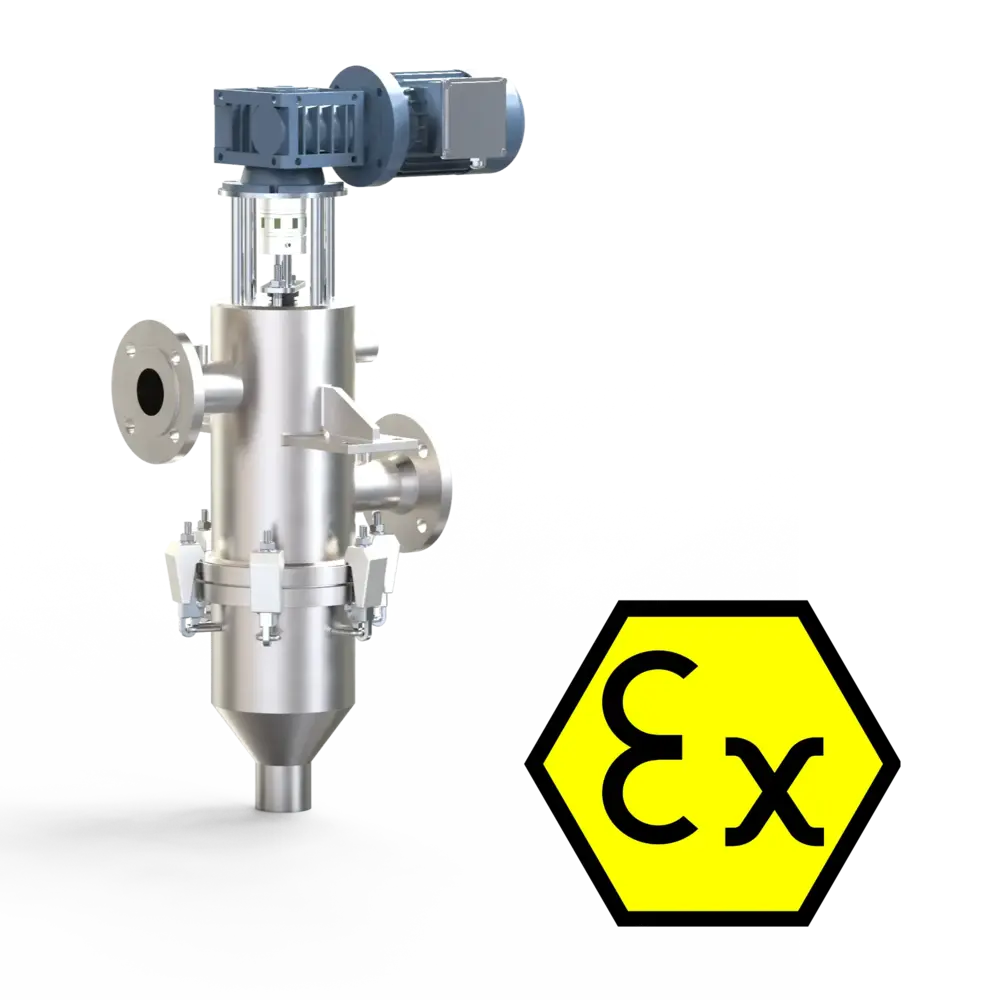

Kantenspaltfilter AS70 EX

Werkstoff Gehäuse: Edelstahl 1.4404/ 1.4571 Werkstoff Element: Edelstahl 1.4404 Werkstoff Schaber: Edelstahl 1.4310 Standard-Anschlüsse: Flansch DN50 Standard-Betriebsdruck: 0 bis +10 bar Temperatur: +10 bis +80°C Entleerung: 2" Innengewinde Entlüftung: 1" Innengewinde Gewicht: ca. 41 kg EX Antrieb: Schnecken-Getriebemotor 400V, 50 Hz Ex-Schutz II 2 GExee II T4 Motor-Leistung: 0,12 KW Drehmoment: 80 Nm Schutzklasse: IP65 Drehzahl der AW: 9,2 r/min Gefertigt nach Druckgeräterichtlinie 2014/68/EU Kategorie I, Modul A ->Hinweis: AS70 - 175 Bescheinigung für ATEX Zone 1 (Art.Nr.70-175-ATEX-Z1) wird benötigt Folgendes Spaltrohrelement wurde verbaut! (siehe nachfolgende Position)

Details
