VDI 6044 | KF-8 Anlagenvolumen 4-8 m³
Artikelnr.:
5100001
Versandkostenfrei
Nicht verfügbar
Weitere verfügbar in spätestens 19 Tagen
Preis nach Login
Produktdatenblätter
| Adapter: | DOE (Flachdichtung) |
|---|---|
| Anzahl Filterelemente: | 1 |
| Ausführung: | gemäß VDI/BTGA 6044 |
| Ausgang_Größe: | 1" |
| Ausgang_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Befestigung: | 4 x M6 Buchse |
| Besonderheiten: | mit Entlüftung und Entleerung |
| Besonderheiten_2: | inkl. Haltewinkel + Montageschlüssel |
| Betriebsdruck_Max: | 16 bar |
| Betriebsdruck_Min: | 0 bar |
| Betriebstemperatur_Max: | 80 °C |
| Betriebstemperatur_Min: | 5 °C |
| Bezeichnung: | Kerzenfiltergehäuse aus Edelstahl |
| Eingang_Größe: | 1" |
| Eingang_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Entleerung_Größe: | 3/8" |
| Entleerung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
|---|---|
| Entlüftung_Größe: | 1/8" |
| Entlüftung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Feinheit: | 5 µm |
| Filterelement Ausführung: | Melt Blown |
| Filterelementlänge: | 20" |
| Gefertigt nach Druckgeräterichtlinie: | 2014/68/EU Artikel 4, Abs. 3 |
| Oberfläche Unterteil Außen: | elektropoliert |
| Verschluss Gehäuse: | Überwurfmutter |
| Volumen Gehäuse: | 3,15 l |
| Werkstoff Dichtung: | EPDM |
| Werkstoff Kopf: | Edelstahlguss 1.4301 |
| Werkstoff Unterteil: | Edelstahl 1.4404 |
| Hauptgruppe: | Sonstiges |
| Untergruppe: | Gehäuse komplett mit allem |
| Subgruppe: | AT-G |
Produktinformationen "VDI 6044 | KF-8 Anlagenvolumen 4-8 m³"
Die Auslegung entspricht den Empfehlungen und Vorgaben der VDI/BTGA 6044
(Stand April 2023) zur Vermeidung von Schäden in Kaltwasser- und Kühlkreisläufen
Für Anlagen mit einem Anlagenvolumen von max. 4 bis 8 m³ (Qmax: 2 m³/h)

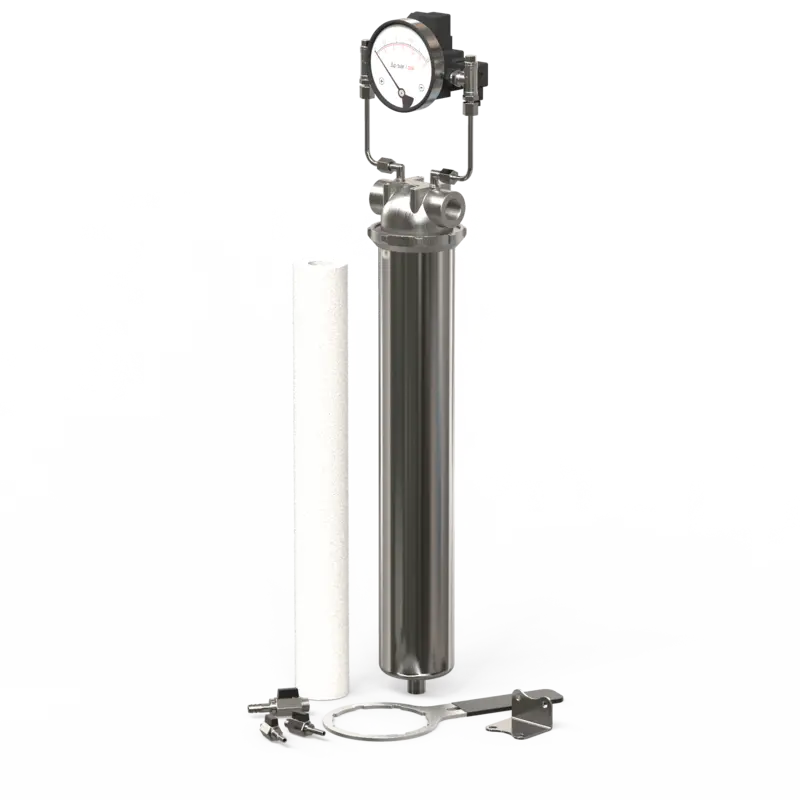

Lieferumfang:
AT-420-A-G-SS-1 (Art.Nr. 15-8325)
Kerzenfiltergehäuse aus Edelstahl
(mit Entleerung 3/8")
Kopf: Edelstahlguss 1.4301
Unterteil: Edelstahl 1.4404
Überwurfmutter: Edelstahl 1.4301
Ein-/Ausgang: 1" Innengewinde
Entlüftung: 1/8" Innengewinde
Max. Betriebsdruck: 16 Bar
Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3
inkl.
Differenzdruckanzeiger MAG-25-2 (Art.Nr. 13-422)
am Gehäuse montiert. (Montagerichtung: von links nach rechts)
(Art.Nr. 15-8471) & (Art.Nr. 13-428)
AT+F501+F502 Haltewinkel (Art.Nr. 15-8245)
AT Montageschlüssel (Art.Nr. 15-8255)
Entlüftungsventil (Art.Nr. MKH-1/8-10-E)
Entleerungsventil (Art.Nr. MKH-3/8-10-A)
(lose beigelegt)

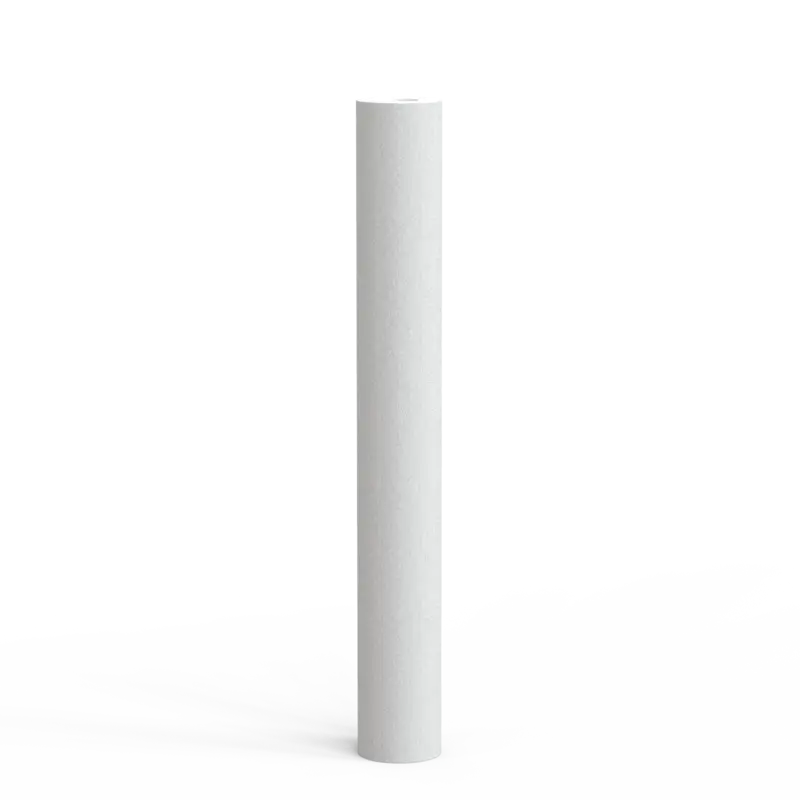

AX5-20 (Art.Nr. 12-203)
1 VPE (20 Stück)

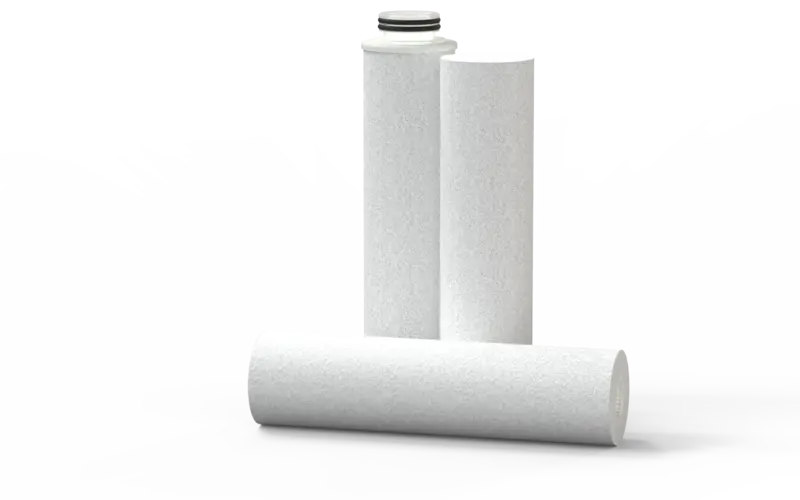

Meltblown-Filterelement
Werkstoff: komplett Polypropylen
Feinheit: 5 µm (nominal)
Länge: 20"
Verfügbare Dokumentation:
Datenblatt (je Artikel)
Bedienungsanleitung für Gehäuse und Differenzdruckanzeiger
