VDI 6044 | KF-48 Anlagenvolumen 24-48 m³
Artikelnr.:
5100003
Versandkostenfrei
Nicht verfügbar
Weitere verfügbar in spätestens 47 Tagen
Preis nach Login
Produktdatenblätter
Adapter: | DOE (Flachdichtung) |
---|---|
Anzahl Filterelemente: | 6 |
Ausführung: | gemäß VDI/BTGA 6044 |
Ausgang_Größe: | DN50 |
Ausgang_Nach: | Flansch DIN EN 1092-1 Typ 11 |
Befestigung: | Bodenbefestigung |
Besonderheiten: | mit Entlüftung und Entleerung |
Betriebsdruck_Max: | 10 bar |
Betriebsdruck_Min: | 0 bar |
Betriebstemperatur_Max: | 80 °C |
Betriebstemperatur_Min: | 5 °C |
Bezeichnung: | Kerzenfiltergehäuse aus Edelstahl |
Eingang_Größe: | DN50 |
Eingang_Nach: | Flansch DIN EN 1092-1 Typ 11 |
Entleerung_Größe: | 1/2" |
Entleerung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
Entlüftung_Größe: | 3/8" |
---|---|
Entlüftung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
Feinheit: | 5 µm |
Filterelement Ausführung: | Melt Blown |
Filterelementlänge: | 20" |
Gefertigt nach Druckgeräterichtlinie: | 2014/68/EU Artikel 4, Abs. 3 |
Oberfläche Oberteil/Deckel außen: | gebeizt |
Oberfläche Oberteil/Deckel innen: | gebeizt |
Oberfläche Unterteil Außen: | gebeizt |
Oberfläche Unterteil innen: | gebeizt |
Verschluss Gehäuse: | Flanschdeckel |
Werkstoff Dichtung: | EPDM |
Werkstoff Gehäuse: | V4A |
Hauptgruppe: | Sonstiges |
Untergruppe: | Gehäuse komplett mit allem |
Produktinformationen "VDI 6044 | KF-48 Anlagenvolumen 24-48 m³"
Die Auslegung entspricht den Empfehlungen und Vorgaben der VDI/BTGA 6044
(Stand April 2023) zur Vermeidung von Schäden in Kaltwasser- und Kühlkreisläufen
Für Anlagen mit einem Anlagenvolumen von max. 24 bis 48 m³ (Qmax: 12 m³/h)

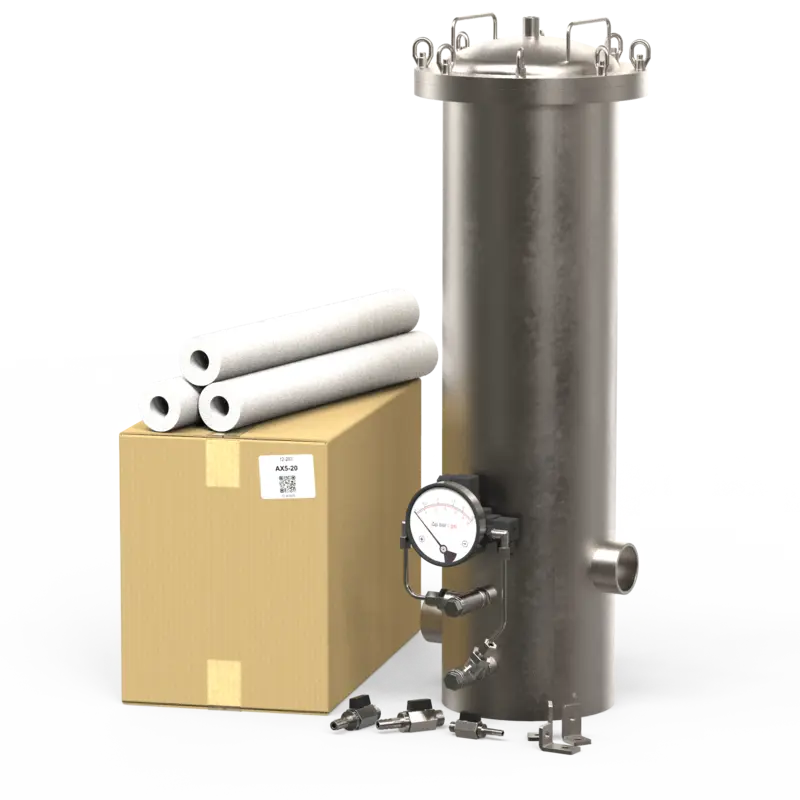

Lieferumfang:
KFE-FD-6-20-F-2IG (Art.Nr. K62FG50-FD)
Kerzenfiltergehäuse aus Edelstahl V4A
(zur Aufnahme von 6 Filterelementen)
Werkstoff: Edelstahl V4A (1.4404/1.4571)
Oberfläche: gebeizt
Adapter: DOE
Ein-/Ausgang: IG 2"
Entleerung:1/2" Innengewinde
Entlüftung: 3/8" Innengewinde
Länge Filterelement: 20"
Max. Betriebsdruck: 10 Bar bei 80°C
Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3
inkl.
Differenzdruckanzeiger MAG-25-2 (Art.Nr. 13-422)
am Gehäuse montiert.
(Art.Nr. 13-427-KFEFD6) & (Art.Nr. 13-428)
KFE-FD Bodenbefestigung (Art.Nr. KFE-FD-B)
Entlüftungsventil (Art.Nr. MKH-3/8-10-E)
Entleerungsventil (Art.Nr. MKH-1/2-13-A)
(lose beigelegt)
AX5-20 (Art.Nr. 12-203)
1 VPE (20 Stück)
Meltblown-Filterelement
Werkstoff: komplett Polypropylen
Feinheit: 5 µm (nominal)
Länge: 20"
Verfügbare Dokumentation:
Datenblatt (je Artikel)
Bedienungsanleitung für Gehäuse und Differenzdruckanzeiger
