VDI 6044 | KF-24 Anlagenvolumen 8-24 m³
Artikelnr.:
5100002
Versandkostenfrei
Nicht verfügbar
Weitere verfügbar in spätestens 47 Tagen
Preis nach Login
Produktdatenblätter
| Adapter: | DOE (Flachdichtung) |
|---|---|
| Anzahl Filterelemente: | 3 |
| Ausführung: | gemäß VDI/BTGA 6044 |
| Ausgang_Größe: | 1 1/2" |
| Ausgang_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Befestigung: | Bodenbefestigung |
| Besonderheiten: | mit Entlüftung und Entleerung |
| Betriebsdruck_Max: | 10 bar |
| Betriebsdruck_Min: | 0 bar |
| Betriebstemperatur_Max: | 80 °C |
| Betriebstemperatur_Min: | 5 °C |
| Bezeichnung: | Kerzenfiltergehäuse aus Edelstahl |
| Eingang_Größe: | 1 1/2" |
| Eingang_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Entleerung_Größe: | 1/2" |
| Entleerung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Entlüftung_Größe: | 3/8" |
|---|---|
| Entlüftung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Feinheit: | 5 µm |
| Filterelement Ausführung: | Melt Blown |
| Filterelementlänge: | 20" |
| Gefertigt nach Druckgeräterichtlinie: | 2014/68/EU Artikel 4, Abs. 3 |
| Oberfläche Oberteil/Deckel außen: | gebeizt |
| Oberfläche Oberteil/Deckel innen: | gebeizt |
| Oberfläche Unterteil Außen: | gebeizt |
| Oberfläche Unterteil innen: | gebeizt |
| Verschluss Gehäuse: | Flanschdeckel |
| Werkstoff Dichtung: | EPDM |
| Werkstoff Gehäuse: | V2A |
| Hauptgruppe: | Sonstiges |
| Untergruppe: | Gehäuse komplett mit allem |
Produktinformationen "VDI 6044 | KF-24 Anlagenvolumen 8-24 m³"
Die Auslegung entspricht den Empfehlungen und Vorgaben der VDI/BTGA 6044
(Stand April 2023) zur Vermeidung von Schäden in Kaltwasser- und Kühlkreisläufen
Für Anlagen mit einem Anlagenvolumen von max. 8 bis 24 m³ (Qmax: 6 m³/h)

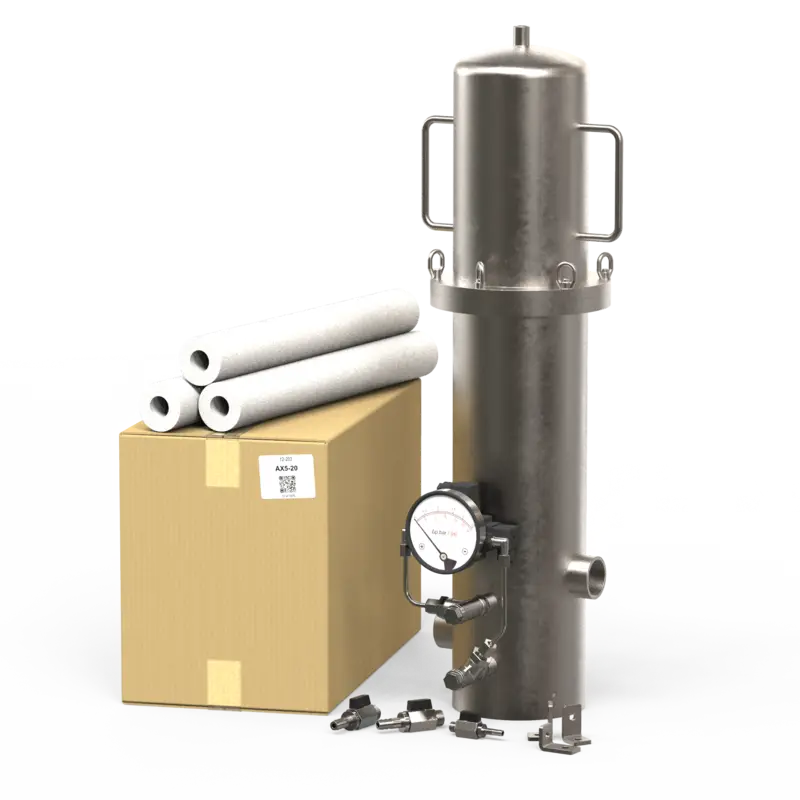

Lieferumfang:
KFE-FD-3-20-S-1.5IG (Art.Nr. K32SG40-FD)
Kerzenfiltergehäuse aus Edelstahl V2A
(zur Aufnahme von 3 Filterelementen)
Werkstoff: V2A (Edelstahl 1.4541 / Edelstahl 1.4301)
Oberfläche: gebeizt
Adapter: DOE
Ein-/Ausgang: IG 1 1/2"
Entleerung: 1/2" Innengewinde
Entlüftung: 3/8" Innengewinde
Länge Filterelement: 20"
Max. Betriebsdruck: 10 Bar bei 80°C
Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3
inkl.
Differenzdruckanzeiger MAG-25-2 (Art.Nr. 13-422)
am Gehäuse montiert.
(Art.Nr. 13-427-KFEFD3) & (Art.Nr. 13-428)
KFE-FD Bodenbefestigung (Art.Nr. KFE-FD-B)
Entlüftungsventil (Art.Nr. MKH-3/8-10-E)
Entleerungsventil (Art.Nr. MKH-1/2-13-A)
(lose beigelegt)
AX5-20 (Art.Nr. 12-203)
1 VPE (20 Stück)
Meltblown-Filterelement
Werkstoff: komplett Polypropylen
Feinheit: 5 µm (nominal)
Länge: 20"
Verfügbare Dokumentation:
Datenblatt (je Artikel)
Bedienungsanleitung für Gehäuse und Differenzdruckanzeiger
