VDI 6044 | AK-9,6 Anlagenvolumen 4,8-9,6 m³
Artikelnr.:
5100009
Versandkostenfrei
Nicht verfügbar
Weitere verfügbar in spätestens 47 Tagen
Preis nach Login
Produktdatenblätter
Adapter: | DOE (Flachdichtung) |
---|---|
Anzahl Filterelemente: | 6 |
Ausführung: | gemäß VDI/BTGA 6044 |
Ausgang_Größe: | DN50 |
Ausgang_Nach: | Flansch DIN EN 1092-1 Typ 11 |
Befestigung: | Bodenbefestigung |
Besonderheiten: | mit Entlüftung und Entleerung |
Betriebsdruck_Max: | 10 bar |
Betriebsdruck_Min: | 0 bar |
Betriebstemperatur_Max: | 80 °C |
Betriebstemperatur_Min: | 5 °C |
Bezeichnung: | Kerzenfiltergehäuse aus Edelstahl |
Eingang_Größe: | DN50 |
Eingang_Nach: | Flansch DIN EN 1092-1 Typ 11 |
Entleerung_Größe: | 1/2" |
Entleerung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
Entlüftung_Größe: | 3/8" |
---|---|
Entlüftung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
Feinheit: | 25 µm |
Filterelement Ausführung: | Aktivkohle |
Filterelementlänge: | 20" |
Gefertigt nach Druckgeräterichtlinie: | 2014/68/EU Artikel 4, Abs. 3 |
Oberfläche Oberteil/Deckel außen: | gebeizt |
Oberfläche Oberteil/Deckel innen: | gebeizt |
Oberfläche Unterteil Außen: | gebeizt |
Oberfläche Unterteil innen: | gebeizt |
Verschluss Gehäuse: | Flanschdeckel |
Werkstoff Dichtung: | EPDM |
Werkstoff Gehäuse: | V4A |
Hauptgruppe: | Sonstiges |
Untergruppe: | Gehäuse komplett mit allem |
Produktinformationen "VDI 6044 | AK-9,6 Anlagenvolumen 4,8-9,6 m³"
Die Auslegung entspricht den Empfehlungen und Vorgaben der VDI/BTGA 6044
(Stand April 2023) zur Vermeidung von Schäden in Kaltwasser- und Kühlkreisläufen
Für Anlagen mit einem Anlagenvolumen von max.4,8 bis 9,6 m³ (Qmax: 2,4 m³/h)

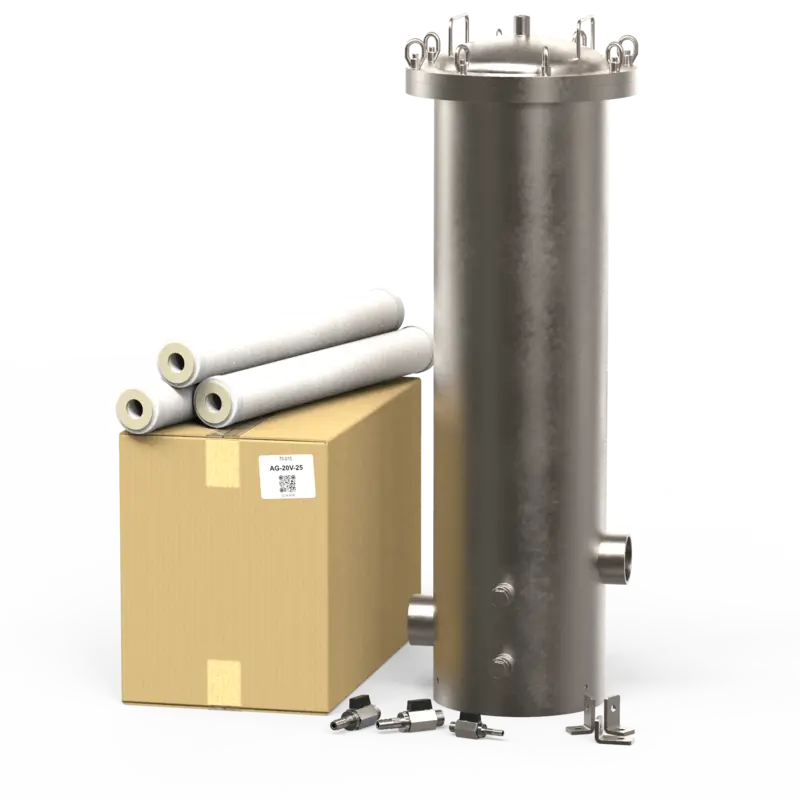

Lieferumfang | Aktivkohle:
KFE-FD-6-20-F-2IG (Art.Nr. K62FG50-FD)
Kerzenfiltergehäuse aus Edelstahl V4A
(zur Aufnahme von 6 Filterelementen)
Werkstoff: Edelstahl V4A (1.4404/1.4571)
Oberfläche: gebeizt
Adapter: DOE
Ein-/Ausgang: IG 2"
Entleerung: 1/2" Innengewinde
Entlüftung: 3/8" Innengewinde
Länge Filterelement: 20"
Max. Betriebsdruck: 10 Bar bei 80°C
Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3
KFE-FD Bodenbefestigung (Art.Nr. KFE-FD-B)
Entlüftungsventil (Art.Nr. MKH-3/8-10-E)
Entleerungsventil (Art.Nr. MKH-1/2-13-A)
(lose beigelegt)
AG-20V-25 (Art.Nr. 78-010)
1 VPE (25 Stück)
Werkstoffe
Vorfilter: Polypropylen Nadelfilz
Aktivkohle: Granulat
Feinheit: 25 µm
Länge: 20"
Aussendurchmesser: 64 mm
Dichtungen: Buna
Temperatur: max. 70 °C
Durchströmung radial von aussen nach innen
Verfügbare Dokumentation:
Datenblatt (je Artikel)
Bedienungsanleitung für Gehäuse
