VDI 6044 | AK-4,8 Anlagenvolumen 1,6-4,8 m³
Artikelnr.:
5100008
Versandkostenfrei
Nicht verfügbar
Weitere verfügbar in spätestens 47 Tagen
Preis nach Login
Produktdatenblätter
| Adapter: | DOE (Flachdichtung) |
|---|---|
| Anzahl Filterelemente: | 3 |
| Ausführung: | gemäß VDI/BTGA 6044 |
| Ausgang_Größe: | DN50 |
| Ausgang_Nach: | Flansch DIN EN 1092-1 Typ 11 |
| Befestigung: | Bodenbefestigung |
| Besonderheiten: | mit Entlüftung und Entleerung |
| Betriebsdruck_Max: | 10 bar |
| Betriebsdruck_Min: | 0 bar |
| Betriebstemperatur_Max: | 80 °C |
| Betriebstemperatur_Min: | 5 °C |
| Bezeichnung: | Kerzenfiltergehäuse aus Edelstahl |
| Eingang_Größe: | DN50 |
| Eingang_Nach: | Flansch DIN EN 1092-1 Typ 11 |
| Entleerung_Größe: | 1/2" |
| Entleerung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Entlüftung_Größe: | 3/8" |
|---|---|
| Entlüftung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Feinheit: | 25 µm |
| Filterelement Ausführung: | Aktivkohle |
| Filterelementlänge: | 20" |
| Gefertigt nach Druckgeräterichtlinie: | 2014/68/EU Artikel 4, Abs. 3 |
| Oberfläche Oberteil/Deckel außen: | gebeizt |
| Oberfläche Oberteil/Deckel innen: | gebeizt |
| Oberfläche Unterteil Außen: | gebeizt |
| Oberfläche Unterteil innen: | gebeizt |
| Verschluss Gehäuse: | Flanschdeckel |
| Werkstoff Dichtung: | EPDM |
| Werkstoff Gehäuse: | V2A |
| Hauptgruppe: | Sonstiges |
| Untergruppe: | Gehäuse komplett mit allem |
Produktinformationen "VDI 6044 | AK-4,8 Anlagenvolumen 1,6-4,8 m³"
Die Auslegung entspricht den Empfehlungen und Vorgaben der VDI/BTGA 6044
(Stand April 2023) zur Vermeidung von Schäden in Kaltwasser- und Kühlkreisläufen
Für Anlagen mit einem Anlagenvolumen von max. 1,6 bis 4,8 m³ (Qmax: 1,2 m³/h)
Lieferumfang | Aktivkohle:
KFE-FD-3-20-S-1.5IG (Art.Nr. K32SG40-FD)
Kerzenfiltergehäuse aus Edelstahl V2A
(zur Aufnahme von 3 Filterelementen)
Werkstoff: V2A (Edelstahl 1.4541 / Edelstahl 1.4301)
Oberfläche: gebeizt
Adapter: DOE
Ein-/Ausgang: IG 1 1/2"
Entleerung: 1/2" Innengewinde
Entlüftung: 3/8" Innengewinde
Länge Filterelement: 20"
Max. Betriebsdruck: 10 Bar bei 80°C
Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3
KFE-FD Bodenbefestigung (Art.Nr. KFE-FD-B)
Entlüftungsventil (Art.Nr. MKH-3/8-10-E)
Entleerungsventil (Art.Nr. MKH-1/2-13-A)
(lose beigelegt)

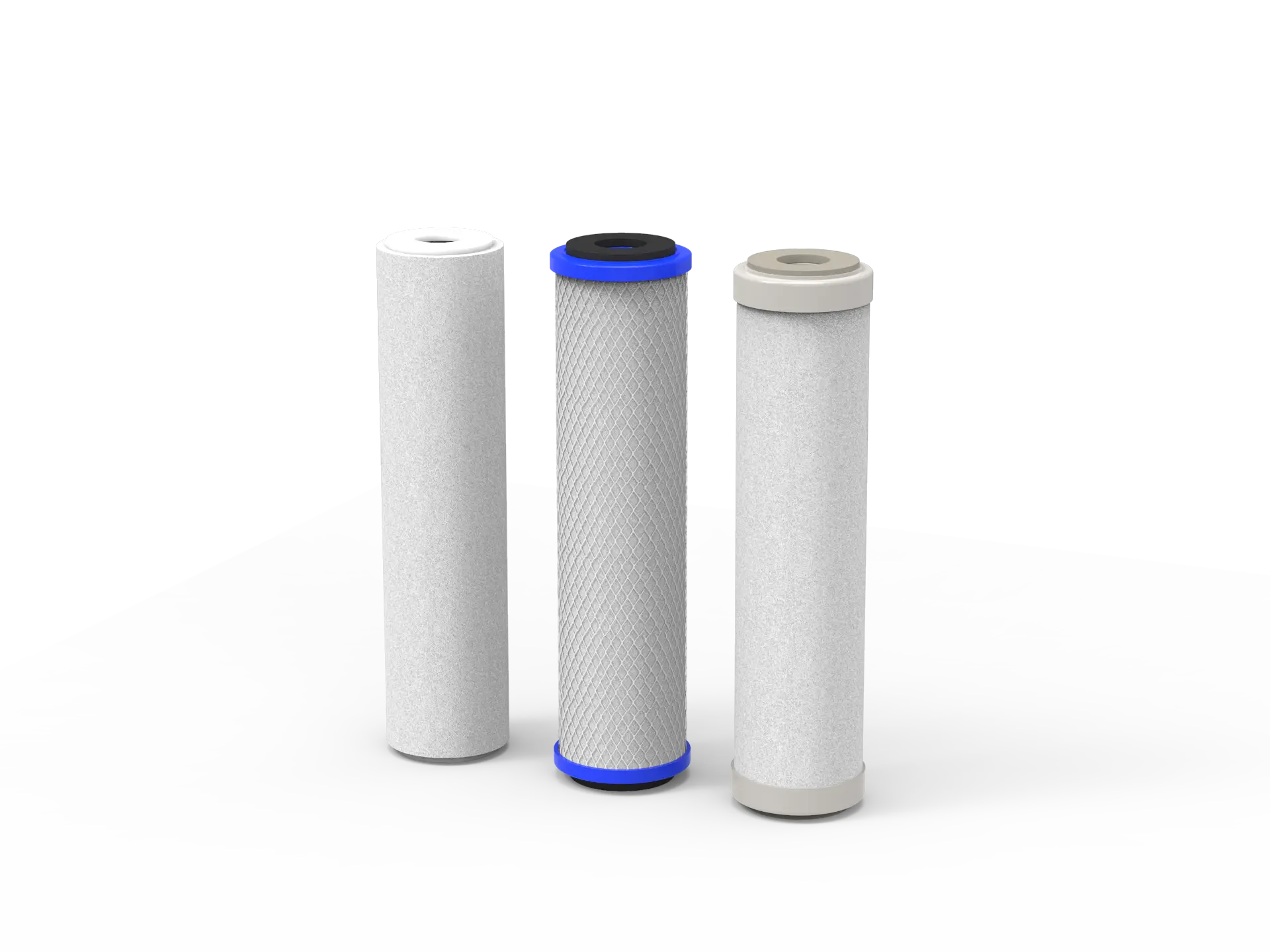

AG-20V-25 (Art.Nr. 78-010)
1 VPE (25 Stück)
Werkstoffe
Vorfilter: Polypropylen Nadelfilz
Aktivkohle: Granulat
Feinheit: 25 µm
Länge: 20"
Aussendurchmesser: 64 mm
Dichtungen: Buna
Temperatur: max. 70 °C
Durchströmung radial von aussen nach innen
Verfügbare Dokumentation:
Datenblatt (je Artikel)
Bedienungsanleitung für Gehäuse
