VDI 6044 | AK-1,6 Anlagenvolumen bis 1,6 m³
Artikelnr.:
5100007
Versandkostenfrei
Nicht verfügbar
Weitere verfügbar in spätestens 81 Tagen
Preis nach Login
Produktdatenblätter
| Adapter: | DOE (Flachdichtung) |
|---|---|
| Anzahl Filterelemente: | 1 |
| Ausführung: | gemäß VDI/BTGA 6044 |
| Ausgang_Größe: | 3/4" |
| Ausgang_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Befestigung: | 4 x M6 Buchse |
| Besonderheiten: | mit Entlüftung und Entleerung |
| Besonderheiten_2: | inkl. Haltewinkel + Montageschlüssel |
| Betriebsdruck_Max: | 16 bar |
| Betriebsdruck_Min: | 0 bar |
| Betriebstemperatur_Max: | 80 °C |
| Betriebstemperatur_Min: | 5 °C |
| Bezeichnung: | Kerzenfiltergehäuse aus Edelstahl |
| Eingang_Größe: | 3/4" |
| Eingang_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Entleerung_Größe: | 3/8" |
| Entleerung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
|---|---|
| Entlüftung_Größe: | 1/8" |
| Entlüftung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Feinheit: | 25 µm |
| Filterelement Ausführung: | Aktivkohle |
| Filterelementlänge: | 20" |
| Gefertigt nach Druckgeräterichtlinie: | 2014/68/EU Artikel 4, Abs. 3 |
| Oberfläche Unterteil Außen: | geschliffen und poliert |
| Verschluss Gehäuse: | Überwurfmutter |
| Volumen Gehäuse: | 3,15 l |
| Werkstoff Dichtung: | EPDM |
| Werkstoff Kopf: | Edelstahlguss 1.4301 |
| Werkstoff Unterteil: | Edelstahl 1.4404 |
| Hauptgruppe: | Sonstiges |
| Untergruppe: | Gehäuse komplett mit allem |
Produktinformationen "VDI 6044 | AK-1,6 Anlagenvolumen bis 1,6 m³"
Die Auslegung entspricht den Empfehlungen und Vorgaben der VDI/BTGA 6044
(Stand April 2023) zur Vermeidung von Schäden in Kaltwasser- und Kühlkreisläufen
Für Anlagen mit einem Anlagenvolumen von max.1,6 m³ (Qmax: 0,4 m³/h)

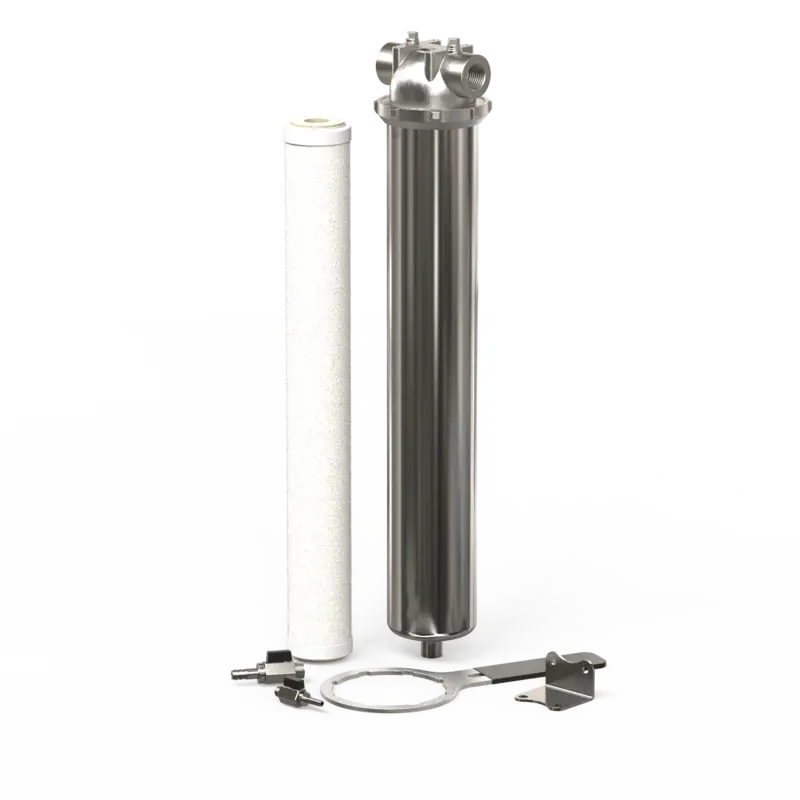

Lieferumfang | Aktivkohle:
AT-420-A-G-SS-3/4 (Art.Nr. 15-8324)
Kerzenfiltergehäuse aus Edelstahl
(mit Entleerung 3/8")
Kopf: Edelstahlguss 1.4301
Unterteil: Edelstahl 1.4404
Überwurfmutter: Edelstahl 1.4301
Ein-/Ausgang: 3/4" Innengewinde
Entlüftung: 1/8"Innengewinde
Max. Betriebsdruck: 16 Bar
Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3
AT+F501+F502 Haltewinkel (Art.Nr. 15-8245)
AT Montageschlüssel (Art.Nr. 15-8255)
Entlüftungsventil (Art.Nr. MKH-1/8-10-E)
Entleerungsventil (Art.Nr. MKH-3/8-10-A)
(lose beigelegt)
AG-20V-25 (Art.Nr. 78-010)
1 VPE (25 Stück)
Werkstoffe
Vorfilter: Polypropylen Nadelfilz
Aktivkohle: Granulat
Feinheit: 25 µm
Länge: 20"
Aussendurchmesser: 64 mm
Dichtungen: Buna
Temperatur: max. 70 °C
Durchströmung radial von aussen nach innen
Verfügbare Dokumentation:
Datenblatt (je Artikel)
Bedienungsanleitung für Gehäuse
