KFE-FD-3-20-S-DN50

Artikelnr.: K32SF50-FD.2

Versandkostenfrei

4 Einheiten verfügbar

1.160,00 €*

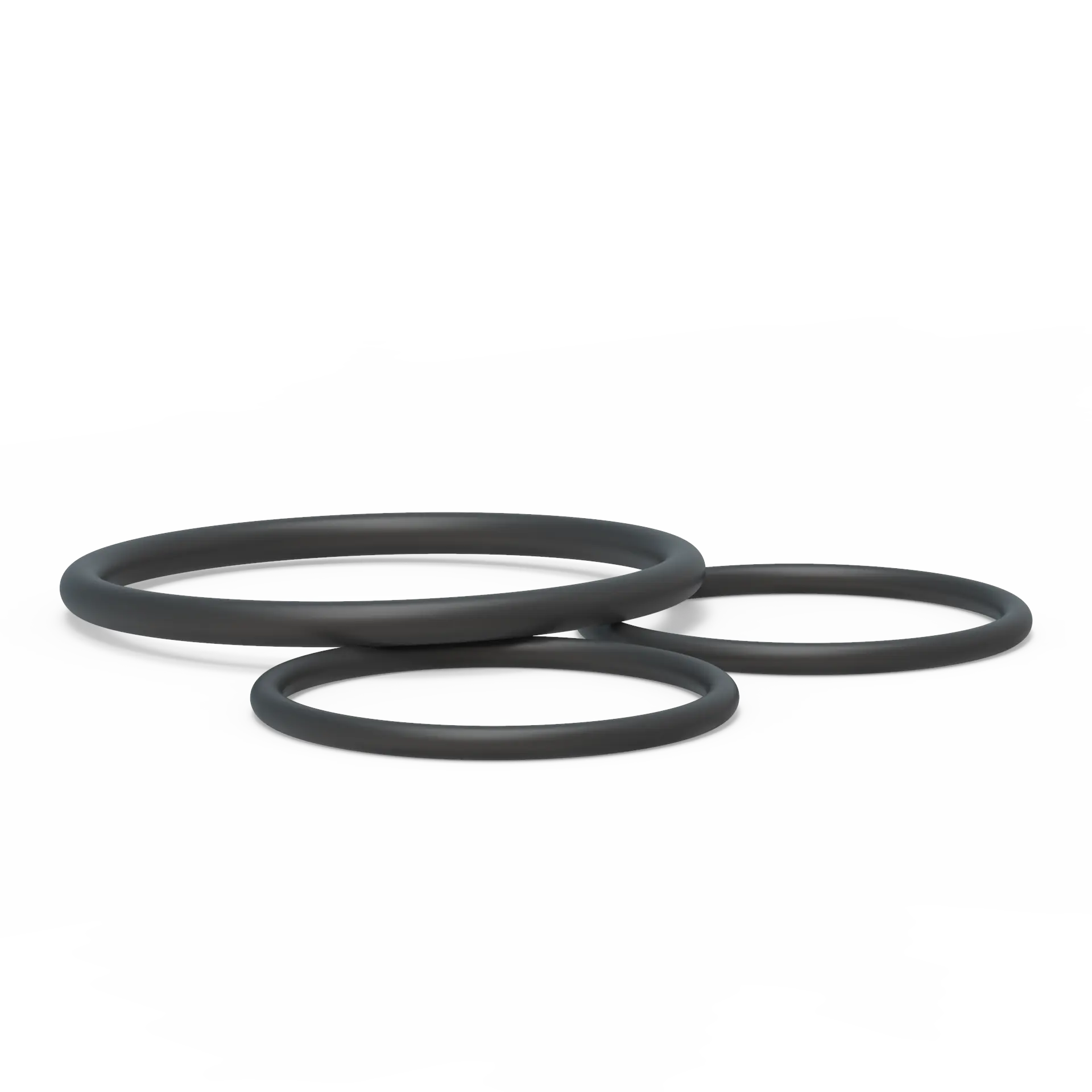

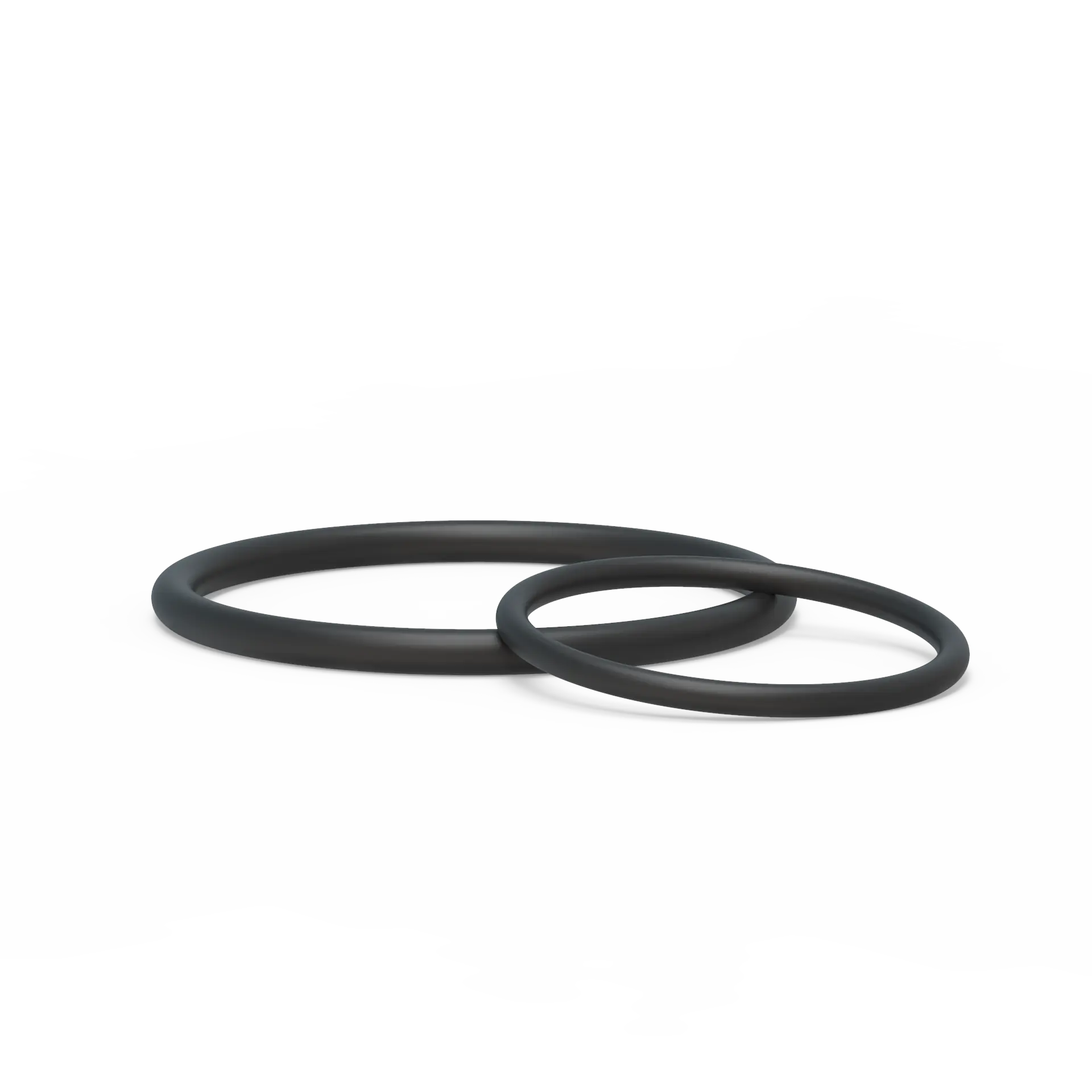

Dichtungen

Produktdatenblätter

.PDF
Datenblatt Kerzenfiltergehäuse KFE-FD
Adapter: DOE (Flachdichtung)
Anzahl Filterelemente: 3
Ausgang_Größe: DN50
Ausgang_Nach: Flansch DIN EN 1092-1 Typ 11
Betriebsdruck_Max: 10 bar
Betriebsdruck_Min: 0 bar
Betriebstemperatur_Max: 80 °C
Betriebstemperatur_Min: 5 °C
Bezeichnung: Kerzenfiltergehäuse aus Edelstahl
Eingang_Größe: DN50
Eingang_Nach: Flansch DIN EN 1092-1 Typ 11
Entleerung_Größe: 1/2"
Entleerung_Nach: Innengewinde DIN ISO 228 G / BSPP
Entlüftung_Größe: 3/8"
Entlüftung_Nach: Innengewinde DIN ISO 228 G / BSPP
Filterelementlänge: 20"
Gefertigt nach Druckgeräterichtlinie: 2014/68/EU Artikel 4, Abs. 3
Oberfläche Oberteil/Deckel außen: gebeizt
Oberfläche Oberteil/Deckel innen: gebeizt
Oberfläche Unterteil Außen: gebeizt
Oberfläche Unterteil innen: gebeizt
Verschluss Gehäuse: Flanschdeckel
Werkstoff Gehäuse: V2A
Hauptgruppe: Kerzenfiltergehäuse
Untergruppe: Kerzenfiltergehäuse Edelstahl
Subgruppe: KFE-FD
Produktinformationen "KFE-FD-3-20-S-DN50"
Kerzenfiltergehäuse aus Edelstahl V2A
(zur Aufnahme von 3 Filterelementen)
Werkstoff: V2A (Edelstahl 1.4541 / Edelstahl 1.4301)
Oberfläche: gebeizt
Adapter: Flansch DN50
Ein-/Ausgang: IG 1 1/2"
Entleerung: 1/2" Innengewinde
Entlüftung: 3/8" Innengewinde
Länge Filterelement: 20"
Max. Betriebsdruck: 10 Bar bei 80°C

Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Zubehör

Entleerungsventil 1/2" mit Schlauchtüllle 13mm
für KFE9+15+22, KFE-FD-3+6, BFG-N Werkstoff: Edelstahl mit Abdichtband

26,20 €*
Differenzdruckanzeiger MAG-25-2
Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Werkstoff (mediumberührt): Edelstahl Anschluss: 1/4" IG Dichtung (mediumberührt): Perbunan Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

417,78 €*
KFE-FD Bodenbefestigung
bestehend aus 3 Stück Winkel inkl. Schrauben (zur Befestigung am Gehäuse)

29,50 €*
Montagekit Differenzdruckanzeiger KFE-FD3
Edelstahl Montagekit für Differenzdruckanzeiger MAG-25-2 (13-422). Die Montage am Gehäuse kann separat erworben werden. (13-428)
Montage Differenzdruck-Montagekit
Reine Montage des Differenzdruck Montagekits und des Differenzdruckanzeigers ans Gehäuse.
Montagekit Differenzdruckanzeiger KFE-FD6
Edelstahl Montagekit für Differenzdruckanzeiger MAG-25-2 (13-422). Die Montage am Gehäuse kann separat erworben werden. (13-428)
Entlüftungsventil 3/8" mit Schlauchtülle 10 mm
für BF1+2, KFE-FD-3+6, BFG-N Werkstoff: Edelstahl mit Abdichtband

22,80 €*

Edelstahl-Filterelemente

MS-496-10
Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 10 µm Länge: 496 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

234,90 €*
MS-496-100
Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 100 µm Länge: 496 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

208,60 €*
MS-496-100-F
Filterelement aus Edelstahl Werkstoff Stützkern: 1.4571 Werkstoff Gewebe: 1.4401 Feinheit: 100 µm Länge: 496 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

255,80 €*
MS-496-150
Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 150 µm Länge: 496 mm Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

208,60 €*
MS-496-25
Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 25 µm Länge: 496 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

221,90 €*
MS-496-50
Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 50 µm Länge: 496 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

214,20 €*
MS-496-75
Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 75 µm Länge: 496 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

211,20 €*
MS-508-500
Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 500 µm Länge: 508 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

208,60 €*

Meltblown-Filterelemente

AX0.5-20
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 0,5 µm (nominal) Länge: 20"
AX1-20
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 1 µm (nominal) Länge: 20"
AX1-20-FDA
Meltblown-FilterelementMaterial: komplett Polypropylen, FDA freigegebenFeinheit: 1 µm (nominal)Länge: 20"
AX10-20
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 10 µm (nominal) Länge: 20"
AX10-20-FDA
Meltblown-FilterelementMaterial: komplett Polypropylen, FDA freigegebenFeinheit: 10 µm (nominal)Länge: 20"
AX10-20-L
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 10 µm (nominal) Länge: 20"
AX20-20
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 20 µm (nominal) Länge: 20"
AX20-20-L
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 20 µm (nominal) Länge: 20"
AX3-20
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 3 µm (nominal) Länge: 20"
AX30-20
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 30 µm (nominal) Länge: 20"
AX5-20
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 5 µm (nominal) Länge: 20"
AX5-20-FDA
Meltblown-FilterelementMaterial: komplett Polypropylen, FDA freigegebenFeinheit: 5 µm (nominal)Länge: 20"
AX5-20-L
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 5 µm (nominal) Länge: 20"
AX50-20
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 50 µm (nominal) Länge: 20"
AX75-20
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 75 µm (nominal) Länge: 20"
STC 0.5-20NN
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 0,5 µm Länge: 20" Adapter: DOE Dichtung: keine

17,30 €*
STC 1-20NN
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 1 µm Länge: 20" Adapter: DOE Dichtung: keine

13,80 €*
STC 10-20NN
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 10 µm Länge: 20" Adapter: DOE Dichtung: keine

12,50 €*
STC 20-20NN
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 20 µm Länge: 20" Adapter: DOE Dichtung: keine

12,50 €*
STC 5-20NN
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 5 µm Länge: 20" Adapter: DOE Dichtung: keine

12,50 €*
STC 5-20PE
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 5 µm Länge: 20" Adapter: DOE Dichtung: EPDM

20,80 €*
STC 50-20NN
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 50 µm Länge: 20" Adapter: DOE Dichtung: keine

11,00 €*
STC 75-20NN
Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 75 µm Länge: 20" Adapter: DOE Dichtung: keine

11,00 €*

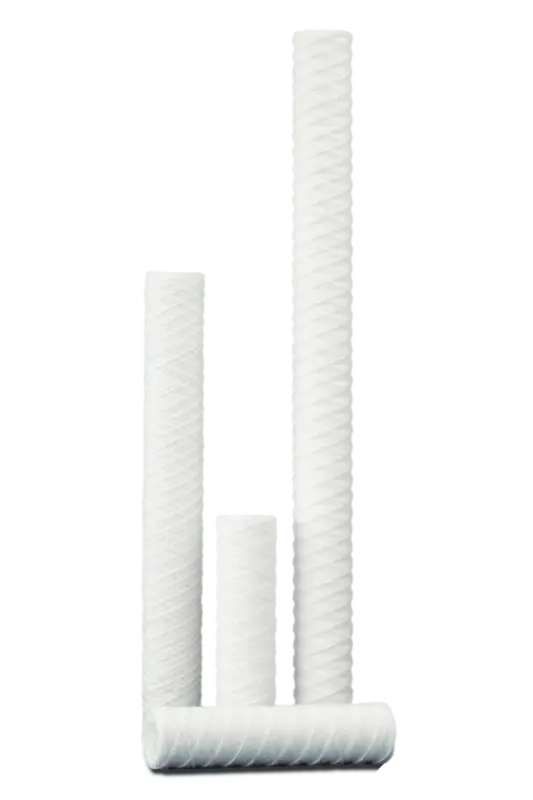

Garnwickel-Filterelemente

TWK1-20-PP
Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 1 µm (nominal) Länge: 20 "
TWK1-20-SB
Garnwickelement Werkstoff Wicklung: Baumwolle Werkstoff Stützkern: Edelstahl Feinheit: 1 µm (nominal) Länge: 20 "
TWK100-20-SB
Garnwickelement Werkstoff Wicklung: Baumwolle Werkstoff Stützkern: Edelstahl Feinheit: 100 µm (nominal) Länge: 20"
TWK150-20-PP
Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 150 µm (nominal) Länge: 20 "
TWK200-20-PP
Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 200 µm (nominal) Länge: 20 "
TWK25-20-PP
Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 25 µm (nominal) Länge: 20 "
TWK25-20-SB
Garnwickelement Werkstoff Wicklung: Baumwolle Werkstoff Stützkern: Edelstahl Feinheit: 25 µm (nominal) Länge: 20 "
TWK5-20-PP
Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 5 µm (nominal) Länge: 20 "
TWK50-20-PP
Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 50 µm (nominal) Länge: 20 "
TWK75-20-PP
Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 75 µm (nominal) Länge: 20 "

Gefaltete Filterelemente

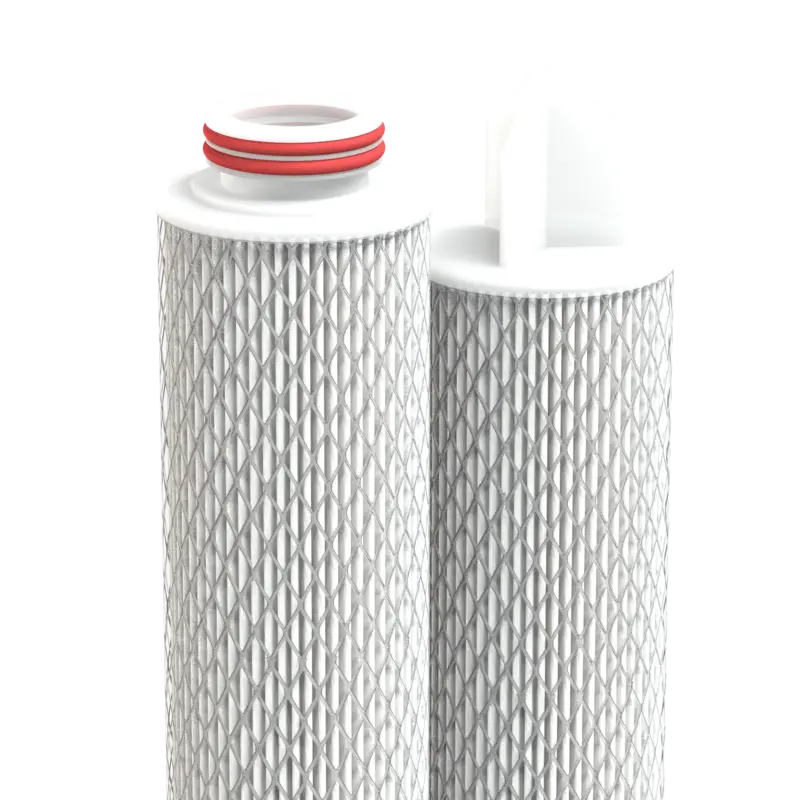

PM-10120-002-1
Werkstoff: komplett Polypropylen Feinheit: 0,2 µm Länge: 20" Adapter: DOE Dichtung: EPDM

53,60 €*
PM-10120-004-1
Werkstoff: komplett Polypropylen Feinheit: 0,45 µm Länge: 20" Adapter: DOE Dichtung: EPDM

39,80 €*
PM-10120-010-1
Werkstoff: komplett Polypropylen Feinheit: 1 µm Länge: 20" Adapter: DOE Dichtung: EPDM

39,80 €*
PM-10120-025-1
Werkstoff: komplett Polypropylen Feinheit: 2,5 µm Länge: 20" Adapter: DOE Dichtung: EPDM

39,80 €*
PM-10120-050-1
Werkstoff: komplett Polypropylen Feinheit: 5 µm Länge: 20" Adapter: DOE Dichtung: EPDM

39,80 €*

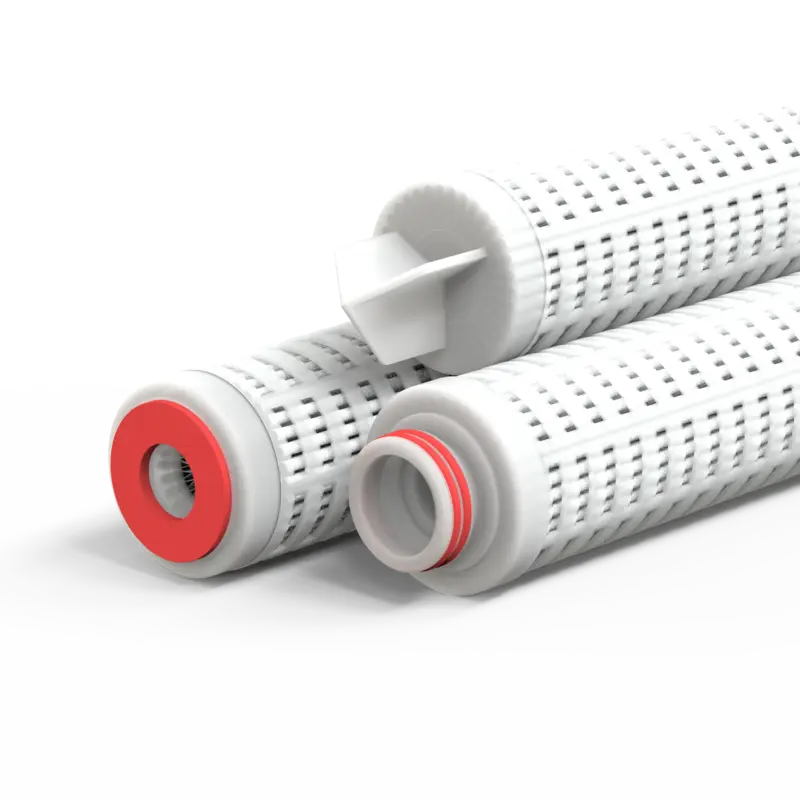

TG-120-004-1
Tiefenfilterelement gefaltet Werkstoff: komplett Polypropylen Feinheit: 0,45 µm Länge: 20" Adapter: DOE Dichtung: EPDM

108,30 €*
TG-120-010-1
Tiefenfilterelement gefaltet Werkstoff: komplett Polypropylen Feinheit: 1 µm Länge: 20" Adapter: DOE Dichtung: EPDM

93,30 €*

Ersatzteile

KFE-FD Zugstange 20"
nach Zeichnung 11-33-0001_KFE-FD_ZUGSTANGE Länge: 20" Werkstoff: 1.4404
KFE3+6 Führungsstange 20"
für 20" Filterelemente Werkstoff: 1.4404
