KFE-FD-3-10-S-DN50

Artikelnr.: K31SF50-FD.2

Versandkostenfrei

3 Einheiten verfügbar

Weitere verfügbar in spätestens 34 Tagen

1.170,00 €*

Preise exkl. MwSt. zzgl. Versandkosten

Dichtungen

EPDM (Silikonfreie Ausführung)

EPDM (Standard)

FEP/Silikon

FEP/Viton

Perbunan

Silikon

Viton

Produktdatenblätter

Datenblatt Kerzenfiltergehäuse KFE-FD

Adapter:	DOE (Flachdichtung)
Anzahl Filterelemente:	3
Ausgang_Größe:	DN50
Ausgang_Nach:	Flansch DIN EN 1092-1 Typ 11
Betriebsdruck_Max:	10 bar
Betriebsdruck_Min:	0 bar
Betriebstemperatur_Max:	80 °C
Betriebstemperatur_Min:	5 °C
Bezeichnung:	Kerzenfiltergehäuse aus Edelstahl
Eingang_Größe:	DN50
Eingang_Nach:	Flansch DIN EN 1092-1 Typ 11
Entleerung_Größe:	1/2"
Entleerung_Nach:	Innengewinde DIN ISO 228 G / BSPP

Entlüftung_Größe:	3/8"
Entlüftung_Nach:	Innengewinde DIN ISO 228 G / BSPP
Filterelementlänge:	10"
Gefertigt nach Druckgeräterichtlinie:	2014/68/EU Artikel 4, Abs. 3
Oberfläche Oberteil/Deckel außen:	gebeizt
Oberfläche Oberteil/Deckel innen:	gebeizt
Oberfläche Unterteil Außen:	gebeizt
Oberfläche Unterteil innen:	gebeizt
Verschluss Gehäuse:	Flanschdeckel
Werkstoff Gehäuse:	V2A
Hauptgruppe:	Kerzenfiltergehäuse
Untergruppe:	Kerzenfiltergehäuse Edelstahl
Subgruppe:	KFE-FD

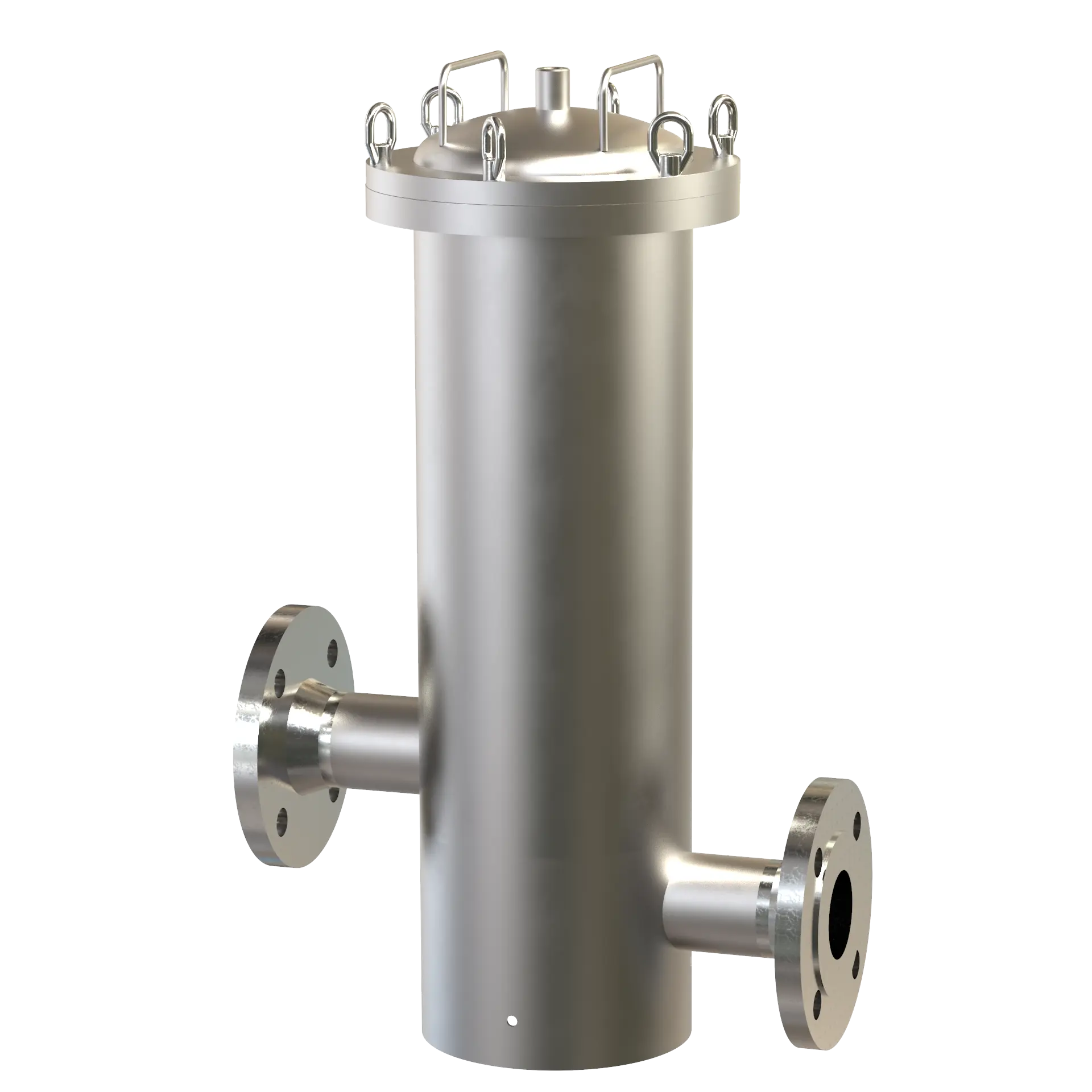

Produktinformationen "KFE-FD-3-10-S-DN50"

Kerzenfiltergehäuse aus Edelstahl V2A
(zur Aufnahme von 3 Filterelementen)
Werkstoff: V2A (Edelstahl 1.4541 / Edelstahl 1.4301)
Oberfläche: gebeizt
Adapter: DOE
Ein-/Ausgang: Flansch DN50
Entleerung: 1/2" Innengewinde
Entlüftung: 3/8" Innengewinde
Länge Filterelement: 10"
Max. Betriebsdruck: 10 Bar bei 80°C

Gefertigt nach Druckgeräterichtlinie 2014/68/EU Artikel 4, Abs. 3

Zubehör

Entleerungsventil 1/2" mit Schlauchtüllle 13mm

für KFE9+15+22, KFE-FD-3+6, BFG-N Werkstoff: Edelstahl mit Abdichtband

26,20 €*

Details

Differenzdruckanzeiger MAG-25-2 Silikon

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Silikon Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*

Details

Differenzdruckanzeiger MAG-25-2 EPDM

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 400 bar Betriebstemperatur max.: 80°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): EPDM Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*

Details

Entlüftungsventil 3/8" mit Schlauchtülle 10 mm

für BF1+2, KFE-FD-3+6, BFG-N Werkstoff: Edelstahl mit Abdichtband

22,80 €*

Details

Differenzdruckanzeiger MAG-25-2 Perbunan

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Perbunan Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

417,78 €*

Details

Montage Differenzdruck-Montagekit

Reine Montage des Differenzdruck Montagekits und des Differenzdruckanzeigers ans Gehäuse.

Details

Differenzdruckanzeiger MAG-25-2 Viton

Differenzdruckanzeiger mit Grenzsignalgeber 2 Kontakt (einstellbar) Anschluss: 1/4" IG Betriebsdruck max.: 100 bar Betriebstemperatur max.: 100°C Schaltspannung: AC/DC 30 V Schaltleistung: AC 3 VA Stromstärke: AC/DC 300 mA Dichtung (mediumberührt): Viton Schutzart: IP65 Anzeigebereich von 0 - 2,5 Bar ohne Montage Druckpunkte müssen kundenseitig vor- und nach Filtergehäuse bereitgestellt werden!

432,80 €*

Details

Montagekit Differenzdruckanzeiger KFE-FD3

Edelstahl Montagekit für Differenzdruckanzeiger MAG-25-2 (13-422). Werkstoff: 1.4571/1.4301 Die Montage am Gehäuse kann separat erworben werden. (13-428)

Details

KFE-FD Bodenbefestigung

bestehend aus 3 Stück Winkel inkl. Schrauben (zur Befestigung am Gehäuse)

29,50 €*

Details

Montagekit Differenzdruckanzeiger KFE-FD6

Edelstahl Montagekit für Differenzdruckanzeiger MAG-25-2 (13-422). Werkstoff: 1.4571/1.4301 Die Montage am Gehäuse kann separat erworben werden. (13-428)

Details

Edelstahl-Filterelemente

MS-248-10

Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 10 µm Länge: 248 mm Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

130,50 €*

Details

MS-248-100-WD

Dichtungen: Viton

Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 100 µm Länge: 248 mm

163,80 €*

Details

MS-248-150

Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 150 µm Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

109,80 €*

Details

MS-248-2

Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 2 µm (nominal) Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

165,90 €*

Details

MS-248-25

Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 25 µm Länge: 248 mm Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

116,80 €*

Details

MS-248-250

Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 250 µm Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

109,80 €*

Details

MS-248-3

Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 3 µm Länge: 248 mm Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

172,50 €*

Details

MS-248-300

Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 300 µm Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 Bar

109,80 €*

Details

MS-248-5

Filterelement aus Edelstahl mit Schutzlage außen Werkstoff: 1.4301 Feinheit: 5 µm Länge: 248 mm Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

165,00 €*

Details

MS-248-50

Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 50 µm Länge: 248 mm Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

112,70 €*

Details

MS-248-500

Filterelement aus Edelstahl Werkstoff: 1.4301 Feinheit: 500 µm Länge: 248 mm Dichtung: PTFE Betriebstemperatur: max. 230°C Differenzdruck: max. 4 bar

109,80 €*

Details

Meltblown-Filterelemente

AX1-10

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 1 µm (nominal) Länge: 10"

Details

AX1-10-FDA

Meltblown-FilterelementMaterial: komplett Polypropylen, FDA freigegebenFeinheit: 1 µm (nominal)Länge: 10"

Details

AX10-10

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 10 µm (nominal) Länge: 10"

Details

AX10-10-FDA

Meltblown-FilterelementMaterial: komplett Polypropylen, FDA freigegebenFeinheit: 10 µm (nominal)Länge: 10"

Details

AX100-10

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 100 µm (nominal) Länge: 10"

Details

AX20-10-L

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 20 µm (nominal) Länge: 10"

Details

AX3-10

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 3 µm (nominal) Länge: 10"

Details

AX5-10

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 5 µm (nominal) Länge: 10"

Details

AX5-10-LA

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 5 µm (nominal) Länge: 10"

Details

AX50-10

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 50 µm (nominal) Länge: 10"

Details

AX75-10

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 75 µm (nominal) Länge: 10"

Details

STC 0.5-10NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 0,5 µm Länge: 10" Adapter: DOE Dichtung: keine

8,80 €*

Details

STC 1-10NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 1 µm Länge: 10" Adapter: DOE Dichtung: keine

7,00 €*

Details

STC 10-10NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 10 µm Länge: 10" Adapter: DOE Dichtung: keine

6,40 €*

Details

STC 5-10NN

Meltblown-Filterelement Werkstoff: komplett Polypropylen Feinheit: 5 µm Länge: 10" Adapter: DOE Dichtung: keine

6,40 €*

Details

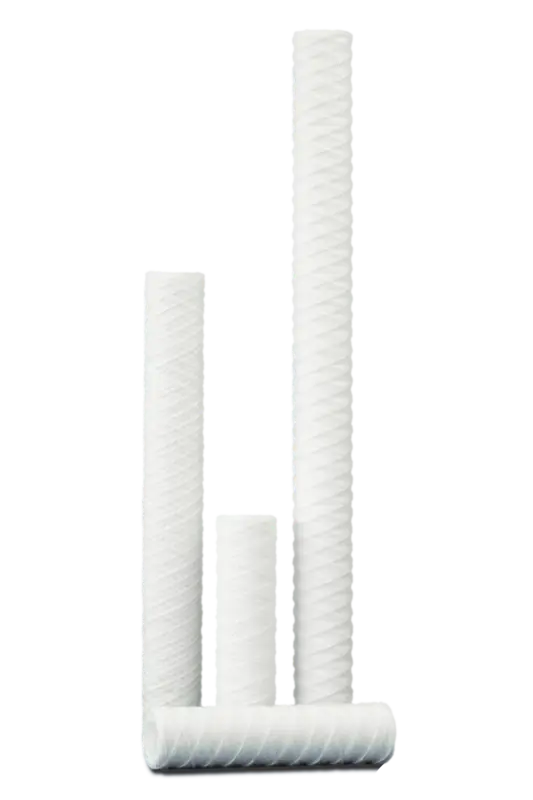

Garnwickel-Filterelemente

TWK1-10-PP

Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 1 µm (nominal) Länge: 10 "

Details

TWK1-10-SB

Garnwickelement Werkstoff Wicklung: Baumwolle Werkstoff Stützkern: Edelstahl Feinheit: 1 µm (nominal) Länge: 10 "

Details

TWK10-10-PB

Garnwickelement Werkstoff Wicklung: Baumwolle Werkstoff Stützkern: Polypropylen Feinheit: 10 µm (nominal) Länge: 10 "

Details

TWK10-10-PP

Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 10 µm (nominal) Länge: 10 "

Details

TWK10-10-SB

Garnwickelement Werkstoff Wicklung: Baumwolle Werkstoff Stützkern: Edelstahl Feinheit: 10 µm (nominal) Länge: 10 "

Details

TWK10-10-SGF

Garnwickelement Werkstoff Stützkern: Edelstahl 1.4301 Werkstoff Garn: Glasfaser Feinheit: 10 µm (nominal) Länge: 10 "

Details

TWK10-10-SP

Garnwickelement Werkstoff Wicklung: Polypropylen Werkstoff Stützkern: Edelstahl Feinheit: 10 µm (nominal) Länge: 10"

Details

TWK100-10-PP

Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 100 µm (nominal) Länge: 10"

Details

TWK100-10-SB

Garnwickelement Werkstoff Wicklung: Baumwolle Werkstoff Stützkern: Edelstahl Feinheit: 100 µm (nominal) Länge: 10 "

Details

TWK150-10-PP

Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 150 µm (nominal) Länge: 10 "

Details

TWK20-10-PP

Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 20 µm (nominal) Länge: 10 "

Details

TWK200-10-PP

Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 200 µm (nominal) Länge: 10 "

Details

TWK25-10-PP

Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 25 µm (nominal) Länge: 10 "

Details

TWK25-10-SB

Garnwickelement Werkstoff Wicklung: Baumwolle Werkstoff Stützkern: Edelstahl Feinheit: 25 µm (nominal) Länge: 10 "

Details

TWK250-10-PP

Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 250 µm (nominal) Länge: 10 "

Details

TWK3-10-PP

Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 3 µm (nominal) Länge: 10 "

Details

TWK5-10-PP

Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 5 µm (nominal) Länge: 10 "

Details

TWK5-10-SB

Garnwickelement Werkstoff Wicklung: Baumwolle Werkstoff Stützkern: Edelstahl Feinheit: 5 µm (nominal) Länge: 10 "

Details

TWK50-10-SP

Garnwickelement Werkstoff Wicklung: Polypropylen Werkstoff Stützkern: Edelstahl Feinheit: 50 µm (nominal) Länge: 10"

Details

TWK75-10-PP

Garnwickelement Werkstoff: komplett Polypropylen Feinheit: 75 µm (nominal) Länge: 10 "

Details

Gefaltete Filterelemente

PG-10110-002-1

PG-Filterelement Werkstoff: komplett Polypropylen Feinheit: 0,2 µm Länge: 10" Adapter: DOE Dichtung: EPDM

Details

PG-10110-010-1

PG-Filterelement Werkstoff: komplett Polypropylen Feinheit: 1 µm Länge: 10" Adapter: DOE Dichtung: EPDM

Details

PM-10110-002-0

Werkstoff: komplett Polypropylen Feinheit: 0,2 µm Länge: 10" Adapter: DOE Dichtung: Perbunan

31,60 €*

Details

PM-10110-004-2

Werkstoff: komplett Polypropylen Feinheit: 0,45 µm Länge: 10" Adapter: DOE Dichtung: Silikon

23,90 €*

Details

Ersatzteile

KFE-FD Zugstange 10"

nach Zeichnung 11-33-0001_KFE-FD_ZUGSTANGE 10" Länge

Details

KFE3+6 Abdichtkappe oben mit Feder

Werkstoff: 1.4571/1.4404

Details

KFE3+6 Führungsstange 10"

für 10" Filterelemente Werkstoff: 1.4404

Details

Knebelmutter M8 KFE3+6 & BF1+2

Details

Ersatzdichtungen

KFE-FD-3 Dichtung EPDM

Werkstoff: EPDM

Details

KFE-FD-3 Dichtung FEP/Silikon

Werkstoff: Silikon, FEP ummantelt

Details

KFE-FD-3 Dichtung FEP/Viton

Werkstoff: Viton, FEP ummantelt

Details

KFE-FD-3 Dichtung Silikon

Werkstoff: Silikon

Details

KFE-FD-3 Dichtung Viton

Werkstoff: Viton

Details
