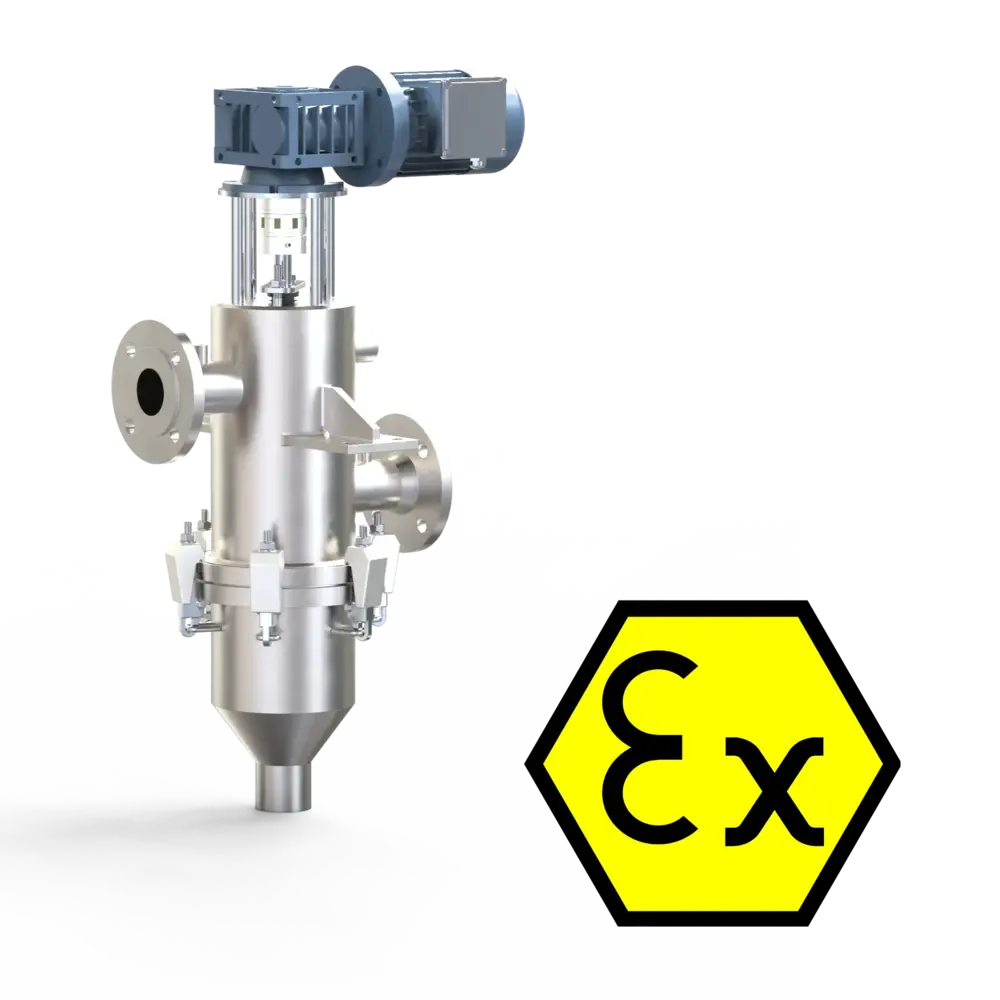

Kantenspaltfilter AS70 EX
Preis nach Anmeldung
1 Einheiten verfügbar
Artikelnr.:
99-070-EX.144
Data sheet Wedge wire filter AS70+AS110+AS175
Datenblatt Kantenspaltfilter AS70+AS110+AS175
Produktinformationen "Kantenspaltfilter AS70 EX"
Werkstoff Gehäuse: Edelstahl 1.4404/1.4571 |
Ein-/Ausgang: Flansch DN50 |
Durchfluss max.: 13 m³/h (bei Wasser, Feinheit 100µm)
Ein-/Ausgang: Flansch DN50 |
Durchfluss max.: 13 m³/h (bei Wasser, Feinheit 100µm)
| Durchfluss max.: | 13 m³/h (bei Wasser, Feinheit 100µm) |
|---|---|
| Optionen: | ATEX |
| Anzahl Filterelemente: | 1 |
| Ausgang_Druckstufe: | PN16 |
| Ausgang_Größe: | DN50 |
| Ausgang_Nach: | Flansch DIN EN 1092-1 Typ 11 |
| Befestigung: | 2 Haltepratzen |
| Besonderheiten: | 2x 1/4" Muffe IG BSPP zur DP-Messung |
| Betriebsdruck_Max: | 10 bar |
| Betriebsdruck_Min: | 0 bar |
| Betriebstemperatur_Max: | 80 °C |
| Betriebstemperatur_Min: | 10 °C |
| Bezeichnung: | AS70 |
| Eingang_Druckstufe: | PN016 |
| Eingang_Größe: | DN50 |
| Eingang_Nach: | Flansch DIN EN 1092-1 Typ 11 |
| Elektr. Motor: | 400V |
|---|---|
| Entleerung_Größe: | 2" |
| Entleerung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Entlüftung_Größe: | 1" |
| Entlüftung_Nach: | Innengewinde DIN ISO 228 G / BSPP |
| Feinheit: | 25µm bis 3000µm (kundenseitig zu wählen) |
| Filterfläche: | 415 cm² |
| Gefertigt nach Druckgeräterichtlinie: | 2014/68/EU Kategorie I, Modul A |
| Verschluss Gehäuse: | Klammerschrauben |
| Volumen Gehäuse: | 10,5 l |
| Werkstoff Gehäuse: | Edelstahl 1.4404/1.4571 |
| Werkstoff Innenteile: | Edelstahl 1.4404 |
| Werkstoff Schaberblech: | Edelstahl 1.4310 |
| Hauptgruppe: | Kantenspaltfilter |
| Untergruppe: | Kantenspaltfilter |
| Subgruppe: | AS70/110/175 |
Produktgalerie überspringen
Zubehör

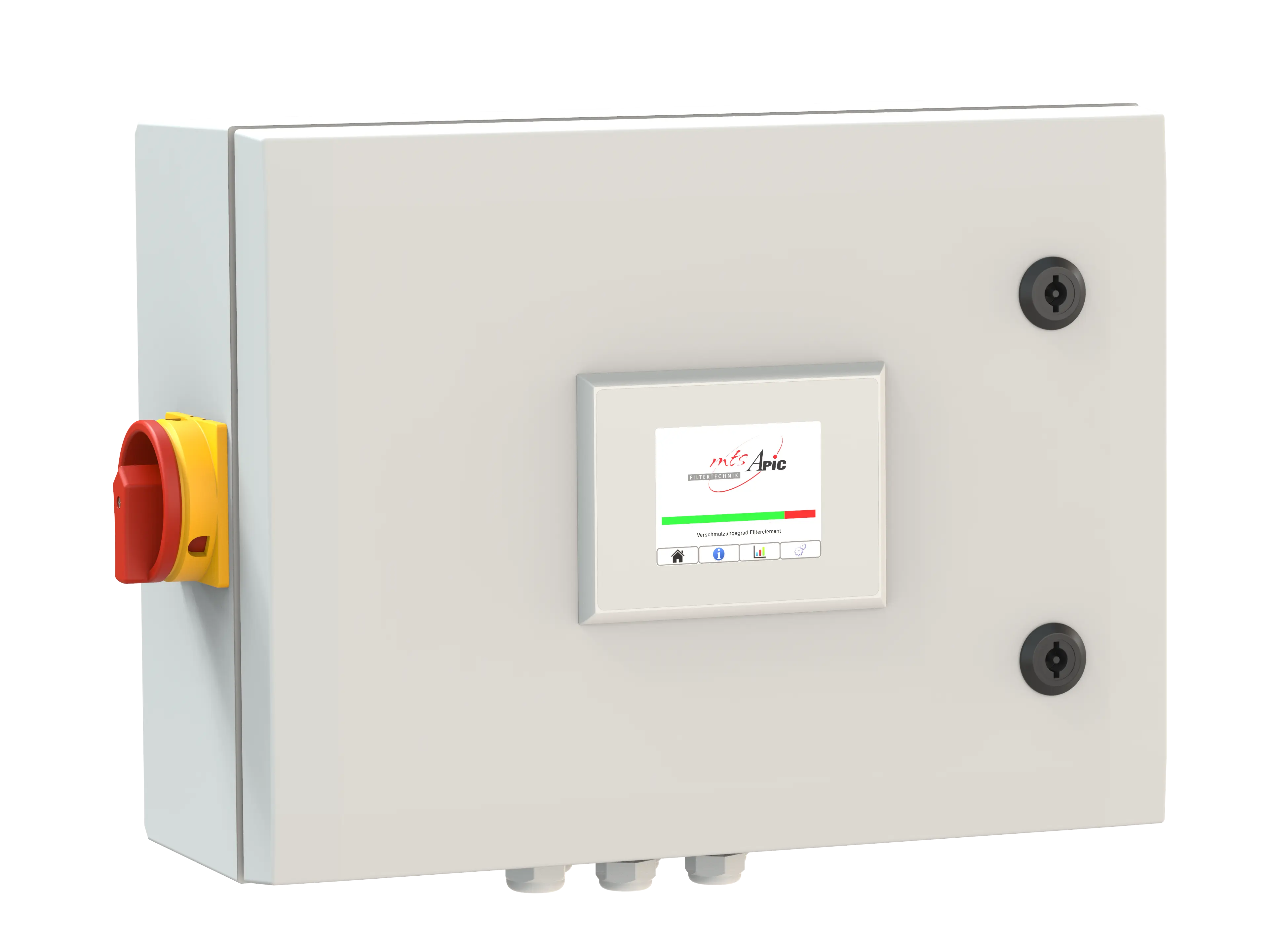

AS-E4-01 Automatiksteuerung AS70-175
für Kantenspaltfilter Typ AS-70/110/175 auch -FD
SPS-Steuerung mit 3,5" TFT TouchDisplay
elektrischer Anschluss: 400 V
Druckluft: 4 - 6 bar
Dichtungen: PTFE
inkl Schrägsitzventil 2"
und Differenzdrucksensor
Maße: 44x34x16 cm
Gewicht: 6,60 kg
Medium und Temperatur
zu prüfen!
Preis nach Anmeldung

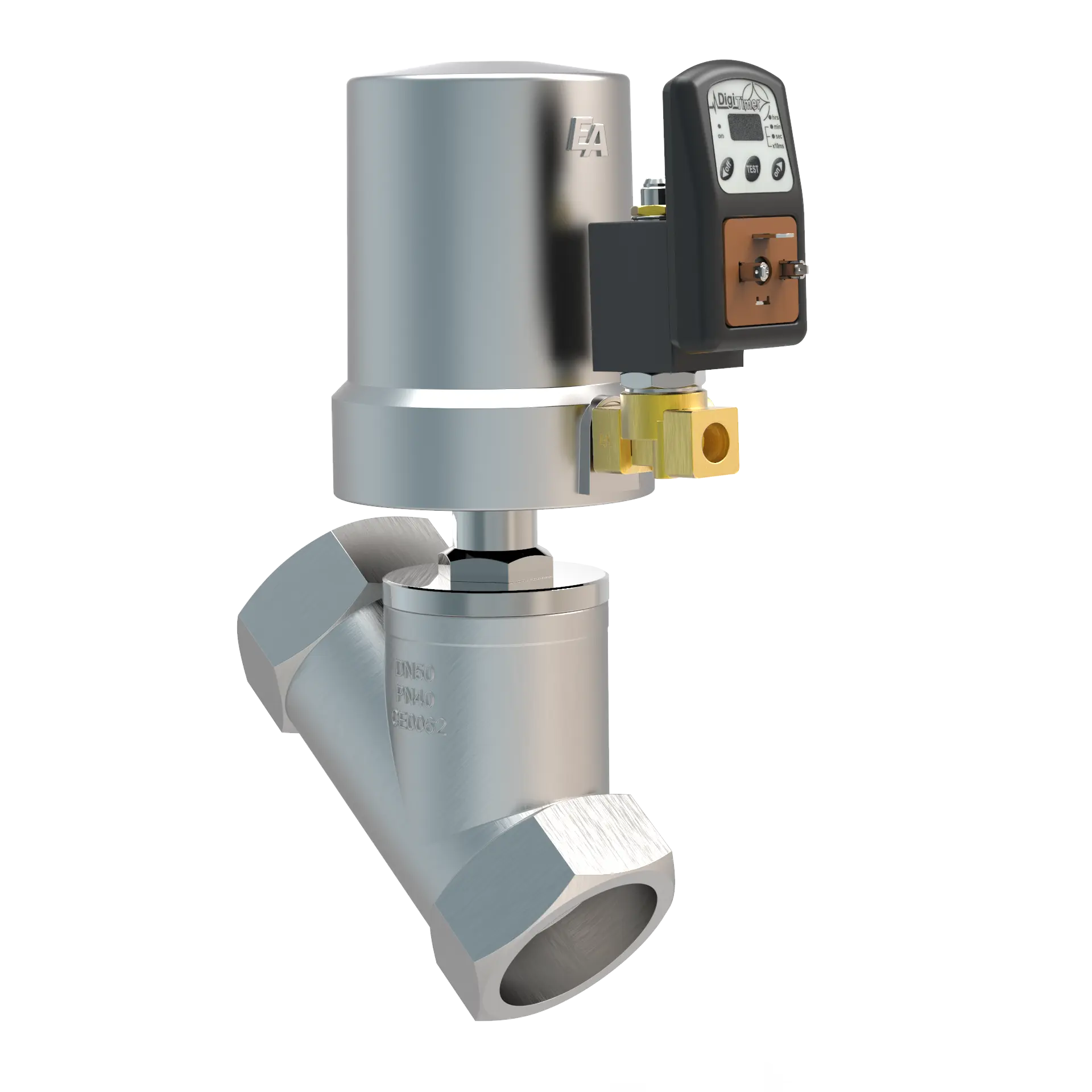

TA-01B Steuerung für AS70/110/175 | 24 V DC
für Kantenspaltfilter Typ AS-70/110/175
mit DigiTimer und Ablassventil 2"
elektrischer Anschluss
10-48 V DC
Druckluft: 4 - 6 bar
Dichtungen: PTFE
Medium und Temperatur
zu prüfen!
Preis nach Anmeldung
TA-01B Steuerung für AS70/110/175 | 230 V
für Kantenspaltfilter Typ AS-70/110/175
mit DigiTimer und Ablassventil 2"
elektrischer Anschluss
110-240 V AC/DC
Druckluft: 4 - 6 bar
Dichtungen: PTFE
Medium und Temperatur
zu prüfen!
Preis nach Anmeldung
AS70-175 Bescheinigung für ATEX Zone 1
Konformitätserklärung nach ATEX Zone 1
für AS70-175&AS110-FD+AS175-FD Kantenspaltfilter
Preis nach Anmeldung
